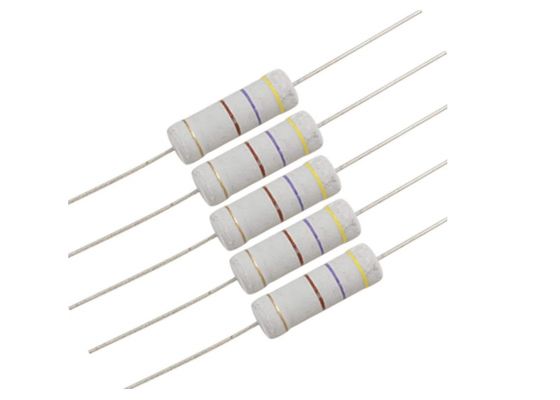

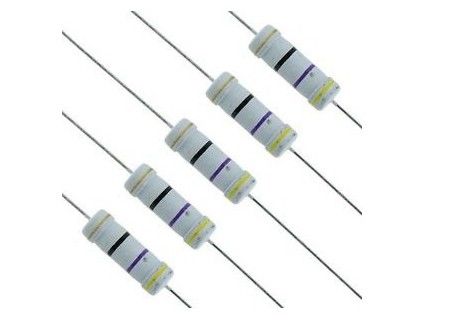

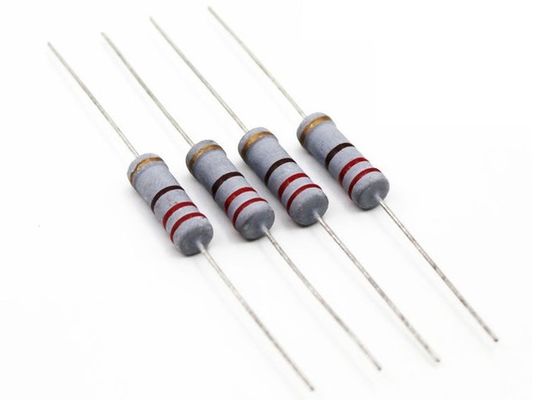

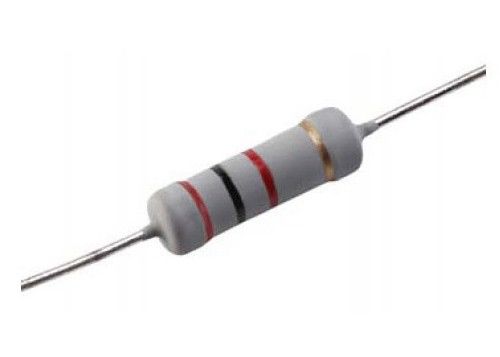

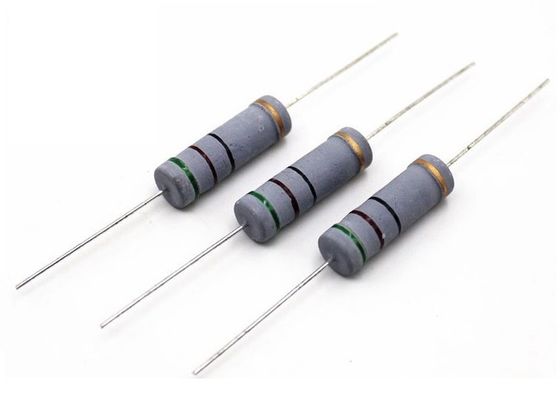

Miniaturisierter MOF nicht brennbarer Metalloxidfilmwiderstand 470R 5W 700V 470 Ohm 2485 Grauer automatischer Einsatz
Eigenschaften
● Vergleicht man mit den bestehenden Modellen, sind sie um 50% kleiner
● Nicht abschließbar
● Hochverlässlichkeit
● Automatisches Einfügen
● Referenznormen IEC 60115-2, IEC 60115-4, JIS C 5201-4, EIAJ RC-2138
● RoHS-konform
Anwendungsbereich
Diese Spezifikation ist für von Aolittel Technology Co., Ltd. hergestellte Metalloxidfilmwiderstände verfügbar.
Typbezeichnung (Beispiel)
Die Typbezeichnung ist in der nachstehenden Form und nach Maßgabe der Spezifikationen zu erstellen.
MOF 1 / 4W 10K J T52
MOF: Typ- Metalloxid-Folienwiderstand
1/4W: Nennleistung
Normal Kleines
1/4W 1/2WS
1/2W 1WS
1W 2WS
2W 3WS
3W 5WS
5W
10K: Nennwert des Widerstands der Serie E-24 der Serie E-96
J: Widerstandstoleranz J ± 5% G ± 2% F ± 1%
T52:
Formular
P-Typ
M-Typ
MB-Typ
FK1Typ
Typ FK2
FKK-Typ
Nennleistung
Nennleistung ist die maximale Leistung, die bei einer angegebenen Umgebungstemperatur kontinuierlich belastet werden kann.
70°C,wie in Tabelle 1 angegeben;wenn jedoch die Umgebungstemperatur 70°C übersteigt, sollte die Nennleistung bestimmt werden
von der abnehmenden Kurve.
|
Typ
|
Nennleistung
|
Höchstbetrieb
Spannung
|
Höchstüberlastung
Spannung
|
Dielektrische Beständigkeit
Spannung
|
Widerstand
Bereich ((Ω)
|
| Normalgröße |
MOF1/4W |
0.25 W |
250 V |
500 V |
500 V |
0.1Ω~100KΩ |
| MOF1/2W |
0.5W |
350 V |
700 V |
700 V |
0.1Ω~100KΩ |
| MOF1W |
1W |
500 V |
800 V |
900 V |
0.1Ω~100KΩ |
| MOF2W |
2W |
500 V |
1000 V |
1000 V |
0.1Ω~100KΩ |
| MOF3W |
3W |
500 V |
1000 V |
1000 V |
0.1Ω~100KΩ |
| MOF5W |
5W |
500 V |
1000 V |
1000 V |
0.1Ω~100KΩ |
| Kleine Größe |
MOF1/2WS |
0.5W |
350 V |
700 V |
500 V |
0.1Ω~100KΩ |
| MOF1WS |
1W |
350 V |
800 V |
700 V |
0.1Ω~100KΩ |
| MOF2WS |
2W |
500 V |
1000 V |
1000 V |
0.1Ω~100KΩ |
| MOF3WS |
3W |
500 V |
1000 V |
1000 V |
0.1Ω~100KΩ |
| MOF5WS |
5W |
500 V |
1000 V |
1000 V |
0.1Ω~100KΩ |
Strukturdiagramm
Der Aufbau des Widerstands (MOF-Serie) ist wie folgt:
|
Nein
|
Artikel 1
|
Material
|
| 1 |
Keramikkern
|
Es wird Keramik mit hohem Aluminiumgehalt verwendet.
|
| 2 |
Widerstandselement
|
Das Widerstandselement besteht aus einer Metalloxidfolie.
|
| 3 |
Terminal
|
- Eine Eisenkappe aus Zinn.
|
| 4 |
Verbindung
|
Der mit Löten beschichtete Bleitrahmen ist durch Schweißen an den Kappen zu befestigen.
|
| 5 |
Bleitrahmen
|
Löt- oder Zerspeicherdraht
|
| 6 |
Veredelungsmalerei
|
Die Verwendung von Siliziumharz entspricht der UL-94V-0 Nicht-entflammbaren Spezifikation.
|
| 7 |
Angabe
|
Farbcode.
|
Farbe des Widerstandskörpers
| Normalgröße |
Kleine Größe |
| Typ |
Farbe |
Typ |
Farbe |
|
Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.
MOF1W, MOF2W,
MOF3W, MOF5W
|
Grau
|
MOF1/2WS, MOF1WS,
MOF2WS, MOF3WS,
MOF5WS
|
Rosa
|
Außenabmessungen
1) Typ P
| Typ |
Abmessungen |
|
Normalgröße
|
Kleine Größe
|
Ich... |
L |
ψD |
ψd |
H |
| MOF1/4W |
MOF1/2WS |
60 |
6.5 ± 0.5 |
2.3 ± 0.5 |
0.45 ± 0.05 |
28.0±2.0 |
| MOF1/2W |
MOF1WS |
60 |
9.0±0.5 |
3.2 ± 0.5 |
0.50 ± 0.05 |
28.0±2.0 |
| MOF1W |
MOF2WS |
60 |
11.5±1.0 |
4.5 ± 0.5 |
0.7 0±0.05 |
25.0±2.0 |
| 81 |
11.5±1.0 |
4.5 ± 0.5 |
0.7 0±0.05 |
35.0±2.0 |
| 94 |
11.5±1.0 |
4.5 ± 0.5 |
0.7 0±0.05 |
42.0±2.0 |
| MOF2W |
MOF3WS |
60 |
15.0±1.0 |
5.0±0.5 |
0.70 ± 0.05 |
23.0±2.0 |
| 70 |
15.0±1.0 |
5.0±0.5 |
0.70 ± 0.05 |
28±2.0 |
| 81 |
15.0±1.0 |
5.0±0.5 |
0.70 ± 0.05 |
33.0±2.0 |
| 94 |
15.0±1.0 |
5.0±0.5 |
0.70 ± 0.05 |
40.0±2.0 |
| MOF3W |
MOF5WS |
81 |
17.5±1.0 |
6.0±0.5 |
0.70 ± 0.05 |
38.0±2.0 |
| MOF5W |
94 |
24.5±1.0 |
8.0±0.5 |
0.70 ± 0.05 |
35.0±2.0 |
2) Achs-Blei-Bindung - Typ Txx
| Typ |
Aufnahme
|
Abmessungen |
|
Normalgröße
|
Kleine Größe
|
L |
W |
P |
L1-L2
Max, du bist ein guter Mann.
|
T |
Z
Max, du bist ein guter Mann.
|
R
Max, du bist ein guter Mann.
|
t
Max, du bist ein guter Mann.
|
E
Max, du bist ein guter Mann.
|
S
Max, du bist ein guter Mann.
|
| MOF1/4W |
MOF1/2WS |
T26 |
6.0±0.5 |
26+1-0 |
5 ± 0.5 |
0.5 |
6 ± 0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| T52 |
6.0±0.5 |
52±1.0 |
5 ± 0.5 |
1.0 |
6 ± 0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| MOF1/2W |
MOF1WS |
T52 |
9.0±1.0 |
52±1.0 |
5 ± 0.5 |
1.0 |
6 ± 0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| MOF1W |
MOF2WS |
T52 |
11.0±1.0 |
52±1.0 |
5 ± 0.5 |
1.0 |
6 ± 0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| T73 |
11.0±1.0 |
73±1.0 |
5 ± 0.5 |
1.0 |
6 ± 0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| MOF2W |
MOF3WS |
T52 |
15.0±1.0 |
52±1.0 |
10 ± 0.5 |
1.0 |
6 ± 0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| T73 |
15.0±1.0 |
73±1.0 |
10 ± 0.5 |
1.0 |
6 ± 0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| T84 |
15.0±1.0 |
84±1.0 |
10 ± 0.5 |
1.0 |
6 ± 0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| MOF3W |
MOF5WS |
T84 |
17.5±1.5 |
84±1.0 |
10 ± 0.5 |
1.0 |
6 ± 0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| MOF5W |
T84 |
24.5±1.5 |
84±1.0 |
10 ± 0.5 |
1.0 |
6 ± 0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
3) MB-Typ
|
Watt
|
Abmessungen (mm) |
| D |
L |
P±1.0 |
H1±1.0 |
H2±0.5 |
D ± 0.05 |
t±0.15 |
qMax |
| 1/2w, 1w |
3.2 ± 0.5 |
9.5 ± 0.5 |
12.5/15 |
10.5 |
4.5 |
0.50 |
1.2 |
3 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
15 |
10.5 |
4.5 |
0.70 |
1.25 |
3 |
| 2w,3w |
5.0±1.0 |
15.5±1.0 |
20 |
10.5 |
4.5 |
0.70 |
1.25 |
3 |
| 3W5WS |
6.0±1.0 |
17.5±1.0 |
25 |
10.5 |
4.5 |
0.70 |
1.25 |
3 |
| 5W |
8.0±1.0 |
24.5±1.0 |
30 |
10.5 |
4.5 |
0.70 |
1.25 |
3 |
4) Typ M
|
Watt
|
Abmessungen (mm) |
| ΦD |
L |
P±1.0 |
H±1.0 |
| 1/8w,1/6w |
10,8 ± 0.3 |
3.2 ± 0.5 |
6 |
8 |
| Einheit für die Bereitstellung von Daten |
2.3 ± 0.5 |
6.5 ± 0.5 |
10 |
8 |
| 1/2w, 1w |
3.5 ± 0.5 |
9.5 ± 0.5 |
12.5/15 |
10 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
15 |
10 |
| 2w,3w |
5.0±1.0 |
15.5±1.0 |
20 |
10 |
| 3w |
6.0±1.0 |
17.5±1.0 |
25 |
10 |
| 5w |
8.0±1.0 |
24.5±1.0 |
30 |
10 |
5)MK Typ
|
Watt
|
Abmessungen (mm) |
| D |
L |
P±1.0 |
H±1.0 |
H1±1.0 |
| 1/2w, 1w |
3.2 ± 0.5 |
9.5 ± 0.5 |
12.5 |
10 |
4.5 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
15 |
10 |
4.5 |
| 2w,3w |
5.0±1.0 |
15.5±1.0 |
20 |
10 |
4.5 |
| 3W5WS |
6.0±1.0 |
17.5±1.0 |
25 |
10 |
4.5 |
6) Typ F
| Watt |
Abmessungen (mm) |
| ΦD |
L |
P±2.0 |
E Max |
H±1.0 |
| 1/2w, 1w |
3.2 ± 0.5 |
9.5 ± 0.5 |
6 |
3.5 |
5 bis 8 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
8 |
3.5 |
5 bis 8 |
| 2w,3w |
5.0±1.0 |
15.5±1.0 |
8 |
3.5 |
5 bis 8 |
| 3w |
6.0±1.0 |
17.5±1.0 |
8 |
3.5 |
5 bis 8 |
7) FK2Typ
|
Watt
|
Abmessungen (mm) |
| ΦD |
L |
P±2.0 |
E Max |
H±1.0 |
| 1/2w, 1w |
3.2 ± 0.5 |
9.5 ± 0.5 |
6 |
3.5 |
5 bis 8 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
8 |
3.5 |
5 bis 8 |
| 2w,3w |
5.0±1.0 |
15.5±1.0 |
8 |
3.5 |
5 bis 8 |
| 3w |
6.0±1.0 |
17.5±1.0 |
8 |
3.5 |
5 bis 8 |
8)FKK-Typ
|
Watt
|
Abmessungen ((mm) |
| ΦD |
L |
P±1.0 |
E Max |
H1±1.0 |
H2±1.0 |
| 1/2w, 1w |
3.2 ± 0.5 |
9.5 ± 0.5 |
5 bis 7 |
3.5 |
8 |
4.5 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
5 bis 9 |
3.5 |
8 |
4.5 |
| 2w,3w |
5.0±1.0 |
15.5±1.0 |
5 bis 9 |
3.5 |
8 |
4.5 |
| 3w |
6.0±1.0 |
17.5±1.0 |
5 bis 10 |
3.5 |
8 |
4.5 |
Paket
A.Band in Kartonverpackung (Ammo-Verpackung)
| Typ |
Formular
|
Anzahl
|
Abmessungen (mm) |
|
Normalgröße
|
Kleine Größe
|
L |
W |
H |
| MOF1/4W |
MOF1/2WS |
T26 |
5000 Stück |
260 |
50 |
100 |
| T52 |
5000 Stück |
260 |
80 |
100 |
| MOF1/2W |
MOF1WS |
T52 |
2000 Stück |
260 |
80 |
85 |
| MOF1W |
MOF2WS |
T52 |
1000 Stück |
260 |
80 |
85 |
| T73 |
1000 Stück |
260 |
95 |
92 |
| MOF2W |
MOF3WS |
T52 |
1000 Stück |
260 |
80 |
100 |
| T73 |
1000 Stück |
260 |
95 |
92 |
| MOF3W |
MOF5WS |
T84 |
500 Stück |
260 |
110 |
75 |
| MOF5W |
T84 |
250 Stück |
260 |
110 |
75 |
B. Klebeband in Schachtel Bulk (Ammo Bulk)
| Typ |
Formular
|
Anzahl
|
Abmessungen (mm) |
|
Normalgröße
|
Kleine Größe
|
L |
W |
H |
| MOF1/4W |
MOF1/2WS |
P |
10000 Stück |
240 |
140 |
76 |
| Verformung |
10000 Stück |
240 |
140 |
76 |
| MOF1/2W |
MOF1WS |
P |
5000 Stück |
240 |
140 |
76 |
| Verformung |
5000 Stück |
240 |
140 |
76 |
| MOF1W |
MOF2WS |
P |
2000 Stück |
240 |
140 |
76 |
| Verformung |
2000 Stück |
240 |
140 |
76 |
| MOF2W |
MOF3WS |
P |
2000 Stück |
240 |
140 |
76 |
| Verformung |
2000 Stück |
240 |
140 |
76 |
| MOF3W |
MOF5WS |
P |
100 Stück |
240 |
140 |
76 |
| Verformung |
250 Stück |
240 |
140 |
76 |
| MOF5W |
P |
50 Stück |
240 |
140 |
76 |
| Verformung |
50 Stück |
240 |
140 |
76 |
Fabrikansicht
Definition eines Metalloxidfolienwiderstands
Der Metalloxidfilmwiderstand ist eine Art fester Widerstand, der Metalloxidfilm als Widerstandselement verwendet, um den Stromfluss auf ein bestimmtes Niveau zu begrenzen.
Was ist Metalloxid?
Metalloxid ist eine metallische Verbindung, die durch die chemische Bindung zwischen dem Sauerstoffatom und anderen Elementen entsteht.Metallverbindungen bestehen aus zwei oder mehr verschiedenen Arten von Atomen, wie z. B. (Zinn mit Sauerstoff)Bei Metalloxid-Folienwiderständen wird der Film mit Zinnoxid hergestellt.
Was ist Zinnoxid?
Zinnoxid ist eine Art metallischer Verbindung, die durch die chemische Bindung zwischen Sauerstoffatom und Zinn entsteht.
Konstruktion von Metalloxidfolienwiderständen
Die Konstruktion des Metalloxidfolienwiderstands ist den Metallfolienwiderständen nahezu ähnlich.Der Hauptunterschied zwischen dem Metalloxidfilmwiderstand und dem Metallfilmwiderstand ist das Material, das für die Konstruktion des Films verwendet wird.
In Metallfilmwiderständen wird der Film durch Verwendung von Metallen wie Nickelchrom hergestellt, während in Metalloxidfilmwiderständen der Film durch Verwendung von Metalloxid wie Zinnoxid hergestellt wird.
Der Metalloxidfilmwiderstand wird hergestellt, indem der Keramikkern mit Metalloxid wie Zinnoxid beschichtet wird.Die Resistivität des Metalloxidfolios hängt hauptsächlich von der Menge des Antimonoxids ab, die dem Zinnoxid zugesetzt wird..
Die aus Zinn- und Antimonoxid bestehende Folie wirkt als Widerstandselement gegen den elektrischen Strom, sodass die Metalloxidfolie den elektrischen Strom auf ein bestimmtes Niveau beschränkt.Der Keramikkern wirkt als isolierendes Material auf die ElektrizitätDer Keramikkern läßt daher keine Wärme hindurch, sodass diese Widerstände hohen Temperaturen standhalten.
Die metallischen Endkappen befinden sich an beiden Enden des Widerstandselements, die aus Kupfer gefertigten Leitungen an zwei Enden dieser metallischen Endkappen.Die Metalloxidfolie-Widerstände sind in der Lage, höheren Temperaturen zu widerstehen als Metallfolie- und Kohlenstofffolie-Widerstände.
Bei einem Metalloxidfoliewiderstand wird der gewünschte Widerstand erreicht, indem der Metaloxidfolie entlang seiner Länge spiralförmig geschnitten wird.das Schneiden von Metalloxidfolie wird eingestelltLasers werden in der Regel verwendet, um den Metalloxidfilm spiralförmig zu schneiden.
Der Widerstand des Metalloxidfilmwiderstands ist abhängig von der Menge an Antimonoxid hinzugefügt, die Dicke der Metaloxidfilmschicht, und die Breite der spiralen Metaloxidfilm geschnitten
Der Widerstand des Metalloxidfolienwiderstands hängt von der Menge an Antimonoxid ab, die dem Zinnoxyd zugesetzt wird, von der Dicke der Metaloxidfolie,und die Breite der schräg geschnittenen Metalloxidfolie.
