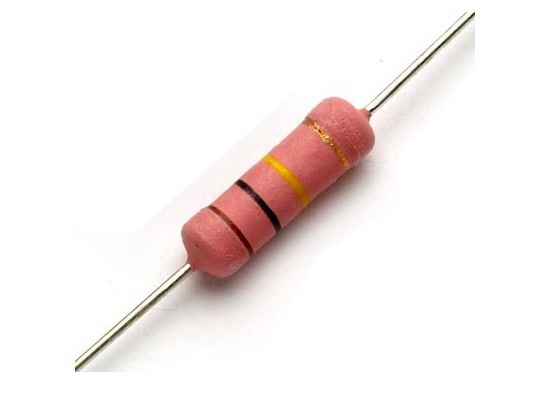

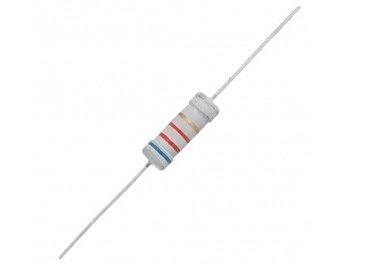

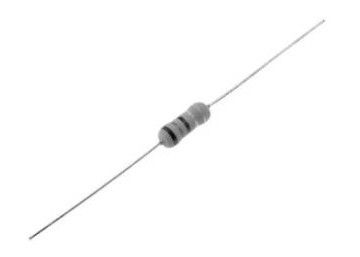

Leistungsbewertung 0,25 W 0,5 W 0,6 W 1 W 2 W 3 W Schnellflammdicht Fusible Metallfolienwiderstand 0,1 OHM-1 KOHM Band oder Massen
Anwendungsbereich
Diese Spezifikation ist für von AOLITTEL TECHNOLOGY CO.,LTD hergestellte Fusible Metal Film Resistor verfügbar und entspricht der RoHS-Prüfung der Anforderungen an umweltbezogene Stoffe.
Außenabmessungen
P-Typ
Das 5. Farbband: FUS-Typ in White.
Einheit: mm
Typ | Abmessungen | |||||
Normalgröße |
Kleine Größe |
Ich... | L±1.0 | ψD | Bei der Anlage werden die folgenden Bedingungen erfüllt:05 | H±2.0 |
FR1/4W | FR1/2WS | 60 | 6.5 | 2.3 ± 0.5 | 0.45 | 28 |
FR1/2W | FR1WS | 60 | 9.0 | 3.2 ± 0.5 | 0.50 | 28. |
FR1W | FR2WS | 60 | 11.5 | 4.5±1.0 | 0.68 | 25 |
73 | 11.5 | 4.5±1.0 | 0.68 | 31 | ||
FR2W | FR3WS | 60 | 15.5 | 5.0±1.0 | 0.68 | 23 |
81 | 15.5 | 5.0±1.0 | 0.68 | 33 | ||
94 | 15.5 | 5.0±1.0 | 0.68 | 40 | ||
FR3W | FR5WS | 94 | 17.5 | 6.0±1.0 | 0.68 | 38 |
FR5W | 94 | 24.5 | 8.0±1.0 | 0.68 | 35 |

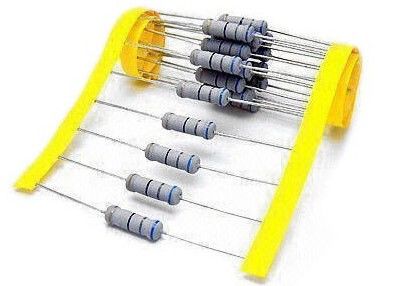

Aktielle Blei-Taping-Txx-Typ
Typ |
Aufnahme |
Abmessungen | ||||||||||
Normalgröße |
Kleine Größe |
L | W | P |
L1-L2 Max, du bist ein guter Mann. |
T |
Z Max, du bist ein guter Mann. |
R Max, du bist ein guter Mann. |
t Max, du bist ein guter Mann. |
E Max, du bist ein guter Mann. |
S Max, du bist ein guter Mann. |
|
FR1/4W | FR1/2WS | T26 | 6.5 ± 0.5 | 26+1-0 | 5 ± 0.5 | 0.5 | 6 ± 0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
T52 | 6.5 ± 0.5 | 52±1.0 | 5 ± 0.5 | 1.0 | 6 ± 0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 | ||
FR1/2W | FR1WS | T52 | 9.0±1.0 | 52±1.0 | 5 ± 0.5 | 1.0 | 6 ± 0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
FR1W | FR2WS | T52 | 11.5±1.0 | 52 ± 1.0 | 5 ± 0.5 | 1.0 | 6 ± 0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
T67 | 11.5±1.0 | 67±1.0 | 5 ± 0.5 | 1.0 | 6 ± 0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 | ||
FR2W | FR3WS | T52 | 15.5±1.0 | 52 ± 1.0 | 10 bis 0.5 | 1.0 | 6 ± 0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
T73 | 15.5±1.0 | 73±1.0 | 10 bis 0.5 | 1.0 | 6 ± 0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 | ||
T84 | 15.5±1.0 | 84±1.0 | 10 bis 0.5 | 1.0 | 6 ± 0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 | ||
FR3W | FR5WS | T84 | 17.5±1.5 | 84±1.0 | 10 bis 0.5 | 1.0 | 6 ± 0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
FR5W | T84 | 24.5±1.5 | 84±1.0 | 10 bis 0.5 | 1.0 | 6 ± 0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
MB-Typ und M-Typ und MK-Typ
MB-Typ
Watt |
Abmessungen (mm) | ||||||
D | L | P±1.0 | H1±1.0 | H2±0.5 | t±0.15 | qMax | |
1/2w, 1w | 3.2 ± 0.5 | 9.0±1.0 | 12.5/15 | 10.5 | 4.5 | 1.2 | 3 |
1w,2w | 4.5±1.0 | 11.5±1.0 | 15 | 10.5 | 4.5 | 1.25 | 3 |
2w,3w | 5.0±1.0 | 15.5±1.0 | 20 | 10.5 | 4.5 | 1.25 | 3 |
3W5WS | 6.0±1.0 | 17.5±1.0 | 25 | 10.5 | 4.5 | 1.25 | 3 |
5W | 8.0±1.0 | 24.5±1.0 | 30 | 10.5 | 4.5 | 1.25 | 3 |
M-Typ
Watt |
Abmessungen (mm) | |||
ΦD | L | P±1.0 | H±1.0 | |
Einheit für die Bereitstellung von Daten | 2.3 ± 0.5 | 6.5 ± 0.5 | 10 | 8 |
1/2w, 1w | 3.5 ± 0.5 | 9.0±1.0 | 12.5/15 | 10 |
1w,2w | 4.5±1.0 | 11.5±1.0 | 15 | 10 |
2w,3w | 5.0±1.0 | 15.5±1.0 | 20 | 10 |
3w | 6.0±1.0 | 17.5±1.0 | 25 | 10 |
MK-Typ
Watt |
Abmessungen (mm) | ||||
D | L | P±1.0 | H±1.0 | H1±1.0 | |
1/2w, 1w | 3.2 ± 0.5 | 9.0±1.0 | 12.5 | 10 | 4.5 |
1w,2w | 4.5±1.0 | 11.5±1.0 | 15 | 10 | 4.5 |
2w,3w | 5.0±1.0 | 15.5±1.0 | 20 | 10 | 4.5 |
3W5WS | 6.0±1.0 | 17.5±1.0 | 25 | 10 | 4.5 |
Der Typ F und der Typ FK2 und der Typ FKK
Typ F
Watt |
Abmessungen (mm) | ||||
ΦD | L | P±2.0 | E Max | H±1.0 | |
1/2w, 1w | 3.2 ± 0.5 | 9.0±1.0 | 6 | 3.5 | 5 bis 8 |
1w,2w | 4.5±1.0 | 11.5±1.0 | 8 | 3.5 | 5 bis 8 |
2w,3w | 5.0±1.0 | 15.5±1.0 | 8 | 3.5 | 5 bis 8 |
3w | 6.0±1.0 | 17.5±1.0 | 8 | 3.5 | 5 bis 8 |
FK2Typ
Watt |
Abmessungen (mm) | ||||
ΦD | L | P±2.0 | E Max | H±1.0 | |
1/2w, 1w | 3.2 ± 0.5 | 9.0±1.0 | 6 | 3.5 | 5 bis 8 |
1w,2w | 4.5±1.0 | 11.5±1.0 | 8 | 3.5 | 5 bis 8 |
2w,3w | 5.0±1.0 | 15.5±1.0 | 8 | 3.5 | 5 bis 8 |
3w | 6.0±1.0 | 17.5±1.0 | 8 | 3.5 | 5 bis 8 |
FKK-Typ
Watt |
Abmessungen ((mm) | |||||
ΦD | L | P±1.0 | E Max | H1±1.0 | H2±1.0 | |
1/2w, 1w | 3.2 ± 0.5 | 9.0±1.0 | 5 bis 7 | 3.5 | 8 | 4.5 |
1w,2w | 4.5±1.0 | 11.5±1.0 | 5 bis 9 | 3.5 | 8 | 4.5 |
2w,3w | 5.0±1.0 | 15.5±1.0 | 5 bis 9 | 3.5 | 8 | 4.5 |
3w | 6.0±1.0 | 17.5±1.0 | 5 bis 10 | 3.5 | 8 | 4.5 |
Nummern der Teile
FR 1/2 W 10Ω J T52
FR: Typ- Schmelzfähiger Metallfolienwiderstand
1/2 W: Nennleistung
Normalgröße: 1/4W, 1/2W, 1W, 2W, 3W
Kleine Größe: 1/2WS,1WS,2WS,3WS,5WS
10Ω: Nennwert des Widerstands der Serie E-24
J: Widerstandstoleranz J=±5% K=±1%
T52: Formular P Typ,M-Typ,MB-Typ,FK1-Typ,FK2-Typ,FKK-Typ
Nennleistung
Nennleistung ist die maximale Leistung, die bei einer angegebenen Umgebungstemperatur kontinuierlich belastet werden kann.
70°C,wie in Tabelle 1 angegeben;wenn die Umgebungstemperatur jedoch 70°C übersteigt, sollte die Nennleistung bestimmt werden
von der abnehmenden Fig-Kurve.1.
Tabelle 1
Typ |
Nennleistung |
Höchstöffnung Spannung |
Dielektrische Beständigkeit Spannung |
Widerstandsbereich (Ohm) |
|
Normalgröße | FR1/4W | 0.25 W | 150 V | 300 V | 0.1 ~ 1K Ohm |
FR1/2W | 0.5W | 250 V | 350 V | 0.1 ~ 1K Ohm | |
FR1W | 1W | 250 V | 350 V | 0.1 ~ 1K Ohm | |
FR2W | 2W | 250 V | 400 V | 0.1 ~ 1K Ohm | |
FR3W | 3W | 300 V | 400 V | 0.1 ~ 1K Ohm | |
FR5W | 5W | 300 V | 400 V | 0.1 ~ 1K Ohm | |
Kleine Größe | FR1/2WS | 0.5W | 250 V | 300 V | 0.1 ~ 1K Ohm |
FR1WS | 1W | 250 V | 350 V | 0.1 ~ 1K Ohm | |
FR2WS | 2W | 250 V | 350 V | 0.1 ~ 1K Ohm | |
FR3WS | 3W | 300 V | 400 V | 0.1 ~ 1K Ohm | |
FR5WS | 5W | 300 V | 400 V | 0.1 ~ 1K Ohm |
Abbildung 1 Leistungsabschätzungskurve
Nennspannung
Die Nennspannung ist die Gleichspannung oder die Wechselspannung (RMS bei Leistungsfrequenz), die
die Nennleistung und deren Wert anhand der nachstehenden Formel berechnet werden.
E=√(P×R) wo E: Nennspannung ((V)
P: Nennleistung ((W)
R: Nennwiderstand (Ω)
Betriebstemperaturbereich: -55°C+155°C
Bau und Material
Der Aufbau des Widerstands (FR-Serie) ist wie folgt:
Nein |
Artikel |
Material |
1 |
Keramikkern |
Es wird Keramik mit hohem Aluminiumgehalt verwendet. |
2 |
Widerstandselement |
Das Widerstandselement besteht aus Metallfolie. |
3 |
Terminal |
- Eine Eisenkappe aus Zinn. |
4 |
Verbindung |
Der mit Löten beschichtete Bleitrahmen ist durch Schweißen an den Kappen zu befestigen. |
5 |
Bleitraht |
Löt- oder Zerspeicherdraht |
6 |
Veredelungsmalerei |
Die Verwendung von Siliziumharz entspricht der UL-94V-0 Nicht-entflammbaren Spezifikation. |
7 |
Angabe |
Farbcode. |
Endkappen: Die Kappen müssen elektrisch und mechanisch mit dem Widerstandselement verbunden sein.
Farbe des Widerstandskörpers
Tabelle 2
Normalgröße | Kleine Größe | ||
Typ | Farbe | Typ | Farbe |
Die in Absatz 1 Buchstabe a genannten Anforderungen gelten nicht für: Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten. FR3W,FR5W |
Grau |
FR1/2WS, FR1WS, FR2WS, FR3WS, FR5WS |
Rosa |
Eigenschaften
Tabelle 3
Artikel |
Leistung |
Prüfmethoden ((In Übereinstimmung mit JIS C 5202) |
|
Temperatur Koeffizient |
±200 PPM/°C (± 500 PPM/°C < 1 Ohm) |
Befolgen Sie 5.2 R1-R0 R0 ((T1-T0) ×106 ((PPM/°C)
R0:Widerstandswert bei Raumtemperatur. R1:Widerstandswert bei Raumtemperatur.plus 100°C ((T1) |
|
Kurze Zeit Überlastung |
Innerhalb von ± 1% + 0,05Ω. Keine Anzeichen von mechanischen Schäden. |
Nennspannung × 2,5 mal 5 s Aber nicht über die maximale Überlastspannung hinaus. (siehe Tabelle 1) |
|
Isolierung Widerstand |
104 MΩ oder mehr. |
Befolgen Sie 5.6 V-Block-Methode Der Widerstand wird 60 Sekunden lang bei Gleichspannung 500 V geprüft. |
Artikel |
Leistung |
Prüfmethoden ((In Übereinstimmung mit JIS C 5202) |
|||||||||
Dielektrische Widerstand Spannung |
Keine Anzeichen von mechanischen Schäden, oder Isolationsbruch. |
Befolgen Sie 5.7 Dauerdruck, V-Block-Methode Der Widerstand wird jeweils 60 Sekunden lang mit Wechselstrompotential geprüft (siehe Tabelle 1). |
|||||||||
Endfestigkeit |
Keine Anzeichen von mechanischen Schäden. |
Befolgen Sie 6.1
Torsionsfestigkeit: Um den Leitdraht an einem Punkt von etwa 6 mm bis 6,5 mm vom Widerstandskörper zu biegen.4 mm vom Biegepunkt Ende entfernt und drehen Sie es (im Uhrzeigersinn) um 360 Grad senkrecht auf die Widerstandsachse mit der gleichen Geschwindigkeit von 5 Sekunden pro Umdrehung, und wieder im Uhrzeigersinn, die eine ganze Runde ausmachen. |
|||||||||
Widerstand gegen Lötwärme |
Innerhalb von ± 1%+0,05 Ohm Keine Anzeichen von mechanischen Schäden. |
Befolgen Sie 6.4 350±10°C, 3±0,5 Sekunden Nach dem Test für eine halbe Stunde frei. |
|||||||||
Schweißbarkeit |
Mindestens 95% mit neuem Lötwerk bedeckt. |
Befolgen Sie 6.5 Prüftemperatur des Lödes: 255±5°C Zeit des Eintauchens in das Lötwerk: 3 ± 1,0 s |
Artikel |
Leistung |
Prüfmethoden ((In Übereinstimmung mit JIS C 5202) |
||||||||||||||||
Widerstandsfähigkeit gegen Lösungsmittel |
Keine Verschlechterung der Schutzbeschichtung und der Markierungen. |
Befolgen Sie 6.9 Die Proben werden 3 Minuten lang vollständig mit Ultraschall in ein Isoproalkoholbad getaucht. |
||||||||||||||||
Temperaturzyklus |
Innerhalb von ± 5% + 0,05 Ohm Keine Anzeichen von mechanischen Schäden. |
Befolgen Sie 7.4 Niedrigseite: -55°C/30min, Raumtemperatur: 10 bis 15min Hochseite: 80°C/30min, Raumtemperatur: 10 bis 15min 5 Zyklen |
||||||||||||||||
Lastlebensdauer bei Feuchtigkeit |
Innerhalb von ± 5%+0,05Ω |
Befolgen Sie 7.9 40 ± 2 °C, 90 bis 95% pH, 1000 h Nennspannung (90 min eingeschaltet, 30 min ausgeschaltet) |
||||||||||||||||
Dauer der Belastung |
Innerhalb von ± 5%+0,05Ω |
Befolgen Sie 7.10 70 ± 3 °C, 1000 h Nennspannung (90 min eingeschaltet, 30 min ausgeschaltet) |
||||||||||||||||
*Fusionsspannung =√Nennleistung ×Widerstandswert ×Zeiten *Widerstandswert > 100 mal |

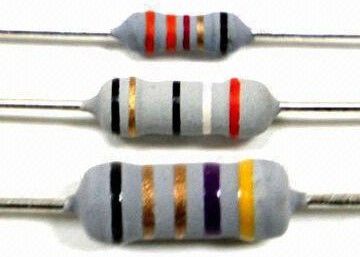

Angabe - Farbcode
Farbe |
Erste Zahl |
Zweite Abbildung |
Multiplikator |
Toleranz |
Unterscheiden |
|
Schwarz | 0 | 0 | 100 |
FUS-Typ in ′Weiß.
|
||
Braun | 1 | 1 | 101 | ± 1% | (F) | |
Rot | 2 | 2 | 102 | ± 2% | (G) | |
Orangen | 3 | 3 | 103 | |||
Gelb | 4 | 4 | 104 | |||
Grün | 5 | 5 | 105 | |||
Blau | 6 | 6 | 106 | |||
Violett | 7 | 7 | 107 | |||
Grau | 8 | 8 | ||||
Weiß | 9 | 9 | ||||
Gold | 10- Nein. | ± 5% | (J) | |||
Silber | 10-2 | |||||
Einfach |
Paket
Klebeband in Kartonverpackung (Ammo-Verpackung)
Typ |
Formular |
Anzahl |
Abmessungen (mm) | |||
Normalgröße |
Kleine Größe |
L | W | H | ||
FR1/4W | FR1/2WS | T26 | 5000 Stück | 260 | 50 | 100 |
T52 | 5000 Stück | 260 | 80 | 100 | ||
FR1/2W | FR1WS | T52 | 2000 Stück | 260 | 80 | 85 |
FR1W | FR2WS | T52 | 1000 Stück | 260 | 80 | 85 |
T67 | 1000 Stück | 260 | 85 | 92 | ||
FR2W | FR3WS | T52 | 1000 Stück | 260 | 80 | 100 |
T73 | 1000 Stück | 260 | 95 | 92 | ||
FR3W | FR5WS | T84 | 500 Stück | 260 | 110 | 75 |
FR5W | T84 | 250 Stück | 260 | 110 | 75 |
Klebeband in der Schachtel Bulk (Ammo Bulk) Verpackungskasse Größe und Menge
Typ |
Formular |
Anzahl |
Abmessungen (mm) | |||
Normalgröße |
Kleine Größe |
L | W | H | ||
FR1/4W | FR1/2WS | P | 10000 Stück | 240 | 140 | 76 |
Verformung | 10000 Stück | 240 | 140 | 76 | ||
FR1/2W | FR1WS | P | 5000 Stück | 240 | 140 | 76 |
Verformung | 5000 Stück | 240 | 140 | 76 | ||
FR1W | FR2WS | P | 2000 Stück | 240 | 140 | 76 |
Verformung | 2000 Stück | 240 | 140 | 76 | ||
FR2W | FR3WS | P | 2000 Stück | 240 | 140 | 76 |
Verformung | 2000 Stück | 240 | 140 | 76 | ||
FR3W | FR5WS | P | 100 Stück | 240 | 140 | 76 |
Verformung | 250 Stück | 240 | 140 | 76 | ||
FR5W | P | 50 Stück | 240 | 140 | 76 | |
Verformung | 50 Stück | 240 | 140 | 76 |
