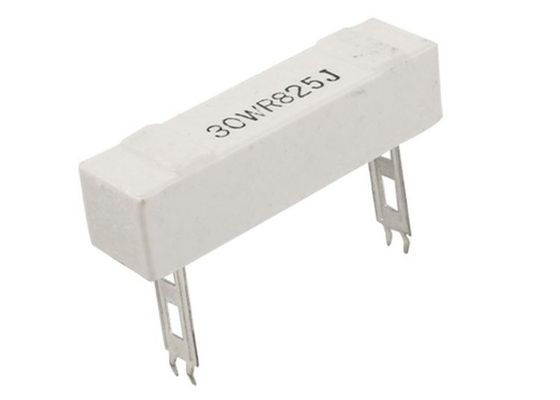

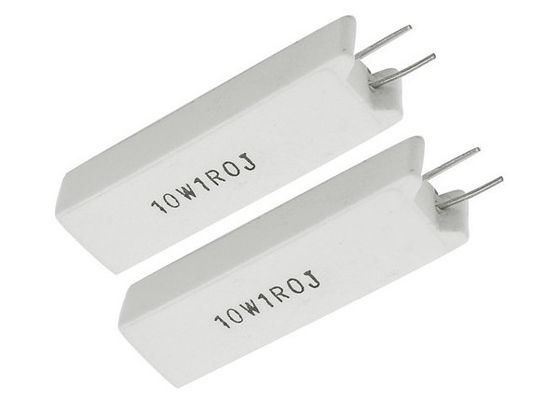

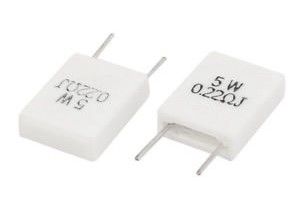

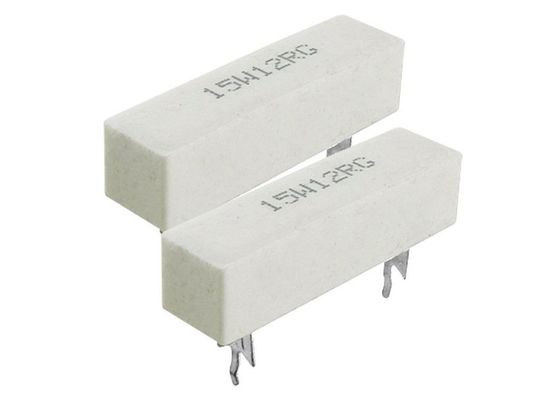

SQP SQM SQZ SQH MPR SQS Koaxial High Alumina Keramik Zement Festdraht Wickelwiderstand CR-L 20W 500RJ 63x13x13mm
Übersicht
Zementwiderstände sind Leistungswiderstände, die Hitze und Flamme widerstehen.
Zementwiderstände sind so konzipiert, daß sie eine große Menge Strom verarbeiten, die durch sie fließt, ohne daß sie durch Hitze oder Flammen beschädigt werden.Wenn Sie einen Stromkreis entwerfen, in dem viel Strom durch einen Widerstand geführt wird und damit resistent gegen hohe Hitze und Flamme sein muss, Zementwiderstände ist eine gute Designwahl.
Typische Leistungsbereiche liegen zwischen 1 W und 20 W oder mehr.
Die Toleranzen des angegebenen Widerstandswerts liegen bei etwa 5 Prozent.
Hauptspezifikation
Verpackung: Massenverpackung
Produktart: Typ SQP, Typ SQM, Typ SQZ, Typ SQH, Typ MPR
Toleranz: ±5%, ±10%,
Widerstandswertbereich: 0,1 OHM-150K OHM
Prüfstand: JISC 5202
Nicht-induktiver Typ ist ebenfalls erhältlich.
Wird verwendet, sind Drahtverwickelungsstangen, Wertverteilungsstangen oder Glasfaserstangen zu verwenden.
Nummern der Teile
- Ich weiß nicht.(Sieht so aus.) 5W 10K J
Typ: CR-L, CR-M, CR-YA, CR-YB, CR-YC, CR-YD, CR-YD1, CR-YE, CR-YG, CR-V
Nennleistung: 2W,3W,5W,7W,10W,15W,20W,30W,40W
Nennwert des Widerstands: Serie E-12 / Serie E-24
Widerstandstoleranz: K ± 10%, J ± 5%, G ± 2%
Leistungsbewertung
Nennleistung ist die maximale Leistung, die bei einer angegebenen Umgebungstemperatur kontinuierlich belastet werden kann.
70°C,wie in Tabelle 1 angegeben;wenn jedoch die Umgebungstemperatur 70°C übersteigt, sollte die Nennleistung bestimmt werden
von der abnehmenden Fig-Kurve.1.
Tabelle 1
|
Nennleistung
|
Höchstbetrieb
Spannung
|
Höchstüberlastung
Spannung
|
Dielektrische Beständigkeit
Spannung
|
Maximale Intermittenz
Überlastspannung
|
| 1W |
350 V |
700 V |
1000 V |
1500 V |
| 2W |
350 V |
700 V |
1000 V |
1500 V |
| 3W |
500 V |
1000 V |
1000 V |
1500 V |
| 5W |
750 V |
1500 V |
1000 V |
1500 V |
| 7W |
1000 V |
1500 V |
1000 V |
1500 V |
| 10 W |
1000 V |
1500 V |
1000 V |
1500 V |
| 15 W |
1000 V |
15000V |
1000 V |
1500 V |
| 20 W |
1000 V |
1500 V |
1000 V |
1500 V |
| 30 W |
1000 V |
1500 V |
1000 V |
1500 V |
| 40 W |
1000 V |
1500 V |
1000 V |
1500 V |
Bauwesen
|
Nein
|
Artikel 1
|
Material
|
| 1 |
Keramikkern
|
Es wird Keramik mit hohem Aluminiumgehalt verwendet.
|
| 2 |
Widerstandselement
|
Das Widerstandselement besteht aus Metalloxidfolie oder Widerstandsdraht.
(Beispiel:CN49W Φ1.0mm).
|
| 3 |
Terminal
|
- Eine Eisenkappe aus Zinn.
|
| 4 |
Verbindung
|
Der mit Löten beschichtete Bleitrahmen ist durch Schweißen an den Kappen zu befestigen.
|
| 5 |
Bleitrahmen
|
Löt- oder Zerspeicherdraht
|
| 6 |
Siliziumzement
|
Die Verwendung von Siliziumharz entspricht der UL-94V-0-Spezifikation
|
| 7 |
Keramikgehäuse
|
Hohe Wärmeleitfähigkeit
|
Abmessung(Einheit: mm)
1) Keramischer Zementwiderstand vom Typ CR-L
|
Watt
|
Abmessungen ((mm) |
Widerstandsbereich ((Ω)
|
| L |
W |
H |
Fd±0.05 |
Drahtverletzung
|
Metalloxidfolie
|
| 1W |
14±1.0 |
6.5±1.0 |
6.5±1.0 |
0.50 |
0.1Ω~22Ω |
25Ω bis 56KΩ |
| 2W |
18 ± 1.0 |
7.0±1.0 |
7.0±1.0 |
0.50 |
0.1Ω~22Ω |
25Ω bis 56KΩ |
| 3W |
22±1.0 |
8.0±1.0 |
8.0±1.0 |
0.68 |
0.1Ω~47Ω |
50Ω bis 100KΩ |
| 5W |
22±1.0 |
9.5±1.0 |
9.5±1.0 |
0.68 |
0.1Ω~47Ω |
50Ω bis 100KΩ |
| 7W |
35±1.5 |
9.5±1.5 |
9.5±1.5 |
0.68 |
0.5Ω~330Ω |
450Ω bis 100KΩ |
| 10 W |
48±1.5 |
9.5±1.5 |
9.5±1.5 |
0.68 |
0.5Ω bis 450Ω |
470Ω~100KΩ |
| 15 W |
48±1.5 |
13±1.5 |
13±1.5 |
0.68 |
1Ω bis 500Ω |
510Ω~100KΩ |
| 20 W |
63±1.5 |
13±1.5 |
13±1.5 |
0.68 |
1Ω bis 600Ω |
620Ω bis 100KΩ |
| 30 W |
75 ± 2.0 |
19±2.0 |
17±2.0 |
0.68 |
1Ω bis 600Ω |
620Ω bis 100KΩ |
| 40 W |
89±2.0 |
19±2.0 |
19±2.0 |
0.68 |
1Ω bis 600Ω |
620Ω bis 100KΩ |
2) Keramischer Zementwiderstand vom Typ CR-M
|
Watt
|
Abmessungen ((mm) |
Widerstandsbereich ((Ω)
|
| W±1.0 |
S± 10 |
H±1.5 |
Fd±0.05 |
P±1.0 |
Drahtverletzung
|
Metalloxidfolie
|
| 2W |
11.5 |
7.5 |
20.5 |
0.50 |
4.5 |
0.1Ω~47Ω |
50Ω bis 100KΩ |
| 3W |
12 |
8.5 |
25 |
0.68 |
4.5 |
0.1Ω~47Ω |
50Ω bis 100KΩ |
| 5W |
13 |
9.5 |
25 |
0.68 |
4.5 |
0.1Ω~47Ω |
50Ω bis 100KΩ |
| 7W |
13 |
9.5 |
38 |
0.68 |
4.5 |
0.5Ω~330Ω |
450Ω bis 100KΩ |
| 10 W |
13 |
9.5 |
52 |
0.68 |
4.5 |
0.5Ω bis 450Ω |
470Ω~100KΩ |
| 10 W |
16 |
11.5 |
36 |
0.68 |
4.5 |
0.5Ω bis 450Ω |
470Ω~100KΩ |
3) Keramischer Widerstand vom Typ CR-YB
|
Watt
|
Abmessungen ((mm) |
Widerstandsbereich ((Ω)
|
| L |
P±1.5 |
W1±1.2 |
W2±0.2 |
W3±0.2 |
H1±1.2 |
H2±0.2 |
H3±1.5 |
| 15 |
48±1.5 |
32.5 |
12.5 |
10 |
2.7 |
12.5 |
15 |
36 |
1.0-820 |
| 20 |
63 ± 2 |
44 |
12.5 |
10 |
2.7 |
12.5 |
15 |
36 |
1.0-1K |
4) Widerstand vom Typ CR-YD
|
Watt
|
Abmessungen ((mm) |
Widerstandsbereich ((Ω)
|
| L |
P±1.5 |
W±1.0 |
W1±0.2 |
W2±0.2 |
H±0.2 |
H1±0.2 |
H2±1.5 |
| 3 |
24±1.0 |
12 |
9.5 |
7.5 |
1.6 |
9.5 |
25 |
39 |
0.5 bis 150 |
| 5 |
27±1.0 |
15 |
9.5 |
7.5 |
1.6 |
9.5 |
25 |
39 |
0.5-220 |
| 7 |
35±1.5 |
22.5 |
9.5 |
7.5 |
1.6 |
9.5 |
25 |
39 |
1 bis 470. |
| 10 |
48±1.5 |
34 |
9.5 |
7.5 |
1.6 |
9.5 |
25 |
39 |
1-680 |
| 15 |
48±1.5 |
32.5 |
12.5 |
10 |
3 |
12.5 |
30 |
47.5 |
1-820 |
| 20 |
63±2.0 |
44 |
12.5 |
10 |
3 |
12.5 |
30 |
47.5 |
1-1K |
5) fester Widerstand vom Typ CR-YA
|
Watt
|
Abmessungen ((mm) |
Widerstandsbereich ((Ω)
|
| L |
P±1.5 |
W1±1.0 |
W2±0.2 |
W3±0.2 |
H1±0.2 |
H2±0.2 |
H3±0.2 |
| 3 |
24±1.0 |
12 |
9.5 |
5.3 |
0.9 |
9.5 |
10 |
25.5 |
0.5 bis 150 |
| 5 |
27±1.0 |
15 |
9.5 |
5.3 |
0.9 |
9.5 |
10 |
25.5 |
0.5-220 |
| 7 |
35±1.5 |
22.5 |
9.5 |
5.3 |
0.9 |
9.5 |
10 |
25.5 |
1 bis 470. |
| 10 |
48±1.5 |
34 |
9.5 |
5.3 |
0.9 |
9.5 |
10 |
25.5 |
1-680 |
6) Keramischer Widerstand vom Typ CR-YC
|
Watt
|
Abmessungen ((mm) |
Widerstandsbereich ((Ω)
|
| L |
P±1.5 |
W1±1.0 |
W2±0.2 |
W3±0.2 |
H1±1 |
H2±0.5 |
H3±1.5 |
| 3 |
24±1.0 |
12 |
9.5 |
7.3 |
1.6 |
9.5 |
10 |
25 |
0.5 bis 150 |
| 5 |
27±1.0 |
15 |
9.5 |
7.3 |
1.6 |
9.5 |
10 |
25 |
0.5-220 |
| 7 |
35±1.5 |
22.5 |
9.5 |
7.3 |
1.6 |
9.5 |
10 |
25 |
1 bis 470. |
| 10 |
48±1.5 |
34 |
9.5 |
7.3 |
1.6 |
9.5 |
10 |
25 |
1-680 |
7) CR-YE-Typ Zement-Typ-Widerstand
|
Watt
|
Abmessungen ((mm) |
Widerstandsbereich ((Ω)
|
| L |
P±1.5 |
W1±1.0 |
W2±0.2 |
W3±0.2 |
H1±0.2 |
H2±0.2 |
H3±1.5 |
H4±1.5 |
| 3 |
24±1.0 |
12 |
9.5 |
7.4 |
3 |
9.5 |
7.5 |
4.5 |
30.4 |
0.5 bis 150 |
| 5 |
27±1.0 |
15 |
9.5 |
7.4 |
3 |
9.5 |
7.5 |
4.5 |
30.4 |
0.5-220 |
| 7 |
35±1.5 |
22.5 |
9.5 |
7.4 |
3 |
9.5 |
7.5 |
4.5 |
30.4 |
1 bis 470. |
| 10 |
48±1.5 |
34 |
9.5 |
7.4 |
3 |
9.5 |
7.5 |
4.5 |
30.4 |
1-680 |
8) Zementwiderstand vom Typ CR-YD1
|
Watt
|
Abmessungen ((mm) |
Widerstandsbereich ((Ω)
|
| L |
P±1.5 |
W±1 |
W2 |
W3 |
W1 |
H1 |
H2 |
H3 |
| 15 |
48±1.5 |
22 |
12.5 |
10 |
1.5 |
5 |
12.5 |
30 |
47.5 |
10 bis 820 |
| 20 |
63±2.0 |
44 |
12.5 |
10 |
1.5 |
5 |
12.5 |
30 |
47.5 |
1.0-1K |
9) CR-V-Typ festgewickelter Wirewund-Widerstand
|
Watt
|
Abmessungen ((mm) |
Widerstandsbereich ((Ω)
|
| L1 |
L2±0.2 |
L3±0.2 |
H1±0.2 |
H2±0.2 |
H3±1.0 |
W1±1.0 |
W2±0.2 |
W3±0.5 |
| 5 |
31±1.0 |
5 |
4 |
1.5 |
11 |
9.5 |
9.5 |
1.5 |
11.5 |
0.5-220 |
| 7 |
49±1.5 |
10 |
4 |
1.5 |
11 |
9.5 |
9.5 |
1.5 |
11.5 |
1 bis 470. |
| 10 |
62.5±2 |
10 |
4 |
1.5 |
11 |
9.5 |
9.5 |
1.5 |
11.5 |
1-680 |
| 15 |
63.5±2 |
10 |
4.5 |
2.5 |
14.5 |
13 |
13 |
2.5 |
15.5 |
1-820 |
| 20 |
75 ± 2 |
10 |
4.5 |
2.5 |
17.5 |
13 |
13 |
2.5 |
15.5 |
1-1K |
10) Keramischer Widerstand vom Typ CR-H
|
Watt
|
Abmessungen ((mm) |
Widerstandsbereich ((Ω)
|
| L1 |
L2±1.0 |
W3±0.2 |
P2 |
P3 |
t2 |
H2 |
W1 |
W2 |
H1 |
H2 |
| 10 |
48±1.5 |
23 |
12 |
6 |
8 |
0.6 |
4 |
9.5±1.0 |
5 |
9.5±1.0 |
6±1.5 |
1-680 |
| 15 |
48±1.5 |
23 |
12 |
7 |
8 |
0.8 |
4 |
12.5±1.2 |
6 |
12.5±1.2 |
7.5±2.0 |
10 bis 820 |
| 20 |
63±2.0 |
23 |
12 |
7 |
10 |
0.8 |
4 |
12.5±1.2 |
6 |
12.5±1.2 |
7.5±2.0 |
1-1K |
| 30 |
75 ± 2.5 |
56 |
18 |
9 |
10 |
0.8 |
4.2 |
19±1.5 |
7.5 |
19±1.5 |
10±2.0 |
1-1K |
| 40 |
88 ± 2.5 |
68 |
18 |
9 |
10 |
0.8 |
4.2 |
19±1.5 |
7.5 |
19±1.5 |
10±2.0 |
1-1K |
Reise des Herstellungsprozesses
Abteilung für Widerstände mit Schweiß - Abteilung für Verpackung - Abteilung für SMD-Widerstände - Druck - Abfeuern - Seitenterminal
