Ohm ±5% des flammenfester nichtinduktiver KNP 0.25-10W schmelzbarer Draht-gedrehtes Widerstand-0.1-1000 mit kleinerem verfügbarem

Durchkontaktierung
MOQ
Verhandlungsfähig
Preis
Ohm ±5% des flammenfester nichtinduktiver KNP 0.25-10W schmelzbarer Draht-gedrehtes Widerstand-0.1-1000 mit kleinerem verfügbarem
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Name: Wire Wound Resistor
Rated Power: 0.25W~10W
Resistance Value: 0.1-1000 Ohm (E24)
Tolerance: F : ±1% G : ±2% J : ±5%
Package: Tape or Bulk

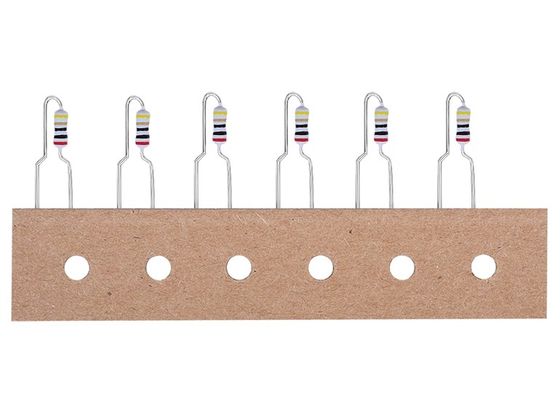

Forming: Horizontal/vertical
Temp. Coefficient: ±350PPM/℃
Operating Temperature: -55℃~ +155℃
Hervorheben:

Flammenmelder-Sensor

,

thermische Sicherung des Oberflächenbergs

Grundinformation
Herkunftsort: China
Modellnummer: KNP
Zahlung und Versand AGB
Verpackung Informationen: Band (Nichterfüllung) oder Masse
Lieferzeit: 2 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 10KKPCS pro Monat
Produkt-Beschreibung

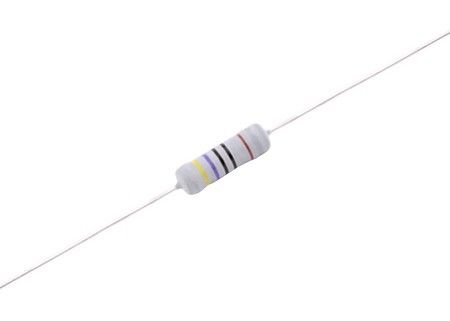

Flammfest Nicht-Induktiv KNP 0,25-10 Watt Schmelzdraht Wund Widerstand 0,1-1000 Ohm ± 5% mit kleineren Größen verfügbar


Einleitung

Um den alkalischen weniger keramischen Kern mit Metalllegierung Widerstand Draht und Beschichtung mit Siliziumharz, die Draht Wunde Widerstand KNP-Serie macht
Klein im Vergleich zu anderen Widerständen
Elektrische und mechanische Stabilität und hohe Zuverlässigkeit
Ohm ±5% des flammenfester nichtinduktiver KNP 0.25-10W schmelzbarer Draht-gedrehtes Widerstand-0.1-1000 mit kleinerem verfügbarem 0
Eigenschaften

Hochstabile Pulsmerkmale!
Erfüllen der Anforderungen von JIS-C-5201!
Super Wärmeabbau!
Nicht so laut!
Keine jährliche Verschiebung des Widerstandswerts!
Auf Anfrage sind spezielle enge Toleranzen verfügbar

Außendimensionen (Einheit: mm)

P-Typ

Der 5. Farbband; KNP-Typ in “Schwarz”, NKNP-Typ in “Grün”

Typ Abmessungen

Normalgröße

Kleine Größe

Ein bis zwei.0 L±1.0 ψD Bei der Anlage werden die folgenden Bedingungen erfüllt:05 H±2.0

KNP1/2W,

NKNP1/2W

KNP1WS,

NKNP1WS

60 9.0 3.2 ± 0.5 0.50 28

KNP1W,

NKNP1W

KNP2WS,NKNP2WS 60 11.5 4.5±1.0 0.68 25
73 11.5 4.5±1.0 0.68 31

KNP2W,

NKNP2W

KNP3WS,NKNP3WS 60 15.5 5.0±1.0 0.68 23
81 15.5 5.0±1.0 0.68 33

KNP3W,

NKNP3W

KNP5WS,

NKNP5WS

94 17.5 6.0±1.0 0.68 38
KNP5W,NKNP5W 94 24.5 8.0±1.0 0.68 35

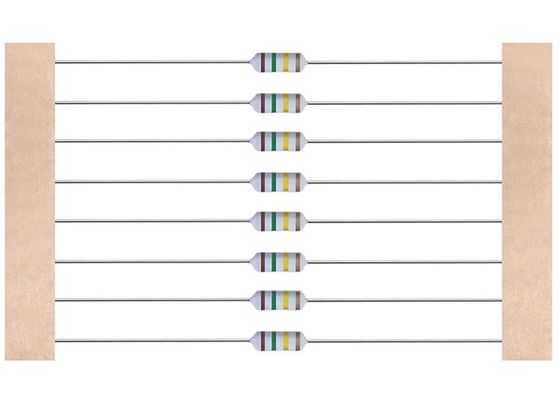

Achsverbindung mit Blei

Txx Typ

Ohm ±5% des flammenfester nichtinduktiver KNP 0.25-10W schmelzbarer Draht-gedrehtes Widerstand-0.1-1000 mit kleinerem verfügbarem 1

Typ

Aufnahme

Abmessungen

Normalgröße

Kleine Größe

L W P

L1-L2

Max, du bist ein guter Mann.

T

Z

Max, du bist ein guter Mann.

R

Max, du bist ein guter Mann.

t

Max, du bist ein guter Mann.

E

Max, du bist ein guter Mann.

S

Max, du bist ein guter Mann.

KNP 1/2W KNP 1WS T52 9.0±1.0 52±1.0 5 ± 0.5 1.0 6 ± 0.5 1.2 0 3.0 0.6 0.5
KNP 1W KNP 2WS T52 11.5±1.0 52±1.0 5 ± 0.5 1.0 6 ± 0.5 1.2 0 3.0 0.6 0.5
T66 11.5±1.0 66 ± 1.0 5 ± 0.5 1.0 6 ± 0.5 1.2 0 3.0 0.6 0.5
KNP2W KNP 3WS T52 15.5±1.0 52±1.0 10 ± 0.5 1.0 6 ± 0.5 1.2 0 3.0 0.6 0.5
T73 15.5±1.0 73±1.0 10 ± 0.5 1.0 6 ± 0.5 1.2 0 3.0 0.6 0.5
KNP3W KNP5WS T84 17.5±1.5 84±1.0 10 ± 0.5 1.0 6 ± 0.5 1.2 0 3.0 0.6 0.5
KNP5W T84 24.5±1.0 84±1.0 10 ± 0.5 1.0 6 ± 0.5 1.2 0 3.0 0.6 0.5

Typ MB und Typ M und Typ MK

MB

Ohm ±5% des flammenfester nichtinduktiver KNP 0.25-10W schmelzbarer Draht-gedrehtes Widerstand-0.1-1000 mit kleinerem verfügbarem 2

Watt

Abmessungen (mm)
D L P±1.0 H1±1.0 H2±0.5 t±0.15 qMax
1/2w, 1w 3.2 ± 0.5 9.0±1.0 12.5/15 10.5 4.5 1.2 3
1w,2w 4.5±1.0 11.5±1.0 15 10.5 4.5 1.25 3
2w,3w 5.0±1.0 15.5±1.0 20 10.5 4.5 1.25 3
3W5WS 6.0±1.0 17.5±1.0 25 10.5 4.5 1.25 3
5W 8.0±1.0 24.5±1.0 30 10.5 4.5 1.25 3

M

Ohm ±5% des flammenfester nichtinduktiver KNP 0.25-10W schmelzbarer Draht-gedrehtes Widerstand-0.1-1000 mit kleinerem verfügbarem 3

Watt

Abmessungen (mm)
ΦD L P±1.0 H±1.0
1/2w, 1w 3.5 ± 0.5 9.0±1.0 12.5/15 10
1w,2w 4.5±1.0 11.5±1.0 15 10
2w,3w 5.0±1.0 15.5±1.0 20 10
3w 6.0±1.0 17.5±1.0 25 10
5w 8.0±1.0 24.5±1.0 30 10

MK

Ohm ±5% des flammenfester nichtinduktiver KNP 0.25-10W schmelzbarer Draht-gedrehtes Widerstand-0.1-1000 mit kleinerem verfügbarem 4

Watt

Abmessungen (mm)
D L P±1.0 H±1.0 H1±1.0
1/2w, 1w 3.2 ± 0.5 9.0±1.0 12.5 10 4.5
1w,2w 4.5±1.0 11.5±1.0 15 10 4.5
2w,3w 5.0±1.0 15.5±1.0 20 10 4.5
3W5WS 6.0±1.0 17.5±1.0 25 10 4.5

Der Typ F und der Typ FK2 und der Typ FKK

F

Ohm ±5% des flammenfester nichtinduktiver KNP 0.25-10W schmelzbarer Draht-gedrehtes Widerstand-0.1-1000 mit kleinerem verfügbarem 5

Watt

Abmessungen (mm)
ΦD L P±2.0 E Max H±1.0
1/2w, 1w 3.2 ± 0.5 9.0±1.0 6 3.5 5 bis 8
1w,2w 4.5±1.0 11.5±1.0 8 3.5 5 bis 8
2w,3w 5.0±1.0 15.5±1.0 8 3.5 5 bis 8
3w 6.0±1.0 17.5±1.0 8 3.5 5 bis 8

FK2

Ohm ±5% des flammenfester nichtinduktiver KNP 0.25-10W schmelzbarer Draht-gedrehtes Widerstand-0.1-1000 mit kleinerem verfügbarem 6

Watt

Abmessungen (mm)
ΦD L P±2.0 E Max H±1.0
1/2w, 1w 3.2 ± 0.5 9.0±1.0 6 3.5 5 bis 8
1w,2w 4.5±1.0 11.5±1.0 8 3.5 5 bis 8
2w,3w 5.0±1.0 15.5±1.0 8 3.5 5 bis 8
3w 6.0±1.0 17.5±1.0 8 3.5 5 bis 8

FKK

Ohm ±5% des flammenfester nichtinduktiver KNP 0.25-10W schmelzbarer Draht-gedrehtes Widerstand-0.1-1000 mit kleinerem verfügbarem 7

Watt

Abmessungen ((mm)
ΦD L P±1.0 E Max H1±1.0 H2±1.0
1/2w, 1w 3.2 ± 0.5 9.0±1.0 5 bis 7 3.5 8 4.5
1w,2w 4.5±1.0 11.5±1.0 5 bis 9 3.5 8 4.5
2w,3w 5.0±1.0 15.5±1.0 5 bis 9 3.5 8 4.5
3w 6.0±1.0 17.5±1.0 5 bis 10 3.5 8 4.5

Klebeband in Kartonverpackung (Ammo-Verpackung)

Typ

Formular

Anzahl

Abmessungen (mm)

Normalgröße

Kleine Größe

L W H

KNP1/2W,

NKNP1/2W

KNP1WS,

NKNP1WS

T52 2000 Stück 260 80 85

KNP1W,

NKNP1W

KNP2WS,

NKNP2WS

T52 1000 Stück 260 80 85
T67 1000 Stück 260 85 92

KNP2W,

NKNP2W

KNP3WS,

NKNP3WS

T52 1000 Stück 260 80 100
T73 1000 Stück 260 95 92

KNP3W,

NKNP3W

KNP5WS,

NKNP5WS

T84 500 Stück 260 110 75
KNP5W,NKNP5WS T84 250 Stück 260 110 75

Schüttgut

Typ

Formular

Anzahl

Abmessungen (mm)

Normalgröße

Kleine Größe

L W H

KNP1/2W,

NKNP1/2W

KNP1WS,

NKNP1WS

P 5000 Stück 240 140 76
Verformung 5000 Stück 240 140 76

KNP1W,

NKNP1W

KNP2WS,

NKNP2WS

P 2000 Stück 240 140 76
Verformung 2000 Stück 240 140 76

KNP2W,

NKNP2W

KNP3WS,

NKNP3WS

P 2000 Stück 240 140 76
Verformung 2000 Stück 240 140 76
KNP3W,NKNP3W

KNP5WS,

NKNP5WS

P 100 Stück 240 140 76
Verformung 250 Stück 240 140 76
KNP5W,NKNP5WS P 50 Stück 240 140 76
Verformung 50 Stück 240 140 76

Nennleistung

Nennleistung ist die maximale Leistung, die bei einer angegebenen Umgebungstemperatur kontinuierlich belastet werden kann.

70°C, wie in Tabelle 1 angegeben; jedoch wenn die Umgebungstemperatur 70°C übersteigt

Typ

Nennleistung

Dielektrische Beständigkeit

Spannung

KNP-Widerstand

Bereich ((Ω)

NKNP-Resistenz

Bereich ((Ω)

Normalgröße

KNP1/2W,

NKNP1/2W

0.5W 300 V 0.05Ω~1KΩ 0.1Ω~680Ω

KNP1W,

NKNP1W

1W 350 V

KNP2W,

NKNP2W

2W 350 V

KNP3W,

NKNP3W

3W 400 V

KNP5W,

NKNP5W

5W 400 V
Kleine Größe

KNP1WS,

NKNP1WS

1W 300 V 0.05Ω~1KΩ 0.1Ω~680Ω

KNP2WS,

NKNP2WS

2W 350 V

KNP3WS,

NKNP3WS

3W 350 V

KNP5WS,

NKNP5WS

5W 400 V

Farbcode

Farbe

1St.Abbildung

2undAbbildung

Multiplikator

Toleranz

Unterscheidung

Schwarz 0 0 100

KNP-Typ in “Schwarz”

NKNP-Typ in “Grün”.

Braun 1 1 101 ± 1% (F)
Rot 2 2 102 ± 2% (G)
Orangen 3 3 103
Gelb 4 4 104
Grün 5 5 105
Blau 6 6 106
Violett 7 7 107
Grau 8 8
Weiß 9 9
Gold 10- Nein. ± 5% (J)
Silber 10-2 ±10% (K)
Einfach

Ohm ±5% des flammenfester nichtinduktiver KNP 0.25-10W schmelzbarer Draht-gedrehtes Widerstand-0.1-1000 mit kleinerem verfügbarem 8


Bauwesen

Ohm ±5% des flammenfester nichtinduktiver KNP 0.25-10W schmelzbarer Draht-gedrehtes Widerstand-0.1-1000 mit kleinerem verfügbarem 9

Nein

Artikel

Material

1

Keramikkern

Es wird Keramik mit hohem Aluminiumgehalt verwendet.

2

Widerstandselement

Das Widerstandselement besteht aus Widerstandsdraht ((Beispiel:CN49W Φ1.0mm).

3

Terminal

- Eine Eisenkappe aus Zinn.

4

Verbindung

Der mit Löten beschichtete Bleitrahmen ist durch Schweißen an den Kappen zu befestigen.

5

Bleitrahmen

Löt- oder Zerspeicherdraht

6

Veredelungsmalerei

Die Verwendung von Siliziumharz entspricht der UL-94V-0 Nicht-entflammbaren Spezifikation.

7

Angabe

Farbcode.



Eigenschaften

Artikel

Leistung

Prüfmethoden ((In Übereinstimmung mit JIS C 5202)

Temperatur
Koeffizient

± 350 PPM/°C
(± 500 PPM/°C < 1Ω)

Befolgen Sie 5.2
R1-R
------------- x 106 PPM/C
R0(T1- Ich weiß nicht.0)

R0:Widerstandswert bei Raumtemperatur.0)

R1:Widerstandswert bei Raumtemperatur.plus 100°C(T1)


Kurze Zeit
Überlastung

Innerhalb von ± 2%+0,05Ω).

Keine Anzeichen von mechanischen Schäden.

Befolgen Sie 5.5
Nennspannung × 2,5 mal 5 s

Aber nicht über die maximale Überlastspannung hinaus.
(siehe Tabelle 1)

Artikel

Leistung

Prüfmethoden ((In Übereinstimmung mit JIS C 5202)

Isolierung
Widerstand

104MΩ oder mehr.

Befolgen Sie 5.6
V-Block-Methode

Der Widerstand wird 60 Sekunden lang bei Gleichspannung 500 V geprüft.

Dielektrische
Widerstand
Spannung

Keine Anzeichen von mechanischen Schäden,

oder Isolationsbruch.

Befolgen Sie 5.7
Dauerdruck, V-Block-Methode

Der Widerstand wird jeweils 60 Sekunden lang mit Wechselstrompotenzial geprüft. (siehe Tabelle 1).

Überlastung des Pulsens

Innerhalb von ± 2%+0,05Ω

Befolgen Sie 5.8

Nennspannung X 4 mal, 10000 Zyklen.

Es darf jedoch nicht die maximale Pulsspannung überschreiten. (siehe Tabelle 1).

Endfestigkeit

Keine Anzeichen von mechanischen Schäden.

Befolgen Sie 6.1

Zugfestigkeit

mm
Durchmesser

Zugkraft N ((kgf)

Zeit

Φ0,38 mm bis 0,50 mm 5 ((0.51)

10 ± 1
zweite

Φ0,50 mm bis 0,68 mm 10(1.02)

Torsionsfestigkeit: Um den Leitdraht an einem Punkt von etwa 6 mm bis 6,5 mm vom Widerstandskörper zu biegen.4 mm vom Biegepunkt Ende entfernt und drehen Sie es (im Uhrzeigersinn) um 360 Grad senkrecht auf die Widerstandsachse mit der gleichen Geschwindigkeit von 5 Sekunden pro Umdrehung, und wieder im Uhrzeigersinn, die eine ganze Runde ausmachen.

Artikel

Leistung

Prüfmethoden ((In Übereinstimmung mit JIS C 5202)

Widerstand gegen Lötwärme

Innerhalb von ± 1%+0,05Ω

Keine Anzeichen von mechanischen Schäden.

Befolgen Sie 6.4

350±10°C, 3±1 Sekunden

Nach dem Test für eine halbe Stunde frei.

Schweißbarkeit

Mindestens 95% mit neuem Lötwerk bedeckt.

Befolgen Sie 6.5

Prüftemperatur des Lötmittels:255±5°C

Zeit des Eintauchens in das Lötmittel: 3 ± 1,0 s

Widerstandsfähigkeit gegen Lösungsmittel

Keine Verschlechterung der Schutzbeschichtung und der Markierungen.

Befolgen Sie 6.9

Die Proben werden 3 Minuten lang vollständig mit Ultraschall in ein Isoproalkoholbad getaucht.

Temperaturzyklus

Innerhalb von ± 1%+0,05Ω

Keine Anzeichen von mechanischen Schäden.

Befolgen Sie 7.4
Niedrigseite: -55°C/30min, Raumtemperatur: 10 bis 15min
Hochseite: 80°C/30min, Raumtemperatur: 10 bis 15min
5 Zyklen

Lastlebensdauer bei Feuchtigkeit

Innerhalb von ± 5%+0,05Ω

Befolgen Sie 7.9
40 ± 2 °C, 90 bis 95% pH, 1000 h
Nennspannung (90 min eingeschaltet, 30 min ausgeschaltet)

Dauer der Belastung

Innerhalb von ± 5%+0,05Ω

Befolgen Sie 7.10
70 ± 3 °C, 1000 h
Nennspannung (90 min eingeschaltet, 30 min ausgeschaltet)
