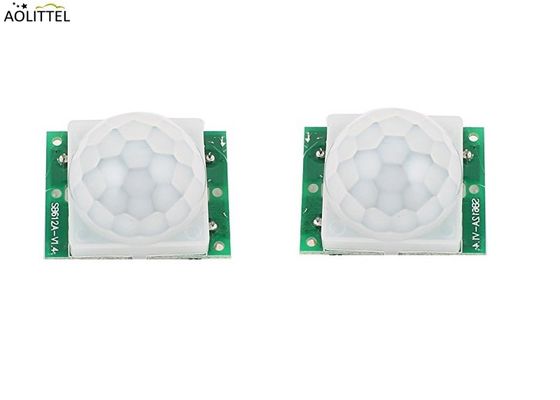

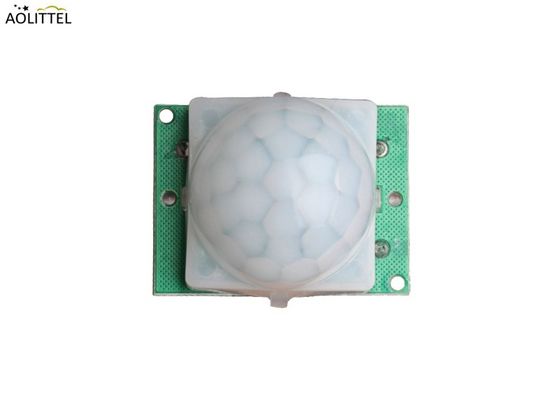

PIR-Module SB612 mit Sensorabstand von 10 m und Messwinkel von 120 Grad
Beschreibung
SB612A ist ein pyroelektrisches Sensormodul, das für die Erkennung des menschlichen Körpers entwickelt wurde.
PIR-Sensor kombiniert mit einer Fresnel-Linse, die auf einem kompakten PCB montiert ist, und begrenzte Komponenten, um
Verzögerungszeit, Lux ist einstellbar.
Siehe auch:
Herunterladen- Was ist?
Eigenschaften
| Typ: |
SB612 |
| Größe: |
32*24 mm |
| Versorgungsstrom: |
DC3V bis 15V |
| Stromabfluss: |
< 20 μA |
| Ausgangsspannung: |
Eintritt: 3 V bis 15 V Ausgang:3.3V |
| Verzögerungszeit: |
Verzögerungszeit, Empfindlichkeit, Lichtverstellbarkeit |
| Operation Temperaute: |
-20°C bis 60°C |
| Infrarot-Sensor: |
Dual-Element, geringer Lärm, hohe Empfindlichkeit |
| Lichtsensor: |
CdS ((Kann nach Kundenwunsch hinzugefügt werden) |
| TTL-Ausgabe: |
TTL-Ausgang kann direkt mit einem Mikrocontroller oder einem Logikgerät verbunden werden |
| Empfindlichkeit: |
Hohe Empfindlichkeit |
Schematisches Diagramm
Linsen
Durchmesser des Objektivs: 24 mm (Standard), Winkel≤120°, Messbereich<10M.
Abmessungen (Einheit: mm)
Anwendungsleitfaden
Funktionen:
1. Gleichspannungs-Eingang: Versorgungsspannung (DC3.0V-12V)
2. TEST: Prüfstapel für die Ausgabe. Mit Ausgabe, Signal hoher Leistung (3,0 V); ohne Ausgabe, Signal niedriger Leistung (0 V)
3.LOAD+: Anode der Last. LOAD-: Kathode der Last. Spannung der Last und.
Der maximale Strom mit Last beträgt 100mA.
4Lux-Anpassung.
5. DELAY_TIME: Anpassung der Verzögerungszeit.
Einstellung der Parameter
1. Eingangsspannung und Ruhezustand
Das Modul muss eine LDO hinzufügen.
2. Anpassung der Empfindlichkeit
Eine Spannung, die auf den SENS-Eingang angewendet wird, setzt den Schwellenwert, der zur Erkennung eines PIR-Signals zwischen den PIRIN-
und NPIPIN-Eingänge.VSS wählt die Mindestschwellenspannung aus.Jede Spannung über VDD/4 wird ausgewählt
die Höchstschwelle, die die am wenigsten empfindliche Einstellung für die PIR-Signaldetektion darstellt.
3. Lichtsteuerung
Wenn die OEN-Spannung von niedrig auf hoch ist, wenn sie höher ist als 0,4DD ((1,2V),Aktivieren Sie die OEN-Ausgabe.
von hoch auf niedrig, bei niedrigerem 0.2VDD ((0.6V),Vout-Ausgang deaktiviert.
4. Verzögerungszeit Anpassung
| Schritt |
Zentralspannung ONTIME (V) |
Pünktlich |
Spannung ((V) |
Aufziehung
Widerstand |
Zurückziehen
Widerstand |
| (VDD*(Schritt*2) +3)/128 |
(typisch) |
(VDD=3V) |
| 0 |
3/128 oder niedriger |
2.3 |
0 |
Nein |
0R |
| 1 |
(VDD*2+3)/128 |
4.7 |
0.07 |
1M |
24K |
| 2 |
(VDD*4+3)/128 |
7 |
0.117 |
1M |
39K |
| 3 |
(VDD*6+3)/128 |
9.4 |
0.164 |
1M |
56K |
| 4 |
(VDD*8+3)/128 |
18.7 |
0.21 |
1M |
75K. |
| 5 |
(VDD*10+3)/128 |
37 |
0.257 |
1M |
91K |
| 6 |
(VDD*12+3)/128 |
56 |
0.304 |
1M |
110K |
| 7 |
(VDD*14+3)/128 |
1 Minute 15 Sekunden |
0.351 |
1M |
130K. |
| 8 |
(VDD*16+3)/128 |
2 Minuten 30 Sekunden. |
0.398 |
1M |
150K. |
| 9 |
(VDD*18+3)/128 |
Fünf Minuten. |
0.445 |
1M |
174K |
| 10 |
(VDD*20+3)/128 |
7 Minuten und 29 Sekunden. |
0.492 |
1M |
200K. |
| 11 |
(VDD*22+3)/128 |
9 Minuten und 59 Sekunden. |
0.539 |
1M |
220 K. |
| 12 |
(VDD*24+3)/128 |
19 Minuten und 58 Sekunden |
0.585 |
1M |
240K. |
| 13 |
(VDD*26+3)/128 |
39 Minuten und 56 Sekunden |
0.632 |
1M |
270K. |
| 14 |
(VDD*28+3)/128 |
59 Minuten und 25 Sekunden |
0.679 |
1M |
294K |
| 15 |
(VDD*30+3)/128 oder höher |
1 Stunde 20 Minuten |
3 |
0R |
Nein |
Anmerkung
Aufgrund der hohen Empfindlichkeit des PIR-Sensors wird die Verwendung des Moduls in folgenden Fällen nicht empfohlen:
oder ähnliche Erkrankungen.
A) bei schnellen Umweltveränderungen
B) bei starkem Schock oder Schwingungen
C) an einem Ort, an dem ein Hindernis besteht (z. B. Glas), durch das IR nicht innerhalb der Grenzen der Grenzen hindurchgehen kann.
Entdeckungsbereich.
D) direktem Sonnenlicht ausgesetzt
E) direktem Wind aus einer Heizung oder Klimaanlage ausgesetzt
