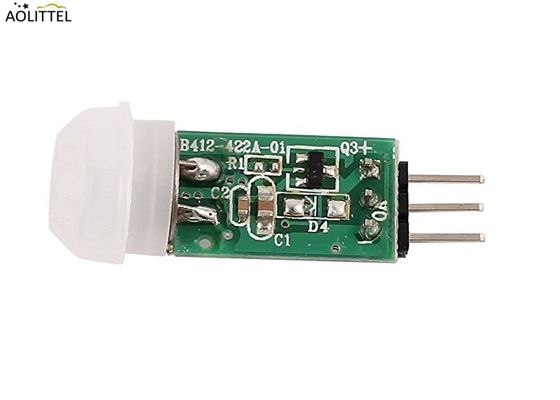

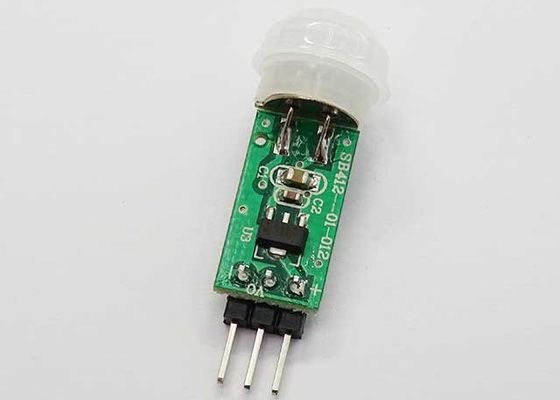

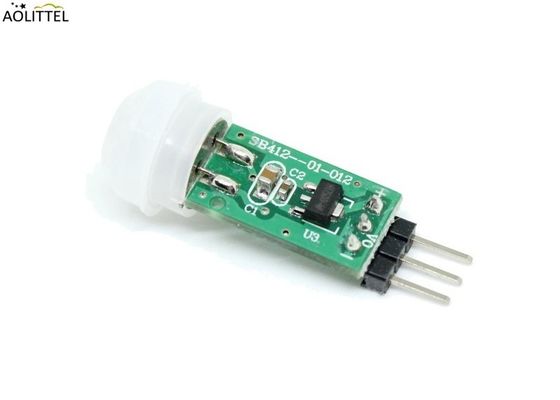

Modul-passiver Infrarotbewegungs-Sensor SB412 3M--5mminiaturprüfer-PIR Dectector mit Fresnellinse PWB-Widerstand

3m-5m Miniaturcontroller PIR-Detektor Modul Passiv-Infrarot-Bewegungssensor SB412 mit Fresnel-Linsen-PCB-Widerstand

Hauptparameter

Allgemeine

SB412Aist das neueste digitale Sensormodul, das auf dem digitalen Sensor AM412 basiert.
Fresnel-Linsen, PCB und ein paar Widerstände

Siehe auch: Herunterladen- Was ist?

Informationen über die Linse

Durchmesser des Objektivs: 13,6 mm (Standard), Winkel≤100° und Reichweite<5M.

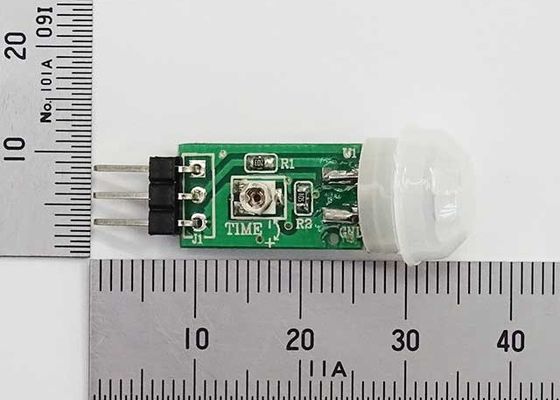

Kompakte Größe

Schematisches Diagramm

Anwendungsbezeichnung

Funktionen:
1Gleichspannungs-Eingang: Betriebsspannung oder Eingangsspannung (Bereich 3V-12V Gleichspannung)
2. VOUT:Ausgang: Hochleistungssignal 3V".Standby 0V
VOutput kann durch Hinzufügen einiger Komponenten genauso sein wie DC-Input
3. Verzögerungszeit Anpassung: die Standardverzögerungszeit beträgt 10 s, kann durch Wechseln des Widerstands eingestellt werden ((siehe folgende Verzögerungszeit Anpassung Form)

Zeitverzögerungsanpassung

"Was ist ein PIR-Sensor?"

PIR-Sensoren lassen Bewegung spüren, fast immer verwendet, um zu erkennen, ob sich ein Mensch innerhalb oder außerhalb des Sensorbereichs bewegt hat.Aus diesem Grund sind sie häufig in Haushaltsgeräten und Geräten zu finden, die in Haushalten oder Unternehmen verwendet werden.Sie werden oft als PIR, "passive Infrarot", "Pyroelektrische" oder "IR-Bewegungssensoren" bezeichnet.

PIRs bestehen grundsätzlich aus einem pyroelektrischen Sensor (der oben wie ein rundes Metallglas mit einem rechteckigen Kristall in der Mitte zu sehen ist), der Infrarotstrahlung erkennen kann.Alles emittiert eine geringe Strahlung.Der Sensor in einem Bewegungssensor ist tatsächlich in zwei Hälften geteilt.Der Grund dafür ist, dass wir versuchen, Bewegung (Veränderung) nicht durchschnittliche IR-Niveaus zu erkennenWenn eine Hälfte mehr oder weniger IR-Strahlung sieht als die andere, schwankt die Ausstrahlung hoch oder niedrig.

Neben dem pyroelektrischen Sensor gibt es eine Reihe von unterstützenden Schaltungen, Widerstände und Kondensatoren.Zweifellos ein sehr günstiger Chip.Dieser Chip nimmt den Ausgang des Sensors und erledigt eine kleine Verarbeitung, um einen digitalen Ausgangspuls vom analogen Sensor zu emittieren.

Für viele grundlegende Projekte oder Produkte, die erkennen müssen, wann eine Person das Gebiet verlassen oder betreten hat, oder sich nähert, sind PIR-Sensoren großartig.haben einen weiten ObjektivbereichBeachten Sie, dass PIRs Ihnen nicht sagen, wie viele Menschen in der Nähe sind oder wie nahe sie dem Sensor sind,Die Linse ist oft auf eine bestimmte Streuung und Entfernung fixiert (obwohl sie irgendwo gehackt werden kann) und sie werden auch manchmal von Haustieren ausgelöstExperimentieren ist der Schlüssel!
