Name: Bad-Foto-leitfähiger analoger linearer Optokoppler WDYJ-0202 St. Vactrol LCR-0202 Kreuz-4Pins mit Vorwärtsspannung 2.5V
Brand: Aolittel Technology Co.,Ltd
SKU: WDYJ-0202
Availability: InStock

Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat

Eigenschaften

Technische Daten

Modell: Foto-leitfähiger analoger linearer Optokoppler des Bad-4Pins

Verkapselung: DIP-4

Eingangsstrom: 0-20mA, maximal: 40mA

Eingangsspannung: 1.6-2.5Vdc

Ertrag-Licht-Widerstand: 50 Ohm-1K Ohm@20mA-0.01mA

Ertrag-Dunkelwiderstand: 1-10M Ohm (gemessen nach sek der Abkürzung 10)

Reaktionszeit: <2>

Isolierungs-Spannung: >2000VRMS

Arbeitsfrequenz: <300khz>

Terminalwiderstands-Spannung: <50v>

Hervorheben:

Flammenmelder-Sensor

rückstellbare Sicherung des Oberflächenbergs

Grundinformation

Markenname: Ao littel

Modellnummer: WDYJ-0202

Zahlung und Versand AGB

Verpackung Informationen: Masse, 1000pcs/Bag, 3000pcs/CARTON.

Lieferzeit: 10 Arbeitstage

Zahlungsbedingungen: T/T, Western Union,

Versorgungsmaterial-Fähigkeit: 100.000.000 Stücke pro Monat

Galerie

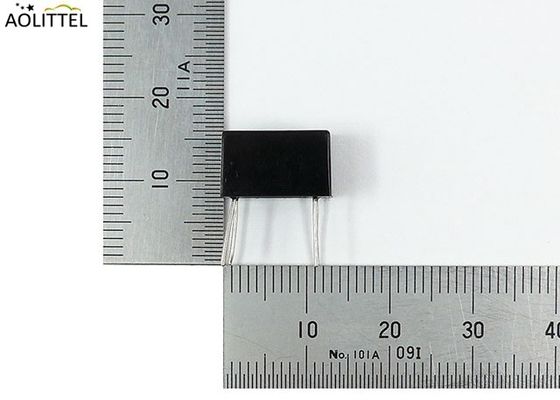

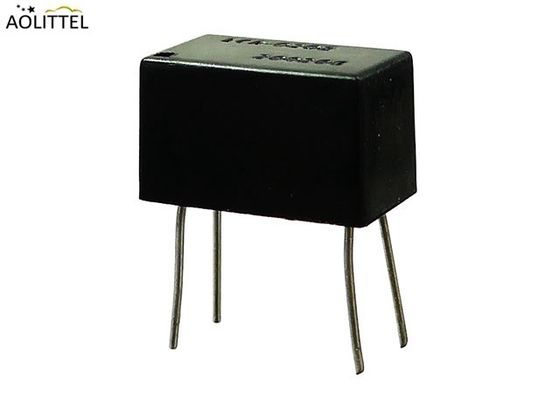

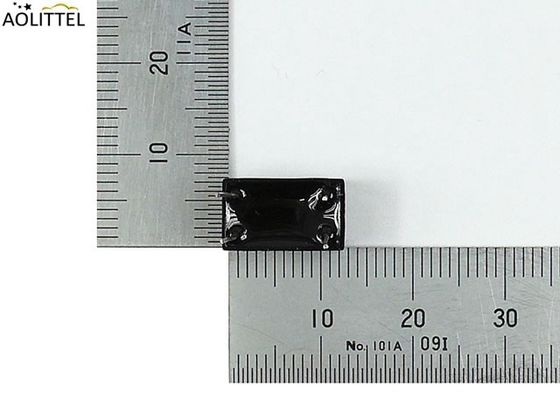

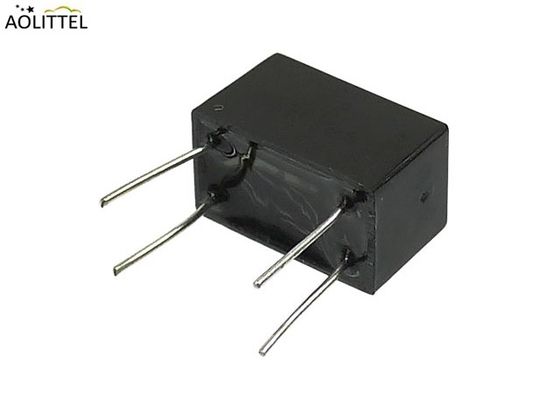

Bad-Foto-leitfähiger analoger linearer Optokoppler WDYJ-0202 St. Vactrol LCR-0202 Kreuz-4Pins mit Vorwärtsspannung 2.5V

Produkt-Beschreibung

ST Vactrol LCR-0202 Cross 4Pins Dip Fotoleitender analoger linearer Optocoupler WDYJ-0202 mit Vorwärtsspannung 2,5 V

Strukturdiagramm(Einheit:mm Toleranz: ±0,1)

Bad-Foto-leitfähiger analoger linearer Optokoppler WDYJ-0202 St. Vactrol LCR-0202 Kreuz-4Pins mit Vorwärtsspannung 2.5V 0

Elektrooptische Eigenschaften Ta=25°C

LED-Leuchte

Parameter	Symbol	Prüfbedingungen	- Ich weiß nicht.	Das ist typisch.	Max, du bist ein guter Mann.	Einheit
Vorwärtsstrom	Ich..._F			20		mA
Vorwärtsspannung	V_F	Ich..._F=20mA	1.9	2.0	2.5	V
Umkehrstrom	Ich..._R	V_R=4V			10	μA

ZELLEN

Parameter	Symbol	Prüfbedingungen	- Ich weiß nicht.	Das ist typisch.	Max, du bist ein guter Mann.	Einheit
Höchstspannung der Zelle	V_C	(Peak AC oder DC)			60	V
Machtverlust	P_D	Linear auf 0 bei 75°C abschmelzen			50	mW

Verknüpft

Parameter	Prüfbedingungen	Über den Widerstand (R)_(Auf)/ KΩ			Ausgeschalteter Widerstand (R)_{Ausgeschaltet})^※2/MΩ
Parameter	Prüfbedingungen	- Ich weiß nicht.	Das ist typisch.	Max, du bist ein guter Mann.	Ausgeschalteter Widerstand (R)_{Ausgeschaltet})^※2/MΩ
WDYJ-0202RA	Ich..._F=1mA^※1			0.7	1
WDYJ-0202RB	Ich..._F=1mA^※1	0.65		1.1	1
WDYJ-0202RC	Ich..._F=1mA^※1	1.05		1.56	1
Die WDYJ-0202RC1	Ich..._F=1mA^※1	0.8		1.5	200
Die WDYJ-0202RD	Ich..._F=1mA^※1	1.48		2.6	1
Die WDYJ-0202RD1	Ich..._F=1mA^※1	1.48		2.5	200
Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten.	Ich..._F=1mA^※1	2.5		5	2
Die WDYJ-0202RG	Ich..._F=1mA^※1	5		10	2
WDYJ-0202RH	Ich..._F=1mA^※1	10		20	30
WDYJ-0202RI	Ich..._F=1mA^※1	20		40	10
Aufstiegszeit_R)	Zeit bis zu 63% der Endleitfähigkeit @ IF= 20mA		3.5		msec
Herbstzeit_F)	Zeit bis zu 100 K nach Entfernung von IF = 20mA		500		msec
Zelltemperaturkoeffizient	IF > 5 mA		0.7		%/°C

^※1gemessen nach einer dunklen Geschichte von einer Woche

^※210 Sekunden nach I_F=0,5V Gleichspannung auf Zelle

Anwendung

Schutz und Steuerung des Audioverstärkers
Lautstärkungsbegrenzung
Elektrische abgeschirmte Isolationskopplung
Anpassung der Lichter und Drehzahlregelung

Siehe auch: Herunterladen- Was ist?

Beschreibung

Die analoge lineare optische Kopplung ist eine photoelektrische Komponente, die den unterschiedlichen Strom eingibt, um die Widerstandsänderungen zu steuern.Alterung und Prüfung. Das Produkt wird weit verbreitet durch aktuelle Eingangssteuerung und reinen Widerstand mit Nichtpolarität Ausgang verwendet. Unsere Firma besitzen das Patent der Herstellung und die Patentnummer ist ZL02225334.3.

Eigenschaften

1Rein Widerstand und nicht-polarer Ausgang.
2- Breite Bandbreite an analogen linearen Widerständen, niedriger An und Abwiderstand.
3. Einfache Schaltkreiskonfiguration geeignet für DC- und AC-Anwendungen.
4Eintritts-Ausgangs-Isolation und niedrig verzerrte Kopplung.
5- Verkapselung mit PPO-Hochtemperaturmaterial.

Haupteigenschaftskurve

Bad-Foto-leitfähiger analoger linearer Optokoppler WDYJ-0202 St. Vactrol LCR-0202 Kreuz-4Pins mit Vorwärtsspannung 2.5V 2

Aufmerksamkeit:Es wird empfohlen, den Lötfeder vom Unterteil des Optocouplers fernzuhalten, die Lötzeit sollte so kurz wie möglich sein.

Grundlegende Anwendungs- und Prüfschaltung

Größe und Tag:
