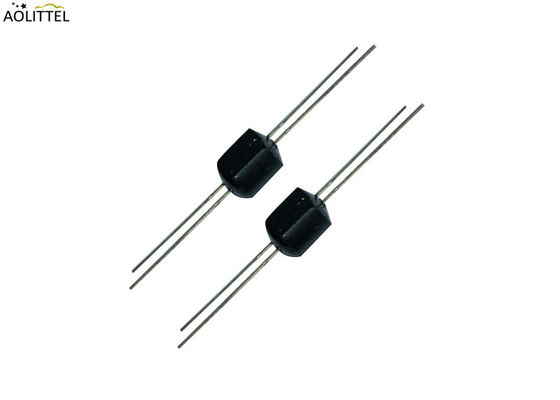

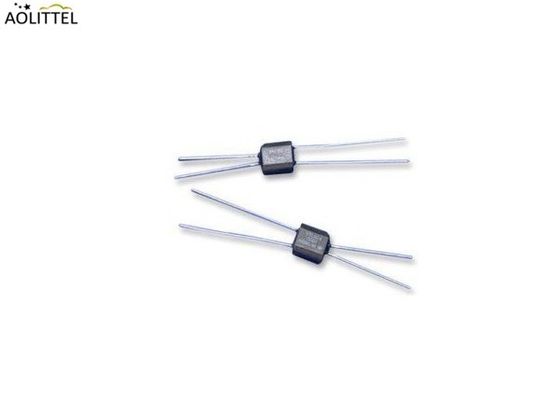

Hohe Gewinn-Stabilitäts-Fotozelle ausgegebener analoger linearer Optokoppler WDYJ-1210 10.5x7.5mm zur Motordrehzahlsteuerung

1000 Stück
MOQ
Verhandlungsfähig
Preis
Hohe Gewinn-Stabilitäts-Fotozelle ausgegebener analoger linearer Optokoppler WDYJ-1210 10.5x7.5mm zur Motordrehzahlsteuerung
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Produktbezeichnung: Linearer Optokoppler WDYJ-1210
Anzahl der Stifte: 4 Stifte
Produktpalette: WDYJ-1210-Serie
Optokoppler-Gehäusestil:: Akziale
Isolationsspannung: 2000V
Vorwärtsstrom bei max. Vorwärtsstrom bei max: 20 mA
Abmessung: 10.5x7.5mm
Funktionieren/Lagertemperatur: -40 zu 75C
Vorwärtsspannung: 1.9-2.5V
Machtverlust: 50mW
Anstiegszeit (TR): 3.5msec
Abfallzeit (TF): 500msec
Hervorheben:

Flammenmelder-Sensor

,

rückstellbare Sicherung des Oberflächenbergs
Grundinformation
Markenname: Ao littel
Modellnummer: Reihe WDYJ-1210
Zahlung und Versand AGB
Verpackung Informationen: Masse
Lieferzeit: 10 Arbeitstage
Zahlungsbedingungen: Western Union, T/T
Versorgungsmaterial-Fähigkeit: 100.000.000 Stücke pro Monat
Produkt-Beschreibung


Hochgewinnstabilität Fotozellenausgang Analog linearer Optocoupler WDYJ-1210 10,5x7,5mm für die Motorgeschwindigkeitsregelung


Eigenschaften

Rein Widerstandsmaterial, nicht-polare Leistung
Einfache Schaltkreisstruktur für Gleichstrom- oder Wechselstromanwendungen
Gute Isolierung zwischen Eingang und Ausgang, Koppelung mit geringer Verzerrung


Siehe auch:Hohe Gewinn-Stabilitäts-Fotozelle ausgegebener analoger linearer Optokoppler WDYJ-1210 10.5x7.5mm zur Motordrehzahlsteuerung 0 Herunterladen- Was ist?


Strukturdiagramm: Einheit: mm

Hohe Gewinn-Stabilitäts-Fotozelle ausgegebener analoger linearer Optokoppler WDYJ-1210 10.5x7.5mm zur Motordrehzahlsteuerung 1


Absolute Höchstwerte @ 25°C

Parameter Ratings Einheit
Isolationsspannung (Peak) 2000 V
Löttemperatur 260 < 5 Sek °C
Betriebstemperatur - 40 bis 75 °C
Speichertemperatur - 40 bis 75 °C



Elektrooptische Eigenschaften @ 25°C

LED-Leuchte

Parameter Symbol Prüfbedingungen - Ich weiß nicht. Das ist... Max, du bist ein guter Mann. Einheit
Vorwärtsstrom Ich...F 20 mA
Vorwärtsspannung VF Ich...F=20mA 1.9 2.0 2.5 V
Umkehrstrom Ich...R VR=4V 10 μA

ZELLEN

Parameter Symbol Prüfbedingungen - Ich weiß nicht. Das ist... Max, du bist ein guter Mann. Einheit
Höchstspannung der Zelle VC (Peak AC oder DC) 60 V
Machtverlust PD Linear auf 0 bei 75°C abschmelzen 50 mW

Verknüpft

Parameter Prüfbedingungen Bei Widerstand (RON) / KΩ Ausgeschalteter Widerstand (ROFF) ※2 /MΩ
- Ich weiß nicht. Das ist typisch. Max, du bist ein guter Mann.
WDYJ-1210RA IF=1mA※1 0.7 1
WDYJ-1210RB IF=1mA※1 0.65 1.1 1
WDYJ-1210RC IF=1mA※1 1.05 1.56 1
WDYJ-1210RC1 IF=1mA※1 0.8 1.5 200
WDYJ-1210RD IF=1mA※1 1.48 2.6 1
WDYJ-1210RD1 IF=1mA※1 1.48 2.5 200
WDYJ-1210RE IF=1mA※1 2.5 5 2
WDYJ-1210RG IF=1mA※1 5 10 2
WDYJ-1210RH IF=1mA※1 10 20 30
WDYJ-1210RI IF=1mA※1 20 40 10
Aufstiegszeit Zeit bis zu 63% der Endleitfähigkeit @ IF= 20mA 3.5 msec
Herbstzeit Zeit bis zu 100 kW nach Entfernung von IF = 20mA 500 msec
Zelltemperaturkoeffizient IF > 5 mA 0.7 %/°C

※1gemessen nach einer dunklen Geschichte von einer Woche
※210 Sekunden nach IF=0,5V Gleichspannung auf Zelle


Beschreibung

Ein Optocoupler ist ein Gerät, das hauptsächlich aus LED & Photocell besteht. Es wird auch als Opto-Isolator, optischer Isolator, Photocoupler bezeichnet. Das Eingangselement ist LED und das Ausgangselement ist die Photocell.Wenn es Strom ist auf die LED angewendet, schaltet sich die Ausgangsphotovolle an. Sie arbeiten zusammen, um eine elektrische Isolation zu schaffen. Das heißt, es gibt einen kurzen optischen Übertragungsweg, um ein Signal zwischen LED und Photocell zu übertragen,während sie elektrisch isoliert sind.

Anwendungen

Schutz und Steuerung des Audioverstärkers
Elektrische abgeschirmte Isolationskopplung
Kommunikationsübertragung und automatische Steuerung
Anpassung der Lichter und Drehzahlregelung
Industrie, Antrieb und Steuerung



Haupteigenschaftskurve


Hohe Gewinn-Stabilitäts-Fotozelle ausgegebener analoger linearer Optokoppler WDYJ-1210 10.5x7.5mm zur Motordrehzahlsteuerung 2
Hohe Gewinn-Stabilitäts-Fotozelle ausgegebener analoger linearer Optokoppler WDYJ-1210 10.5x7.5mm zur Motordrehzahlsteuerung 3

Aufmerksamkeit:Es wird empfohlen, den Lötfeder vom Unterteil des Optocouplers fernzuhalten, die Lötzeit sollte so kurz wie möglich sein.
