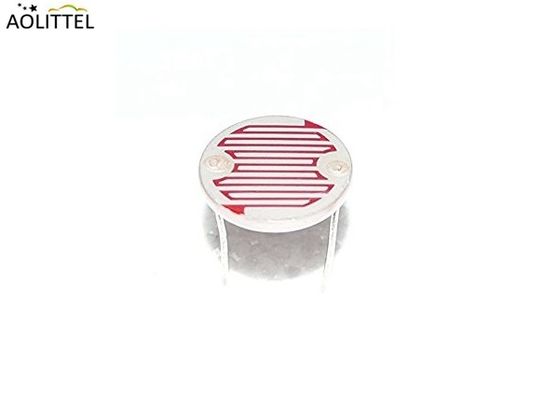

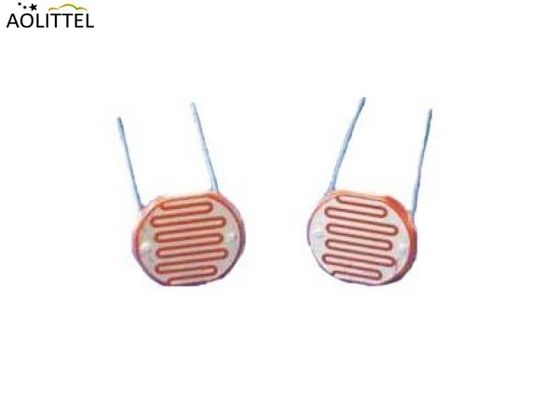

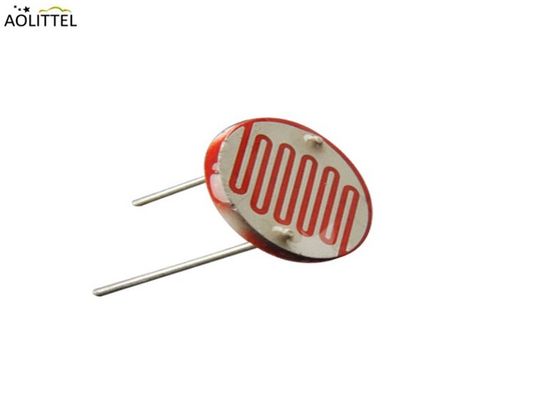

CDs Photoresistor-Lichtsensor GM20539 des Epoxidharz-Paket-Durchmesser-20mm für Sensor-Anwendungen

Epoxidharz Packungsdurchmesser 20 mm CdS Photoresistor Lichtsensor GM20539 für Sensoranwendungen


Elektronische Eigenschaften

Siehe auch: Herunterladen- Was ist?


Abmessungseinheit: mm



Terminologie

Lichtwiderstand:
Messung bei 10 Lux bei Standardlicht A (2854K Farbtemperatur) und 2 Stunden Vorbeleuchtung bei 400-600
Lux vorherige Prüfung.
Der Dunkle Widerstand:
Messung bei 10 Sekunden nach Schließung von 10 Lux.
III Gamma-Karakteristik:
Unter 10 Lux und 100 Lux und angegeben durch
Die in Absatz 1 Buchstabe b genannten Daten werden in der Tabelle 1 aufgeführt.
R10, R100: Widerstand bei 10 Lux und 100 Lux.
Die Toleranz von γ beträgt ±0.1.
Pmax:
Max. Leistungsausfall bei Umgebungstemperatur von 25°C. Bei höherer Umgebungstemperatur
Die zulässige Leistung kann gesenkt werden.
V Vmax:
Max. Spannung im Dunkeln, die kontinuierlich auf die Vorrichtung angewendet werden kann.
Vl Spektralspitze:
Die Spektralempfindlichkeit von Photoresistoren hängt von der Wellenlänge des Lichtes ab, dem sie ausgesetzt sind, und in
Die Toleranz für Spektralspitzen beträgt ±50 nm.

Physikalische und ökologische Merkmale

Eigenschaften

Schnelle Reaktion
Zuverlässige Leistung
Epoxy- oder hermetische Verpackung
Gute Eigenschaften des Spektrums


Anwendung

Fotoschalter
Fotoelektrische Steuerung
Automatischer Blitz für die Kamera
Elektronisches Spielzeug, industrielle Steuerung


Beschreibung

Fotokellchen sind Sensoren, die es ermöglichen, Licht zu erkennen. Sie sind klein, preiswert, leistungsarm, einfach zu bedienen und verschleiern sich nicht. Aus diesem Grund erscheinen sie oft in Spielzeug, Geräten und Geräten.Sie werden oft als CdS-Zellen bezeichnet (sie bestehen aus Cadmiumsulfid), lichtabhängige Widerstände (LDR) und Photoresistoren.

Fotozellen sind im Grunde ein Widerstand, der seinen Widerstandswert (in Ohm Ω) je nachdem ändert, wie viel Licht auf das krumme Gesicht scheint.leicht in vielen Größen und Spezifikationen zu bekommenEin solcher Prozess ist jedoch sehr ungenau. Jeder Photozell-Sensor wirkt ein wenig anders als der andere, auch wenn er aus derselben Charge stammt. Die Unterschiede können sehr groß sein, 50% oder mehr!,Sie sollten nicht verwendet werden, um zu versuchen, präzise Lichtniveaus in Lux oder Millicandela zu bestimmen. Stattdessen können Sie erwarten, nur grundlegende Lichtveränderungen zu bestimmen.

Für die meisten lichtempfindlichen Anwendungen wie "ist es hell oder dunkel draußen", "gibt es etwas vor dem Sensor (das Licht blockieren würde)","Stört etwas einen Laserstrahl?", oder "welcher von mehreren Sensoren am meisten Licht trifft", können Fotozellen eine gute Wahl sein!



Probleme mit mehreren Sensoren
Wenn Sie beim Hinzufügen von Sensoren feststellen, dass die Messungen inkonsistent sind,Dies zeigt an, dass die Sensoren bei der Umstellung der analogen Leseschaltung von einem Pin auf den anderen miteinander störenMan kann das beheben, indem man zwei Verzögerungsmessungen macht und die erste wegwirft.
