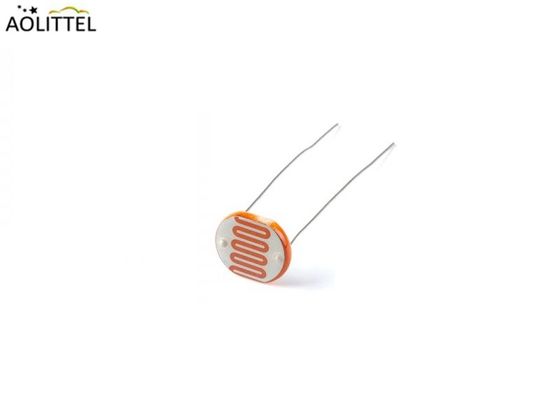

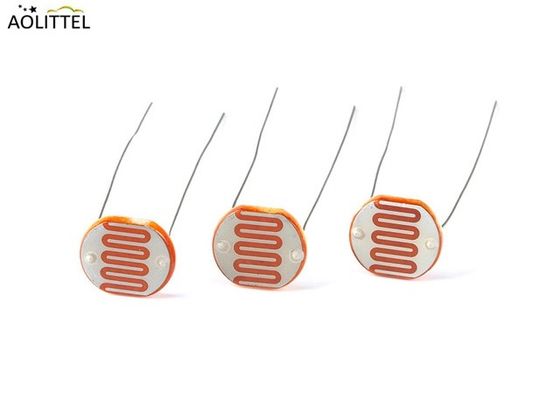

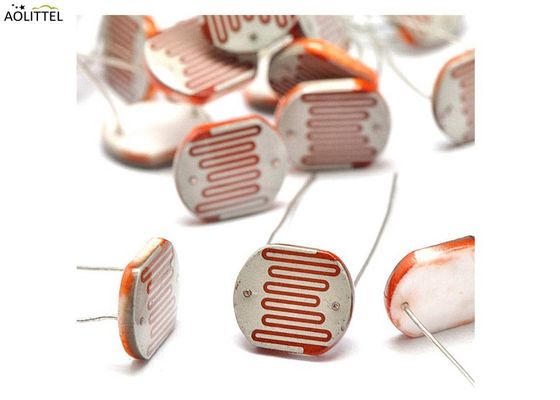

12 mm Kunststoffbeschichteter LDR-Licht-abhängiger Widerstand GM12528 10-20K zur Lichtsteuerung
LDR-basierte Schaltungen
Arduino-basierter Dunkler Schalter
Lichtaktivierter Schalter mit LM555 & LDR
Vorteile der LDR
Billig und leicht verfügbar
Einfach zu bedienen.
Nachteile der LDR
Langsame Reaktionszeit im Vergleich zu Photodioden.
Elektronische Aufführungen
| Name |
Modell |
Max. Spannung
VDC
|
Max. Leistung
Mw
|
Umgebungstemperatur (°C) |
Spektrum Spitzenwert nm
|
Lichtwiderstand (10 Lux)
KΩ
|
Dunkler Widerstand
≥MΩ
|
γ10010 |
Reaktion
Zeit
(ms)
|
| Erhöhung |
Verringerung |
| φ12-Serie |
GM12516 |
250 |
200 |
-30 ~ +70 |
560 |
5 bis 10 |
1 |
0.6 |
30 |
30 |
| GM12528 |
250 |
200 |
-30 ~ +70 |
560 |
10-20 Jahre |
2 |
0.6 |
30 |
30 |
| GM12537-1 |
250 |
200 |
-30 ~ +70 |
560 |
20 bis 30 |
3 |
0.7 |
30 |
30 |
| GM12537-2 |
250 |
200 |
-30 ~ +70 |
560 |
30 bis 50 |
5 |
0.7 |
30 |
30 |
| GM12539 |
250 |
200 |
-30 ~ +70 |
560 |
50 bis 100 |
8 |
0.8 |
30 |
30 |
Siehe auch:
Herunterladen- Was ist?
Abmessung
Einheit: mm
Beschreibung

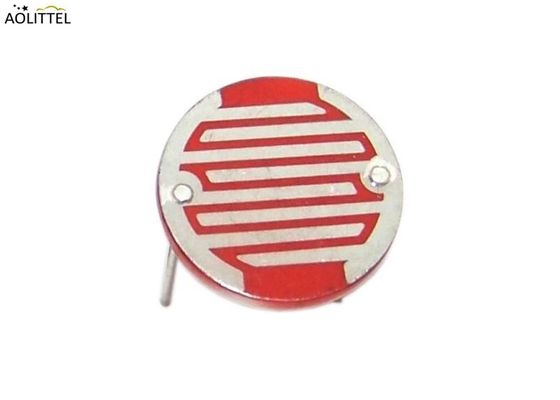

Auf dem Markt gibt es verschiedene Arten von Lichtsensoren.Ein LDR wird auch als Fotowiderstand oder Photozelle bezeichnetEs handelt sich im Wesentlichen um einen variablen Widerstand, dessen Widerstand je nach Lichtstärke variiert.Und im Licht kann der Widerstand mehrere hundert Ohm betragen.LDRs sind im Vergleich zu Foto-Transistoren oder Foto-Dioden weniger lichtempfindlich..Das ZigZag-Muster des LDR auf dem Keramik-Substrat erhöht den dunklen Widerstand.
Der Widerstand von LDR kann sehr einfach gemessen werden, indem man die beiden Endgeräte von LDR einfach an ein Multimeter anschließt und das Multimeter in den Widerstandsmodus einstellt.Wenn man die Lichtstärke des LDR ändert, kann man sehen, dass der Widerstand variiert.LDR ist in verschiedenen Größen erhältlich, z. B. 5 mm LDR und 12 mm LDR, wobei das Substrat des LDR 5 mm breit und 12 mm breit ist.
Der Widerstand von LDRs kann für verschiedene LDRs unterschiedlich sein und hängt von dem lichtempfindlichen Material ab, mit dem sie hergestellt werden.Als Halbleiter-Substrat werden verschiedene Materialien für verschiedene Anwendungen verwendet.Für die mittlere Infrarot-Spektralregion werden Blei-Sulfid (PbS) und Indium-Antimonid (InSb) verwendet. Für die Infrarot-Region, die in der Infrarot-Astronomie und Infrarot-Spektroskopie verwendet wird, werden Ge:Cu-Fotoleiter verwendet.Und das am häufigsten verwendete ist Cadmiumsulfid (CdS), weil es kostengünstig ist und empfindlich auf Wellenlängenbereich von 400 nm ist.d.h. das sichtbare Spektrum.
Der CdS LDR ist ein sehr kostengünstiger Sensor und wird in vielen täglichen Anwendungen eingesetzt, von der Ein- und Ausschaltung von Straßenlaternen, Dusk Dawn-Schalter, LED-Notlicht bis hin zu Kamera-Lichtzählern.
Schnittstellenkreis für LDR
Der Ausgang von LDR ist Widerstand, daher kann er nicht direkt an eine ADC angeschlossen werden.Sie können eine einfache Spannung Divider Schaltung sehen, deren Ausgangsspannung ist proportional zur Lichtintensität des Lichts auf LDR fallenDiese Ausgangsspannung kann dann direkt an einen ADC zur Messung der Lichtstärke oder an einen Vergleichskreislauf übertragen werden.
Die in Absatz 1 Buchstabe a genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 1308/2013 aufgeführt.
Vout = Ausgangsspannung des Spannungsabteilers
VIN = Eingangsspannung der Spannungsspalt-Abteilung in unserem Zustand seine 5 Volt
RLDR= Widerstand von LDR
