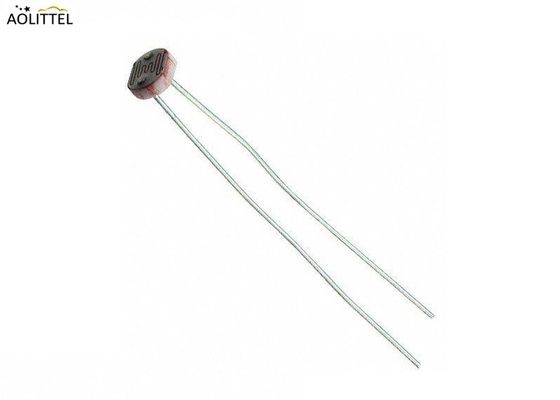

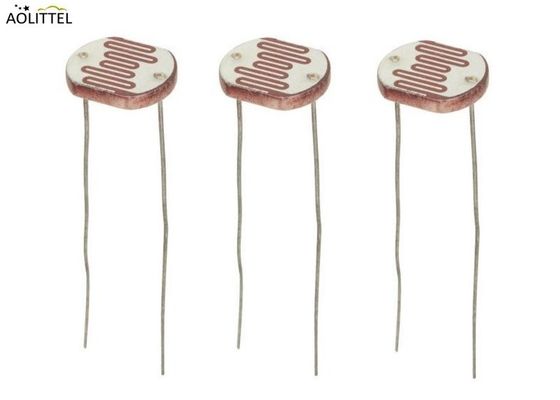

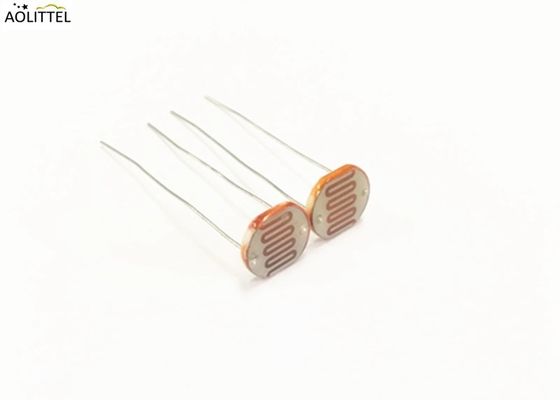

Überzogener Durchmesser Photoresistor-EpoxidLichtsensor GM11528 der Fotozellen-11mm mit hellem Widerstand 10-20 KOhm

Epoxybeschichtete Fotozelle 11 mm Durchmesser Photoresistor Lichtsensor GM11528 mit Lichtwiderstand 10-20 KOhm

Beschreibung

Fotozellen sind Sensoren, die es ermöglichen, Licht zu erkennen. Sie sind klein, preiswert, leistungsarm, einfach zu bedienen und verschleiern sich nicht. Aus diesem Grund finden sie sich oft in Spielzeug, Geräten und Geräten.Sie werden oft als CdS-Zellen bezeichnet (sie bestehen aus Cadmiumsulfid), lichtabhängige Widerstände (LDR) und Photoresistoren.
Fotokellchen sind im Grunde ein Widerstand, der seinen Widerstandswert (in Ohm Ω) je nach Menge ändert. Sie sind sehr kostengünstig, leicht in vielen Größen und Spezifikationen zu bekommen, aber sehr ungenau.Jeder Photozell-Sensor wird sich etwas anders verhalten als der andere.Die Unterschiede können sehr groß sein, 50% oder mehr! Aus diesem Grund sollten sie nicht verwendet werden, um zu versuchen, genaue Lichtwerte in Lux oder Millicandela zu bestimmen.Stattdessen, können Sie nur grundlegende Lichtveränderungen erwarten.
Für die meisten lichtempfindlichen Anwendungen, wie z.B. “ist es draußen hell oder dunkel”, “gibt es etwas vor dem Sensor (das Licht blockieren würde) ”,- Stört etwas einen Laserstrahl?, oder “welcher der mehreren Sensoren am meisten Licht trifft auf ihn“, können Photozellen eine gute Wahl sein!

Anwendungen

Automatische Kamerafotometrie
Sonnenlichtkontrolle in Innenräumen
Industrielle Kontrolle
Optische Steuerlampe
Optische Steuerungsmusik
Elektrische Steuerung
Verkündiger
Optischer Steuerungsschalter
Elektronisches Spielzeug
Elektronisches Sprichwort Vlitional

Eigenschaften

Zulässige Leistungsauflösung (PD):200 mW (Derat über 25 °C:1.0 mW/°C)
Maximale angebrachte Spannung (bei 25°C):200V Gleichspannung oder Wechselstrom
Umgebungstemperaturbereich (TA) : -30 °C + 70 °C
Lichtwiderstand bei 10lux: 10-20KΩ (2854k Farbtemperatur) und 2h Vorbeleuchtung bei 400-600 lux vor der SMS.)
Dunkler Widerstand bei 0Lux: 2MΩ; Spitzenspektralantwort: 560Nm

Auftritte

Siehe auch: Herunterladen- Was ist?

Anmerkungen:
1. Um die lichtempfindlichen Widerstände auf der feuchten, hohtemperaturen Umgebung zu vermeiden.
2Bei der Anwendung des Verfahrens wurde die Schweißzeit so weit wie möglich verkürzt.
3.Beachten Sie, dass der Lötplatz mindestens 3 mm von der keramischen Unterlage entfernt sein sollte.

Wie man Licht mit einer Fotozelle misst

Wie bereits erwähnt, ändert sich der Widerstand einer Lichtzelle, wenn das Gesicht mehr Licht ausgesetzt wird.Der Widerstand fällt.Diese Grafik zeigt ungefähr den Widerstand des Sensors bei verschiedenen Lichtstufen an. Denken Sie daran, dass jede Photozelle ein wenig anders sein wird, also verwenden Sie dies nur als Leitfaden!

Prüfbedingungen

Max. Außenspannung: Die max. Spannung kann in der Dunkelheit in den Komponenten konsequent ausgeübt werden.

Dunkler Widerstand:Der Widerstand, der bei geschlossenem Licht von 10 Lux für 10 Sekunden erreicht wird. Max. Leistung:Wenn die Umgebungstemperatur 25 °C beträgt, wobei die größte Leistung verwendet wird.Der Widerstand, der nach 400-600lux Licht für 2 Stunden zu bekommen ist, Testen Sie mit dem Standardlicht (CCT:2854K) 10 Lux und erhalten Sie den Wert.

G Wert: Das Verhältnis ergibt sich aus dem Standardwiderstand bei 10 Lux Lichtstärke und 100 Lux Lichtstärke.

Lg (R10/R100)

Der Wert der in Anhang I der Verordnung (EU) Nr. 528/2012 angegebenen Verbrennungsmengen wird in der Tabelle 1 angegeben.

Lg (100/10)

R10、R100 der Widerstandswert in 10 lux bzw. 100 lux (γ ′s Toleranz ±0,1)

Einige grundlegende Daten

Diese Statistiken beziehen sich auf die Photozelle im Adafruit-Shop, die sehr dem GM11528 ähnelt.Obwohl sie alle so ziemlich gleich funktionierenWenn es ein Datenblatt gibt, sollten Sie sich darauf beziehen.

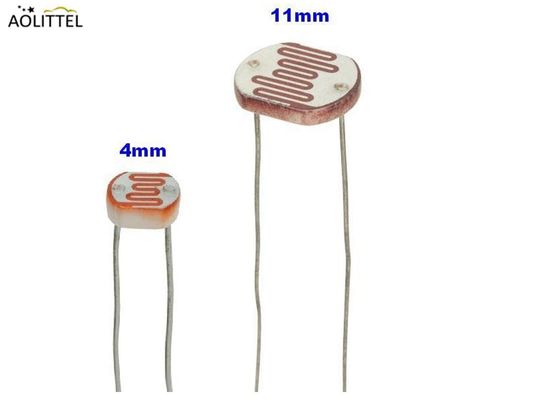

Größe: Rund, 11 mm/0,4 " Durchmesser.
Widerstandsbereich: 200KΩ (dunkel) bis 10-20KΩ (10 Lux Helligkeit)
Empfindlichkeitsbereich: 560nm,CdS-Zellen reagieren auf Licht zwischen 400nm (violett) und 600nm (orange) Wellenlängen, mit einem Höchststand von etwa 520nm (grün).
Stromversorgung: 200VDC fast alles bis 100V, verbraucht im Durchschnitt weniger als 1mA Strom (abhängig von der Stromversorgungsspannung)
Datenblatt siehe Überschrift
Zwei Anwendungsnotizen zur Verwendung und Auswahl von Fotozellen, in denen fast alle diese Grafiken aus

Anpassungsbeispiel

Anpassung ist mit detaillierten Anforderungen verfügbar!
