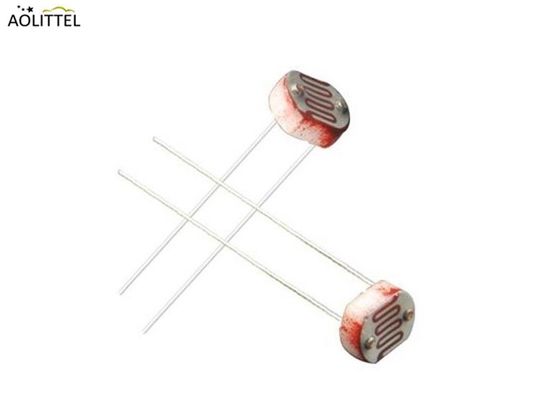

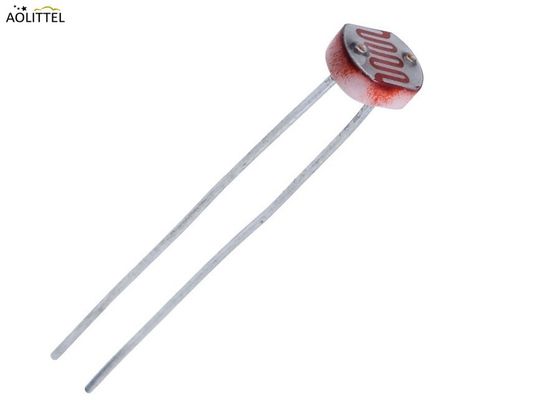

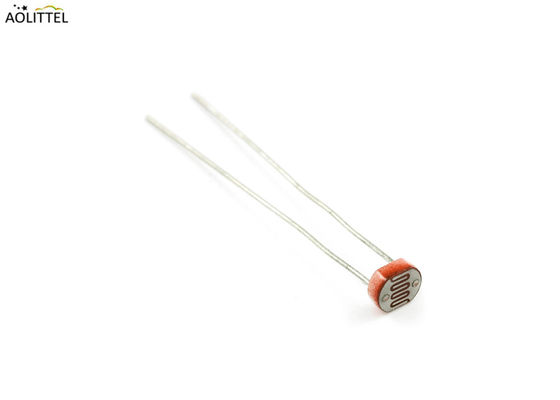

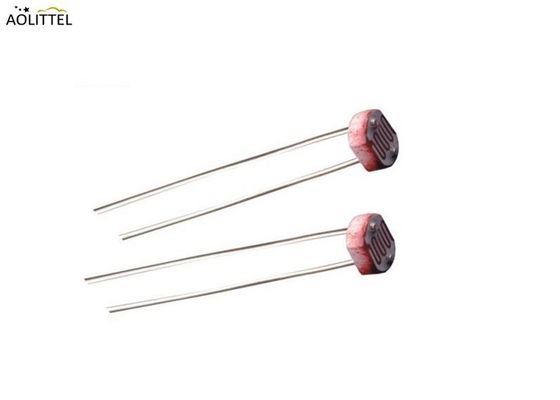

3mm LDR-Lichtabhängiger Widerstand Photoresistor Lichtsensor 5-200K mit Keramikpackung
Auftritte
| Name |
Modell |
Max. Spannung
VDC
|
Max. Leistung
Mw
|
Umgebungstemperatur (°C) |
Spektrum Spitzenwert nm
|
Lichtwiderstand (10 Lux)
KΩ
|
Dunkler Widerstand
≥MΩ
|
γ10010 |
Reaktion
Zeit
(ms)
|
Eigenschaften der Beleuchtungsbeständigkeit |
| Erhöhung |
Verringerung |
| φ3 Reihe |
GM 3516 |
100 |
50 |
-30 ~ +70 |
540 |
5 bis 10 |
0.2 |
0.5 |
30 |
30 |
1 |
| GM3528 |
100 |
50 |
-30 ~ +70 |
540 |
10-20 Jahre |
1 |
0.6 |
30 |
30 |
2 |
| GM 3537-1 |
100 |
50 |
-30 ~ +70 |
540 |
20 bis 30 |
2 |
0.6 |
30 |
30 |
3 |
| GM3537-2 |
100 |
50 |
-30 ~ +70 |
540 |
30 bis 50 |
3 |
0.7 |
30 |
30 |
3 |
| GM3539 |
100 |
50 |
-30 ~ +70 |
540 |
50 bis 100 |
5 |
0.8 |
30 |
30 |
5 |
| GM3549 |
100 |
50 |
-30 ~ +70 |
540 |
100 bis 200 |
10 |
0.9 |
30 |
30 |
5 |
Anmerkungen:
1. Um die lichtempfindlichen Widerstände auf der feuchten, hohtemperaturartigen Umgebung zu vermeiden.
2Bei der Anwendung des Verfahrens wurde die Schweißzeit so weit wie möglich verkürzt.
3.Beachten Sie, dass der Lötplatz mindestens 3 mm von der Keramikbasis entfernt sein sollte.
AbmessungEinheit: mm
Allgemeine
CdS Lichtleitzellen 3mm LDR Lichtabhängiger Widerstand Photoresistor Lichtsensor nutzen in Halbleitern Lichtleitwirkungen, die ihren Widerstand bei Beleuchtung durch Licht verringern.Diese Sensoren sind nichtpolare Widerstandselemente mit Spektralreaktionsmerkmalen, die dem menschlichen Auge nahe liegen (Lichtwirksamkeit), wodurch ihre Betriebsschaltkreise einfach und klein werden.
Antrag eingereicht
Es gibt viele Anwendungen für lichtabhängige Widerstände, darunter:
Lichtschalter
Die offensichtlichste Anwendung für eine LDR ist die automatische Anschaltung einer Leuchte bei einem bestimmten Lichtniveau.
Steuerung des Kameraverschlusses
LDRs können verwendet werden, um die Verschlusszeit einer Kamera zu steuern.
Beispiel
Die rechts gezeigte Schaltung zeigt eine einfache Art, eine Schaltung zu konstruieren, die sich einschaltet, wenn es dunkel wird.Die Erhöhung des Widerstands des LDR in Bezug auf den anderen Widerstand, der fixiert wird, wenn die Lichtstärke sinkt, wird dazu führen, dass sich der Transistor einschaltetDer Wert des festen Widerstands hängt vom verwendeten LDR, dem verwendeten Transistor und der Versorgungsspannung ab.
Eigenschaften
Epoxidharzverkapselung
Kleine Größe
Schnelle Reaktion
Gute Zuverlässigkeit
Hohe Empfindlichkeit
Gute Spektralcharakteristik
Neue Produkte - individuell angepasst
Das ist für uns zugänglich!
Wie ein LDR funktioniert
Ein LDR ist eine Komponente, die einen Widerstand hat, der sich mit der Lichtstärke ändert, die auf sie fällt..Der Widerstand eines LDR kann typischerweise folgende Widerstände aufweisen.
Tageslicht = 5000Ω
Dunkel = 20,000,000Ω
Sie können also sehen, dass es eine große Variation zwischen diesen Zahlen gibt. Wenn Sie diese Variation auf einem Diagramm zeichnen, erhalten Sie etwas Ähnliches wie das, was in der Grafik rechts gezeigt wird.
