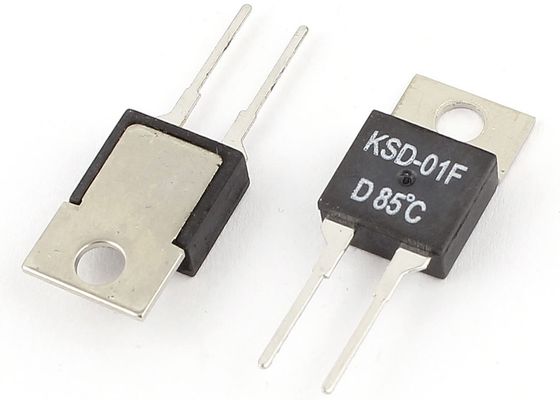

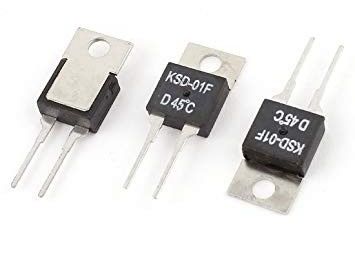

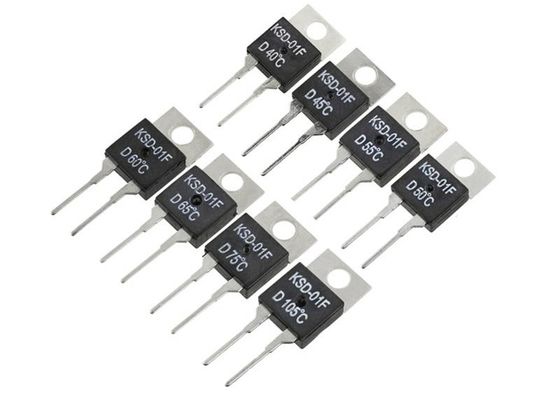

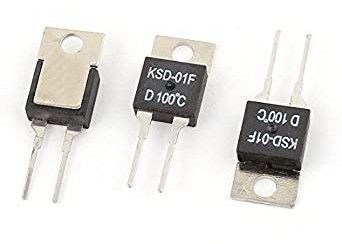

TO-220 Paket KSD-01F 85C NC Normal geschlossener Autoreset Bimetall-Temperaturschalter Thermostat Wärmeabschluss Sicherung
KSD-01F Min-Temperaturschutz
Der Thermostat KSD-01F ist für elektrische Geräte, elektrische Produkte, Haushaltsgeräte, den Schutz der Temperaturregelung, thermische Überlastung in Leiterplatten, Kommunikationsnetzteile,Stromversorgungsschalter- Versorgung mit Strom, medizinische Versorgung, Feuerwehr, Modulversorgung, Audioverstärker, verschiedene Arten von wiederaufladbaren Geräten, Geräte zur Bereinigung, Wechselrichter, Schweißgeräte,Elektronische Ausrüstung für Luft- und Raumfahrtinstrumente , Automatisierungsgeräte, Militärgeräte, Handelsprodukte Temperaturregelung oder Temperaturschutz.
- Stromversorgung - Medizinprodukte - Prüfgeräte
- Kühlung - Klimaanlage - PCB
Siehe auch:
Herunterladen- Was ist?
Abmessungen (mm)
Temperaturkalibrierungstabelle
| Temperatur |
Betriebstemperatur |
Wiederherstellen der Temperatur |
Temperatur |
Betriebstemperatur |
Wiederherstellen der Temperatur |
| 15C |
15 ± 3 °C |
≥ 5 °C |
20C |
20 ± 3 °C |
≥ 10 °C |
| 30 °C |
30 ± 3 °C |
≥ 20 °C |
80C |
80 ± 5 °C |
55 ± 15 °C |
| 35C |
35 ± 3,5 °C |
≥ 25 °C |
85C |
85 ± 5 °C |
60 ± 15 °C |
| 40C |
40 ± 4 °C |
≥ 30 °C |
90 °C |
90 ± 5 °C |
65 ± 15 °C |
| 45C |
45 ± 4,5 °C |
≥ 33 °C |
95C |
95 ± 5 °C |
70 ± 15 °C |
| 50 °C |
50 ± 5 °C |
≥ 35 °C |
100 °C |
100 ± 5 °C |
70 ± 15 °C |
| 55C |
55 ± 5 °C |
42 ± 6 °C |
105C |
105 ± 5 °C |
75 ± 15 °C |
| 60 °C |
60 ± 5 °C |
45 ± 8 °C |
110C |
110 ± 5 °C |
75 ± 15 °C |
| 65C |
65 ± 5 °C |
48 ± 10 °C |
115C |
115 ± 5 °C |
80 ± 15 °C |
| 70 °C |
70 ± 5 °C |
50 ± 12 °C |
120 °C |
120 ± 5 °C |
85 ± 15 °C |
| 75C |
75 ± 5 °C |
53 ± 14 °C |
125C |
125 ± 5 °C |
95 ± 15 °C |
| 30 °C |
30 ± 3 °C |
≥ 20 °C |
80C |
80 ± 5 °C |
55 ± 15 °C |
Spezifikation
1) Kontaktart: normal geschlossen oder normal geöffnet
2) Elektrische Leistung: AC 250V 2A, AC 120V 2A; DC 48V 1A; DC 5V 0,02A
3) Betriebstemperaturbereich: 0~130°C, Fehler ±3°C ±5°C
4. Zurücksetzungstemperatur (Differenzwert bei Betriebstemperatur): 8~35°C
5) Umgebungstemperatur: -55°C bis +180°C
Überhitzungstemperatur: 250°C/Moment
7) Kontaktwiderstand: ≤ 50 mΩ
8) Dämmungswiderstand: ≥ 100 mΩ
Dielektrische Widerstandsspannung: ≥ 1500 V
10) Gewicht < 2 g
11. Lebenszyklus: ≥ 10.000 Mal
Eigenschaften
Dieser Bimetall-Diskthermostat ist für die Oberflächen- oder Luftsensung von Schaltkreisen und Wärmeschläufern ausgelegt und ist in einer normal geöffneten oder normal geschlossenen Konfiguration erhältlich.
- Temperaturbereich 0 °C ∼ 130 °C
- Rohs gemäß der EU-Richtlinie 2002/95/EG
- TO-220 Internationale elektronische Verpackungsnorm
- 100K-Zyklen
- für die Oberflächen- oder Luftmessung von Schaltkreisen und Wärmeabnehmern bestimmt
- Erhältlich in normal geöffneter / normal geschlossener Konfiguration
Beschreibung
Die KSD-01F-Serie ist ein RoHs-konformes, schnellen SPST-Bimetallthermostat, der in einem einzigen Gerät genaue Sensorik ermöglicht..Daher können sie automatisch platziert und in einem Pick / Place Anwendungen gelötet werden, ideal für Leiterplatten
