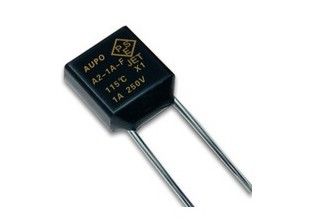

Abkürzungs-Sicherung TF 115℃ 250V 1A A2-1A-F Aupo thermische Quadrat-Legierungs-Temperatur-Sicherung mit Zertifikaten Vde PSE CCC KTL UL-CUL
Allgemein
Das AUPO wurde im Jahre 1986 hergestellt. Wir sind ein modernes High-Teches Unternehmen, das auf thermische Forschung und Entwicklung, Produktion und Verkauf der Verbindungen (thermische Schutze) sich spezialisierte. Jetzt haben wir mehr als 10 Reihe 100 Modelle von thermischen Verbindungen entwickelt, und unsere jährliche Produktivität erzielt 1 Milliarde Stücke. Das AUPO funktioniert ausschließlich unter überlegenem Managementsystem und dem Qualitätssicherungssystem, die auf ISO9001 basiert. Auch unsere Produkte sind durch einige inländische und fremde Sicherheitslabors einschließlich UL, CUL, Vde, TUV, CSA, PSE, KTL-EK, CCC, und so weiter erkannt worden und bescheinigt worden. Unser eigenes Labor ist durch UL und Vde als das Zeugelabor bestätigt worden.
Eigenschaften
Extrem empfindlich für umgebende Temperatur
Genaue und stabile arbeitende Temperatur
Vertrag und zuverlässiges
Epoxy-Kleber Siegelstruktur
Genehmigt durch verschiedene internationale Standards
Anwendung
Kommunikationen
Selbst
Haushaltselektrogeräte
Bedeutende Geräte
Fotoelektrizität
Elektrisches Auto
Industrielle Steuerung und Automatisierung
Maß
Teil-Nummerierung
Modellieren Sie KEIN | Bewerteter arbeitender Temp. | Fixierungs-wegtemperatur Iec | Fixierungs-wegtemp Corp | Solltemperatur | Maximaler Temp .limit | Nennstrom | Nennspannung |
(Tf) | (Th) (℃) | (TM) (℃) | (Ir) | (Ur) | |||
A0-1A-F | 84℃ | 74-84 | 80-84 | 65 | 203 | 1A | 250V |

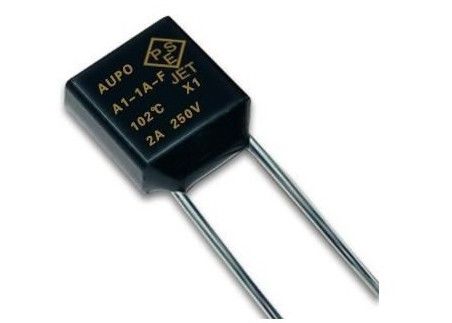

A1-1A-F | 102℃ | 92-102 | 96-100 | 80 | 203 | 1A | 250V |
A2-1A-F | 115℃ | 105-115 | 109-115 | 99 | 203 | 1A | 250V |
A3-1A-F | 125℃ | 115-125 | 117-123 | 105 | 203 | 1A | 250V |

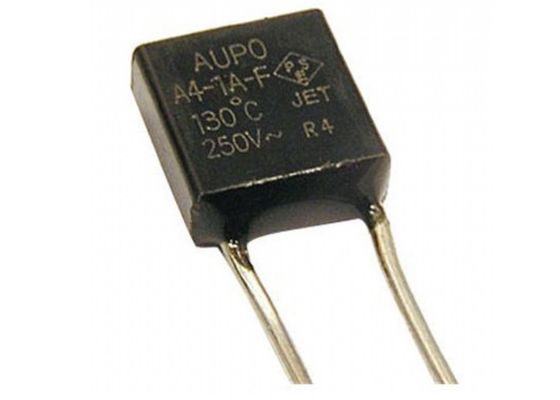

A4-1A-F | 130℃ | 120-130 | 124-128 | 107 | 203 | 1A | 250V |

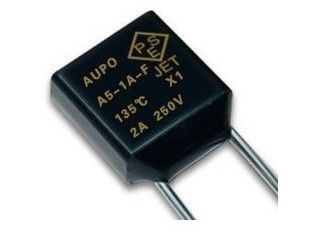

A5-1A-F | 135℃ | 125-135 | 128-134 | 115 | 203 | 1A | 250V |
A7-1A-F | 138℃ | 128-138 | 133-137 | 118 | 203 | 1A | 250V |
A12-1A-F | 145℃ | 135-145 | 138-142 | 126 | 203 | 1A | 250V |
A8-1A-F | 150℃ | 140-150 | 142-148 | 128 | 203 | 1A | 250V |
A16-1A-F | 160℃ | 150-160 | 153-157 | 140 | 203 | 1A | 250V |
Eigenschaften und Nutzen
PWB-Draht beendet
Thermische Sicherungen schützen Ausrüstung gegen das Feuer oder thermischen Schaden, die passend sind zu überbelasten oder zu überladen. Passend für Gebrauch mit Standardeinphasigem liefert bis zu 250V (230V typisch). Temperaturgradient: 1°C pro Minute.
Innenwiderstand-Test einer Reihe
* Prüfmethode: Messen Sie den Widerstand zwischen beiden Anschlussleitungen in dem Abstand von 10mm wie in Zahl gezeigt.
*Standard: Internes beständiges sollte kleiner als mΩ 15 sein
* Testergebnis: Normal
Modell | A1-F | A2-F | A3-F | A4-F | A5-F | A7-F | A8-F |
Standard (mΩ) | Unter 15 | Unter 15 | Unter 15 | Unter 15 | Unter 15 | Unter 15 | Unter 15 |
Maximum (mΩ) | 6,4 | 5,96 | 5,67 | 5,43 | 6,62 | 6,75 | 6,69 |
Min. (mΩ) | 5,3 | 5,13 | 5,04 | 4,92 | 5,56 | 5,84 | 6,03 |
Durchschnitt (mΩ) | 5,8 | 5,54 | 5,31 | 5,25 | 5,99 | 6,17 | 6,37 |
