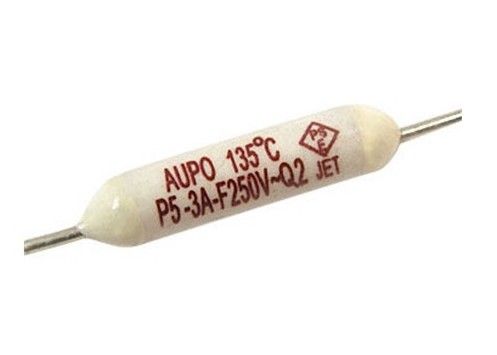

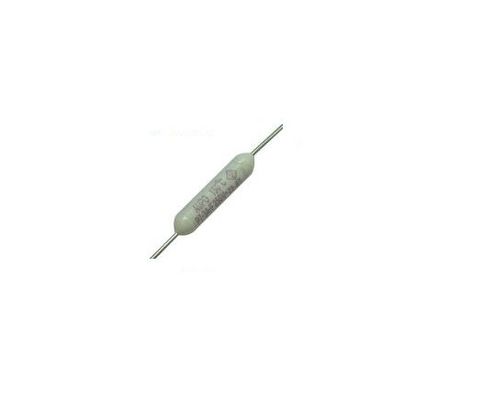

Hochtemperatur-AUPO-Wärmeverbindungen TCO P5-3A-F 3A 250V Cutoff 135C Keramikverschluss für intelligente Gaswasserbereiter
Allgemeine
AUPO thermische Verbindungen TCO werden verwendet, um Brände zu verhindern, die durch abnormale Wärmeerzeugung aus Schaltkreisen und anderen wärmeerzeugenden elektrischen Produkten verursacht werden.Es handelt sich um eine nicht zurücksetzbare thermische Sicherung, die elektrische Kontakte öffnet, wenn die Temperaturen das angegebene Niveau übersteigen..
Funktionsprinzip
Wenn die Umgebungstemperatur auf die Betriebstemperatur steigt, schmilzt das thermische Element und die Federn bewegen den Kontakt weg und öffnen den Stromkreis dauerhaft
Abmessung
| Reihe |
Abmessung (mm) |
| Ein |
b |
c |
d |
E |
| P-F |
9.0±0.5 |
38 ± 3 |
Für die Berechnung der Leistungsfähigkeit5 |
Φ2,5 ± 0.1 |
3.3 oder weniger |
| P-1A-F |
6.5 ± 0.5 |
38 ± 3 |
Für die Berechnung der Leistungsfähigkeit5 |
Φ2,1 ± 0.1 |
2.4 oder weniger |
| P-3A-F |
10.0±0.5 |
38 ± 3 |
Für die Berechnung der Leistung:02 |
Φ3,0 ± 0.1 |
3.3 oder weniger |
Technische Daten
| Modell Nr. |
Nennbetriebstemperatur. |
Schmelztemperatur |
Aufbewahrungstemperatur |
Höchsttemperatur |
Nennstrom |
Nennspannung |
| |
(Tf) |
|
(T) |
(Tm) |
(Ir) |
(Ur) |
| P0-3A-F |
84°C |
82 ± 2 °C |
65°C |
200°C |
3A |
250 V |
| P1-3A-F |
102°C |
98 ± 2 °C |
80°C |
200°C |
3A |
250 V |

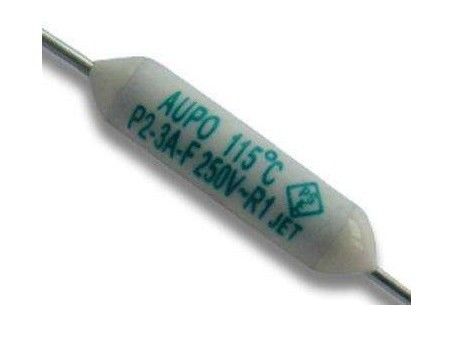

| P2-3A-F |
115°C |
112 ± 3 °C |
95°C |
200°C |
3A |
250 V |
| P3-3A-F |
125°C |
120 ± 3 °C |
105°C |
200°C |
3A |
250 V |
| P4-3A-F |
130°C |
126 ± 2 °C |
107°C |
200°C |
3A |
250 V |
| P5-3A-F |
135°C |
131 ± 3 °C |
115°C |
200°C |
3A |
250 V |
| P9-3A-F |
138°C |
135 ± 2 °C |
115°C |
200°C |
3A |
250 V |
| P7-3A-F |
150°C |
145 ± 3 °C |
128°C |
200°C |
3A |
250 V |
| P12-3A-F |
145°C |
140 ± 2 °C |
126°C |
200°C |
3A |
250 V |
Anwendungen
• Elektrische Haushaltsgeräte und Heizgeräte
• Produkte zur Spulenwicklung und Stromversorgung
• Bürogeräte und Telekommunikationsgeräte
• Autos und andere elektronische Komponenten
Vorsichtsmaßnahmen
• Die Biege in den Leitungen sollten mindestens 3 mm vom Körper des TCO entfernt sein.
• Beim Löten ist äußerste Vorsicht geboten, ein Heizkessel zu verwenden und eine Erwärmung über Tf -24°C zu vermeiden.
• Der Metallteil der TCO ist elektrisch aktiv und kann eine Isolierung erfordern.
• Nicht in Flüssigkeiten oder giftigen Gasen wie Schwefelsäure oder Stickoxid verwenden.
• Schließen Sie die Heizung nicht direkt an die Abschaltung an.
Die richtige Reihenfolge bestimmen
• Tp: Die höchste Temperatur des Erzeugnisses, an dem ein Abschnitt befestigt werden soll.
• Th: Der sichere Temperaturbereich für den Einsatz der Schnittgrenze.
• Ts: 24oC (Tp-Th) (Verwenden Sie 35oC für den Ts-Wert, wenn Tp über 170oC liegt.)
• An: Die durch elektrische Belastung verursachte Heiztemperatur (Bitte beziehen Sie sich auf die Korrelationskurve Temperatur/Strom)
• +a: 1. Selbstheizung des Bleitrahtes 2. Struktur der Lüftungs- oder Lufttdichte 3. Lage des Anschlussgerätes 4. Dicke des isolierten Deckmaterials 5.Bestzustandwert unter Berücksichtigung von Stromspannungsänderungen
Tp + Ts + To + a = Anwendbare Temperatur
