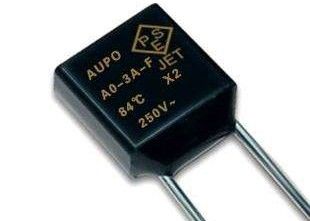

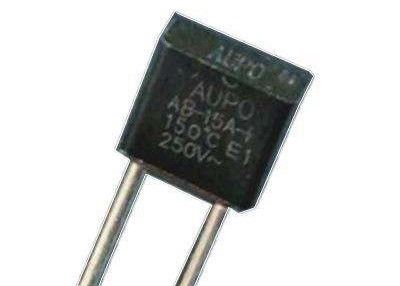

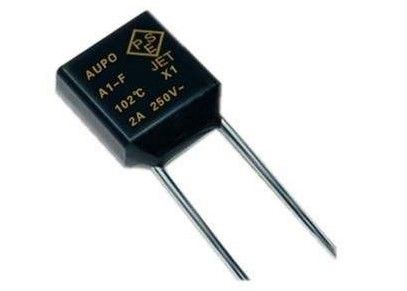

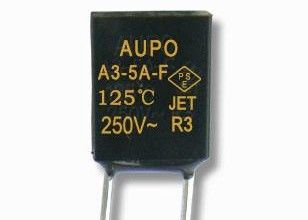

Nicht-rückstellbare große gegenwärtige thermische Abkürzungs-Sicherungseinsätze TCO A5-25A-F Tf 135C 25A 250VAC quadratischer Kasten CeramicType

Quadratische Schachtel Keramischer Typ Nichtwiedersetzbarer Big Current Thermal Cutoff Sicherungsanschluss TCO A5-25A-F Tf 135C 25A 250VAC

Empfohlene Anwendungen

Transformatoren, Solenoide, Lüftungsventilatoren, elektrische Ventilatoren, kleine Elektromotoren, Trockner, Gas-Hausgeräte, Leuchtstofflampen, elektrische Rasierer, Adapter, Heizgeräte, ICs, Batterien usw.Die TCO kann auch zum Schutz vor Überhitzung verwendet werden.

Eigenschaften

● Kleine und isolierte
TCO ist kompakt und isoliert, bietet eine schnelle Temperaturreaktion und kann ohne Isolierung oder Schutz in einem kleinen Raum montiert werden.
● Hochverlässlichkeit
TCO wird zuverlässig geöffnet, wenn die Ausrüstung abnormal wird und nicht zurückgesetzt werden kann.
● Festbau
Einzigartig geformtes Blei bietet eine zuverlässige TCO-Verbindung und eine einfache Montagebehandlung (nur axaler Bleiart)
● Dünntypen
Stärke weniger als 0,8 mm (MP-Serie), zur Punktschweißung (MP- und MU-Serie)
● Halogenfrei
● RoHS-konform

Bauwesen

Radialleiterart

Schmelzstofflegierung (ohne Pb·Cd)

Spezialharz (Flux)

Isoliergehäuse (keramisch)

Versiegelungsmittel (Epoxidharz)

Bleitrahmen (Kupfer aus Zinnplattierung)

Ratings

Sicherheitsvorkehrungen (allgemeine Vorsichtsmaßnahmen für Sicherungen)

• Bei der Verwendung unserer Produkte, unabhängig von der Art der Ausrüstung, für die sie verwendet werden, müssen Sie sich im Voraus schriftlich mit uns über die Spezifikationen verständigen.Das Design und die Spezifikationen in diesem Katalog können ohne vorherige Ankündigung geändert werden..

• Verwenden Sie die Produkte nicht über die in diesem Katalog beschriebenen Spezifikationen hinaus.

• Dieser Katalog erläutert die Qualität und Leistung der Produkte als einzelne Komponenten.

• Install the following systems for a failsafe design to ensure safety if these products are to be used in equip ment where a defect in these products may cause the loss of human life or other signifi cant dam age, wie Schäden an Fahrzeugen (Automobile, Züge, Schiffe), Ampeln, medizinischer Ausrüstung, Luft- und Raumfahrtausrüstung, elektrischen Heizgeräten, Verbrennungs-/Gasgeräten, rotierenden Geräten,und Ausrüstung zur Katastrophen-/Verbrecherprävention.

- Systeme mit Schutzkreis und Schutzvorrichtung

- Systeme, die mit einem redundanten Schaltkreis oder einem anderen System ausgestattet sind, um einen unsicheren Zustand bei einem Fehler zu verhindern

(1) Vorsichtsmaßnahmen für die Anwendung

• Diese Produkte sind für den allgemeinen und Standardgebrauch in allgemeinen elektronischen Geräten (z.B. AV-Geräte, Haushaltsgeräte, Bürogeräte,Informations- und Kommunikationsgeräte)

• Diese Produkte sind nicht für die Verwendung unter folgenden besonderen Bedingungen bestimmt.und feststellen, ob sie verwendet werden können oder nicht.

1. in Flüssigkeiten wie Wasser, Öl, Chemikalien oder organischen Lösungsmitteln

2. in direkter Sonneneinstrahlung, im Freien oder im Staub

3. in salzhaltiger Luft oder Luft mit einer hohen Konzentration an ätzendem Gas, wie Cl2, H2S, NH3, SO2 oder NO2

4. Elektrostatische Entladung (ESD) Umgebung Diese Komponenten sind empfindlich auf statische Elektrizität reagieren und können unter statischem Schock (ESD) beschädigt werden..Kleinere Komponenten sind empfindlicher auf die ESD-Umgebung.

5. Elektromagnetische Umgebung Vermeiden Sie jede Umgebung, in der starke elektromagnetische Wellen vorhanden sind.

6. In einer Umgebung, in der diese Produkte Tau-Kondens verursachen

7- Versiegelung oder Beschichtung dieser Erzeugnisse oder einer Leiterplatte, auf der diese Erzeugnisse montiert sind, mit Harz oder anderen Stoffen

• Diese Produkte erzeugen bei Stromgewinnung Joule-Wärme. Stellen Sie diese Produkte sorgfältig so auf, dass ihre Wärme die anderen Komponenten nicht beeinflusst (mit Ausnahme von Thermal Cut-offs).

• Diese Produkte müssen sorgfältig so positioniert werden, dass ihre Temperaturen aufgrund der Wirkung benachbarter wärmegenerativer Komponenten den Temperaturbereich der Kategorie nicht überschreiten.Montieren oder platzieren Sie keine Wärme erzeugenden Komponenten oder, wie z. B. vinylbeschichtete Drähte, in der Nähe dieser Produkte (außer Thermal Cutoffs).

• Es ist zu beachten, dass nicht reinigendes Lötmittel, hochaktiver Fluss auf Halogenbasis oder wasserlöslicher Fluss die Leistung oder Zuverlässigkeit der Produkte beeinträchtigen können.

• Vorsicht bei der Auswahl eines Flussreinigungsmittels für den Einsatz nach dem Löten.bei Verwendung von Wasser oder einem wasserlöslichen Reinigungsmittel, ist darauf zu achten, dass keine Wasserrückstände zurückbleiben, da sonst die Isolierungseigenschaften sich verschlechtern können.

(2) Aufbewahrungsvorkehrungen

Die Leistungsfähigkeit dieser Produkte einschließlich der Schweißfähigkeit ist für ein Jahr ab dem Zeitpunkt ihrer Ankunft in Ihrem Unternehmen garantiert.sofern sie unverändert verpackt und bei einer Temperatur von 5 °C bis 35 °C und einer relativen Luftfeuchtigkeit von 45 bis 85% aufbewahrt werdenDie Leistung von Thermal Cut Offs ist für ein Jahr nach unserer Lieferung garantiert, sofern sie bei einer Temperatur von -10 °C bis +40 °C und einer relativen Luftfeuchtigkeit von 30% bis 75% gelagert werden.

Selbst innerhalb der oben genannten Garantiezeiten dürfen diese Erzeugnisse nicht unter folgenden Bedingungen gelagert werden, da dies ihre elektrische Leistungsfähigkeit und/oder Schweißfähigkeit beeinträchtigen könnte:und die Verpackungsmaterialien (e.z.B. Klebebänder) verformt oder verschlechtert werden können, was zu Montagefehlern führt.

1. in salzhaltiger Luft oder in Luft mit einer hohen Konzentration an ätzenden Gasen wie Cl2, H2S, NH3, SO2 oder NO2

2Im direkten Sonnenlicht.
