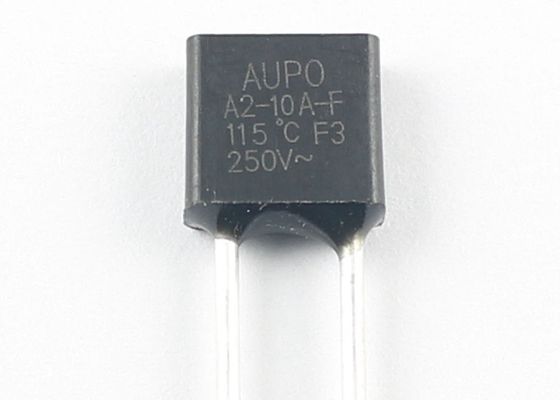

Leistungsschalter ursprüngliche Aupo-Normal-Abschluss-thermisch empfindliche Sicherungs-thermischer Trennschalter TF 115℃ 250V 10A A2-10A-F TCO

Original Aupo Normal Schließung Wärmeempfindliche Sicherung Wärmeabschalter TF 115°C 250V 10A A2-10A-F TCO Schaltkreisbrecher

Übersicht

Die thermischen Abschnitte (TCO) sind nicht zurücksetzbar, wärmeempfindlich, einpollig, normalerweise geschlossene Geräte und
Eine Temperaturempfindliche thermische Sicherung schmilzt und öffnet elektrische
Kontaktstellen, wenn die Temperaturen die Nennwerte der thermischen Sicherung übersteigen.
Wir sind der Ansicht, daß die Kommission in diesem Bereich eine wichtige Rolle spielt.

Abmessung

Ratings

Bleiformung

Es ist leicht, das Kupferblei zu biegen, da es flexibel ist, aber es ist wahrscheinlich, dass es beschädigt oder gebrochen wird, wenn die TCO des Bleis
Bei der Formung der Blei sollte darauf geachtet werden, dass die Formkraft nicht direkt auf die TCO angewendet wird.
Ich habe einen Körper.

* Formen von Dichtungsmittel-Bleidraht
Die Schädigung des Dichtungsmittels verschlechtert die Luftdichtheit.
Es ist zu beachten, dass das Biegen mit Vorsicht durchgeführt wird, da die schlechtere Luftdichte den normalen Betrieb des TCO behindert.
Die bei der Bleiformung verwendeten Halter oder Werkzeuge dürfen nicht den Körper, sondern den Bleidraht greifen.
Schäden am Körper des TCO.

* Verarbeitung von Bleitraht, ausgenommen geschlossenes Bleitraht
Bieg mindestens 4 mm vom TCO-Körper entfernt, da eine übermäßige Kraft auf den Körper die Verformung des
TCO-Fall.

Vorsichtsmaßnahmen für Bleianschlüsse

* Achten Sie darauf, dass die TCO-Dichtung oder der Körper nicht beschädigt, verbrannt, zerbrochen, zerrissen oder überhitzt wird.
Schäden wie oben, nicht verwenden.
* Versuchsmontageversuche sollten durchgeführt werden, um die Beschädigung von Bleidraht, Dichtung oder TCO-Körper zu überprüfen.
* Bei der Verbindung von Draht und TCO wird empfohlen, Splice oder Terminal zu verwenden.
Die Spannung oder das Endgerät sollte korrosionsbeständig sein.
* Beim Anschließen der Splice oder des Endgeräts an die TCO ist darauf zu achten, dass die TCO-Körper nicht beschädigt wird.
Die Schnittstelle oder das Endgerät sollte einen geringen Wärmewiderstand aufweisen.
Es ist zu beachten, dass der Verbindungskabel ein flexibler Standardkabel sein muss.
Drähte, benutzen Sie den Biegeprozess.

Schweißlösung

Die folgenden Punkte sind zu beachten, wenn zum Anschließen von TCO-Blei ein Lötverfahren verwendet wird.
* Lötarbeiten an Blei so weit wie möglich vom TCO-Körper entfernt durchführen.
* Vorsicht geboten, um die Wärmeübertragung auf den Körper TCO zu minimieren.
nicht vorhanden ist, kann die TCO-Dichtung oder die Karosserie beschädigt und abgebaut werden.

* Die mechanische Sicherheit darf nicht allein vom Lötwerk abhängen.
* Der elektrische Strom darf nicht durch den inneren elektrischen Kontakt oder den Fall der TCO beim Löten hindurchgehen.
Überschüssiger Strom schädigt das TCO-Element oder das Gehäuse.
* Um die Arbeitszeit zu verkürzen, wird am vorgesehenen Schweißbereich ein Vorlötsverfahren angewendet.
* Lötmethode zur Verhinderung von Hitze.

* Zugfestigkeit von Blei

Die Zugkraft darf nicht größer als 2 kg und die Schubkraft darf nicht größer als 0,5 kg sein.

* Festigkeit des Gehäuses Durch die Anwendung einer übermäßigen Kraft auf den Gehäusekörper wird die Verformung verursacht und der normale Betrieb des TCO beeinträchtigt.Vermeiden Sie die übermäßige Bindungskraft..

* Funktionstemperaturprüfung Die TCO wird in einer Kammer installiert und die Temperatur schrittweise auf 20°C unter Tf erhöht.dann, wenn die Temperatur der Kammer und der Prüferzeugnisse gleich gemacht werden, wird die Temperatur um 1°C pro Minute erhöht, dann funktioniert die Sicherung innerhalb der angegebenen Toleranz.

* Temperaturerhöhungstest Wenn normale Betriebsspannung und -strom bei Umgebungstemperatur (20~25) °C auf die TCO angewendet werden, steigt die Temperatur der TCO.Der Temperaturanstieg darf jedoch nicht mehr als 10 °C betragen.

* Dämmungswiderstand Nach der Temperaturprüfung muss der Dämmungswiderstand bei der Prüfung mit einer 500V-Widerstandsmessmaschine mehr als 0,2 Ohm betragen.

* Kontaktwiderstandsprüfung Der Widerstand beider Leitungen des TCO darf innerhalb der 10 mm Länge der Leitungen 1,5 Ohm nicht überschreiten.* Dielektrische Spannungsbeständigkeitstest Nach Durchführung der Isolierwiderstandstest, muss die TCO ohne Ausfall beibehalten werden, wenn zwischen den Leitungen der TCO 500 V Wechselstrom für 1 Min. angewendet wird.

*Alterungstest Nach 48 Stunden bei einer Temperatur von 20 ± 3 °C unter der Tf gehalten, muss der TCO die Funktionstemperaturprüfung bestehen.
