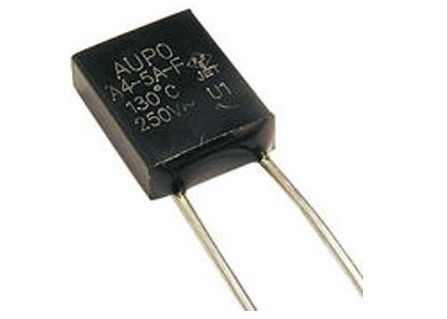

Thermischer Abkürzungs-Sicherungseinsatz Tf 130℃ 250V 5A A4-5A-F der monostabiler niedriger Widerstand-kompakter Größen-AUPO mit global zugelassenem Temp
Eigenschaften
• Global certifi Edtemperaturen und elektrische Lasten
• Monostabile Operation schnitt elektrische Leistung ab
• Gegenwärtige Unterbrechungskapazität bis 25 Ampere @ 250VAC
• Niedriger Widerstand
• Kompakte Größe
• RoHS konform, UL, CUL, CCC, KTL, PSE, Vde
Funktionsprinzip
Der aktive Triggermechanismus der thermischen Sicherung ist eine ausschließlich formulierte, elektrisch nicht leitfähige Kugel. Unter normalen Betriebstemperaturen hält die feste Kugel gefederte Kontakte geschlossen. Wenn eine vorbestimmte Temperatur erreicht wird, schmilzt die Kugel und lässt die Druckfeder sich entspannen. Der Reisefrühling schiebt dann den Kontakt weg von der Führung und der Stromkreis ist geöffnet.
Nachdem die thermische Sicherung einen Stromkreis öffnet, muss die Sicherung ersetzt werden. Dieses Ersatzverfahren muss Korrektur der Störung umfassen, bevor das Produkt wieder bearbeitet wird.
Maß (Millimeter)
Elektrische Werte
Modellieren Sie KEIN | Bewerteter arbeitender Temp. | Fixierungs-wegtemperatur | Solltemperatur | Maximaler Temp .limit | Nennstrom | Nennspannung |
P/N | (Tf) | (Th) | (TM) | (Ir) | (Ur) | |
A0-5A-F | 84℃ | 82±2℃ | 65℃ | 203℃ | 5A | 250V |
A1-5A-F | 102℃ | 98±2℃ | 80℃ | 203℃ | 5A | 250V |
A2-5A-F | 115℃ | 112±3℃ | 95℃ | 203℃ | 5A | 250V |
A3-5A-F | 125℃ | 120±3℃ | 105℃ | 203℃ | 5A | 250V |
A4-5A-F | 130℃ | 126±2℃ | 107℃ | 203℃ | 5A | 250V |
A5-5A-F | 135℃ | 131±3℃ | 115℃ | 203℃ | 5A | 250V |
A7-5A-F | 138℃ | 135±2℃ | 115℃ | 203℃ | 5A | 250V |
A12-5A-F | 145℃ | 140±2℃ | 126℃ | 203℃ | 5A | 250V |

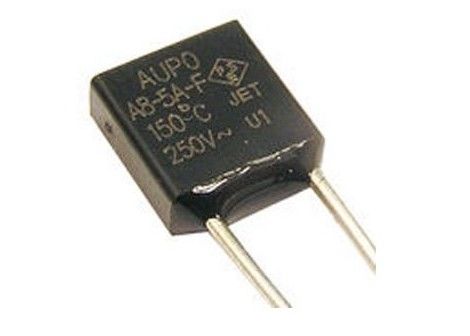

A8-5A-F | 150℃ | 145±3℃ | 128℃ | 203℃ | 5A | 250V |
A16-5A-F | 160℃ | 155±2℃ | 135℃ | 203℃ | 5A | 250V |
Anwendung
• Tragbares Gerät
• Bedeutendes Gerät
• HVAC
• Stromversorgung
• Warmwasserbereiter
• Anderes
Nutzen
• Der Industriestandard für Übertemperaturschutz
• Verfügbar in einer breiten Palette von den Temperaturen, zum von Entwurfsflexibilität in Ihrer Anwendung anzubieten
• Verfügbar in angebrachten und Verpackungsgestaltungen
Wichtige Mitteilung
Benutzer müssen die Eignung der thermischen Sicherung für ihre Anwendung bestimmen, einschließlich das Niveau der Zuverlässigkeit erfordert, und sind für die Funktion des Endverbrauchproduktes allein verantwortlich. Diese thermischen Sicherungen enthalten herausgestellte elektrische Komponenten und sollen nicht Belastung durch Wasser oder andere Klimaschadstoffe widerstehen, die isolierende Komponenten kompromittieren können. Solche Belichtung ergibt möglicherweise Isolierung
Zusammenbruch und Begleiten der lokalisierten elektrischen Heizung.
Eine thermische Sicherung kann bleiben dauerhaft geschlossen oder offen infolge der Belichtung übermäßiges mechanisches, elektrisch, zum Thermal- oder zu den Umweltbedingungen oder am normalen Ende-vonleben. Störung, die Operation zu steuern konnte Personenschaden oder Eigentumsbeschädigung ergeben. Der Benutzer sollte zusätzliche Systemsteuerungseigenschaften enthalten, um das gewünschte Niveau der Zuverlässigkeit und der Sicherheit zu erzielen. Zum Beispiel sind die Ersatztemperatur, die Geräte begrenzt, in einige Anwendungen aus diesem Grund integriert worden.
