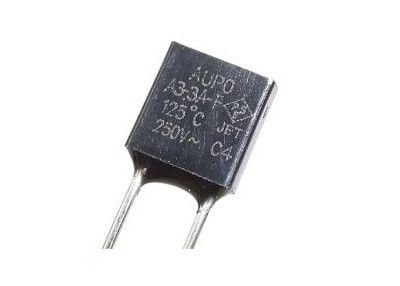

Sicherungs-Abkürzung TF 125℃ 250V 3A A3-3A-F Temperatur-Schutz Aupo thermischer Kunststoffkoffer-thermische Verbindungen für Haushaltsgeräte
Beschreibung
Die folgenden Produktbeschreibungen treffen auf Sicherungen der a-Reihe zu. Die a-Reihe besteht aus thermischen Abkürzungssicherungen für Übertemperaturschutz. Die thermischen Sicherungen a-Reihe sind in den verschiedenen Anwendungen wie Transformatoren, Adaptern, Sekundärbatterien, Haushaltsgeräten, GasWarmwasserbereitern, Beleuchtung und anderer Heizung weit verbreitet.
Die A-3A-F thermischen Abkürzungssicherungen nicht-stellen Einzelpfosten und normalerweise geschlossene Geräte zurück und bieten genauen, zuverlässigen Schutz für Anwendungen der hohen Temperatur gegen die Überhitzung durch die Unterbrechung des elektrischen Stroms. Mit ihrem Metallkörper und starken Führungen bieten diese Sicherungen starken errichteten und hohen Nennströme wie 3 Ampere an.
Eigenschaften
• Epoxiddichtmasse
• Klein, 6.2mm×6.3mmx2.5mm
• Schutz gegen schädliche Übertemperatur in den Primär- und Sekundäranwendungen.
• Bleifrei, RoHS konform
• Entworfen entsprechend Iec 60691
Maß (Millimeter)
Einrichtungsinformationen
Modellieren Sie KEIN | Bewerteter arbeitender Temp. | Fixierungs-wegtemperatur | Solltemperatur | Maximaler Temp .limit | Nennstrom | Nennspannung |
PN | (Tf) | (Th) | (TM) | (Ir) | (Ur) | |
A0-3A-F | 84℃ | 82±2℃ | 65℃ | 203℃ | 3A | 250V |
A1-3A-F | 102℃ | 98±2℃ | 80℃ | 203℃ | 3A | 250V |
A2-3A-F | 115℃ | 112±3℃ | 95℃ | 203℃ | 3A | 250V |
A3-3A-F | 125℃ | 120±3℃ | 105℃ | 203℃ | 3A | 250V |
A4-3A-F | 130℃ | 126±2℃ | 107℃ | 203℃ | 3A | 250V |
A5-3A-F | 135℃ | 131±3℃ | 115℃ | 203℃ | 3A | 250V |
A7-3A-F | 138℃ | 135±2℃ | 115℃ | 203℃ | 3A | 250V |
A12-3A-F | 145℃ | 140±2℃ | 126℃ | 203℃ | 3A | 250V |
A8-3A-F | 150℃ | 145±3℃ | 128℃ | 203℃ | 3A | 250V |
A16-3A-F | 160℃ | 155±2℃ | 135℃ | 203℃ | 3A | 250V |
Bewertungen | Indikator | Beschreibung |
Bewertete arbeitende Temperatur | Tf | Die Temperatur, bei der die thermische Abkürzungssicherung seinen Zustand der Leitfähigkeit ändert und den Stromkreis mit Entdeckungsstrom von öffnet <10ma as="" the="" only="" load=""> |
Halten Sie Temperatur | Th | Die maximale Temperatur, bei der eine thermische Abkürzung beim Leiten des Nennstroms 168 Stunden lang aufrechterhalten werden kann ohne eine Änderung in der Leitfähigkeit zu veranlassen, den Stromkreis zu öffnen. |
Maximale Temperatur-Grenze | TM | An der Nennspannung die Temperatur, welche die Sicherung für 10 Minuten an der Höchsttemperaturbewertung ohne Änderung in der Leitfähigkeit widerstehen kann |
Nennstrom | Ir | Der maximale Strom, dem die thermische Abkürzungssicherung ist, seine elektrischen Eigenschaften zu tragen und nicht zu beeinflussen. |
Nennspannung | Ur | Die maximale Spannung, der die thermische Abkürzungssicherung ist, seine elektrischen Eigenschaften zu tragen und nicht zu beeinflussen. |
Testbedingungen
1 Isolationswiderstand
A. Führung und Oberteil für den thermischen Sicherungskörper, wenn sie den Isolationswiderstand zwischen Draht prüfen und Plastikoberteil, sollten die erste Widerstandgrenzzeigeranpassung für die Position des 2 m Ω sein, dann benutzen das Sicherungs-Körperoberteil des Folienpakets thermische, dann messen den Isolationswiderstand zwischen Draht und Metallfolie. Wenn, Wert des Isolationswiderstandes ist anzuzeigen größer als 2 m Ω; Ng-Signale produziert nicht, fand, dass die Probe qualifiziert wird.
B. (nachdem dem Trennen) zwischen der Führung zwei auf der Hitze, die zwei Sicherungen fixiert, wenn es den Isolationswiderstand zwischen der Widerstandgrenzzeigeranpassung zur ersten Stelle im 0,2 M Ω prüft, messen dann die Hitze, die den Isolationswiderstand zwischen den zwei Führungen fixiert. Wenn, Wert des Isolationswiderstandes ist anzuzeigen größer als 0,2 M Ω; Ng-Signale produziert nicht, fand, dass die Probe qualifiziert wird. Führung und Oberteil für den thermischen Sicherungskörper, wenn sie den Isolationswiderstand zwischen Draht prüfen und Plastikoberteil, sollten die erste Widerstandgrenzzeigeranpassung für die Position des 2 m Ω sein, dann benutzen das Sicherungs-Körperoberteil des Folienpakets thermische, dann messen den Isolationswiderstand zwischen Draht und Metallfolie. Wenn, Wert des Isolationswiderstandes ist anzuzeigen größer als 2 m Ω; Ng-Signale produziert nicht, fand, dass die Probe qualifiziert wird.
Durchschlagsfestigkeit 2
A. fixiert mit dem Oberteil auf dem thermischen Sicherungskörper zwischen dem Draht und Plastikoberteil, um Festigkeitsprüfung, das Sicherungskörperoberteil zu tragen mit Metallfolie, und dann zwischen dem Draht und der Metallfolienprüfspannung von 1500 v (Wechselstrom), wird eine Minute, wenn Sie kein Entladungs- oder Zusammenbruchphänomen sehen, für qualifiziert gefunden. B. (nachdem dem Trennen) zwischen der Führung zwei auf dem thermischen Sicherungskörperkampf zwischen zwei Sicherungen in der Festigkeitsprüfung, Prüfspannung von 500 v (Wechselstrom) zwischen den zwei Führungen, eine Minute, wenn Sie jede mögliche nicht sehen, Entladung anwendend oder Zusammenbruchphänomen wird für qualifiziert gefunden.
Thermal verbindet Familie
