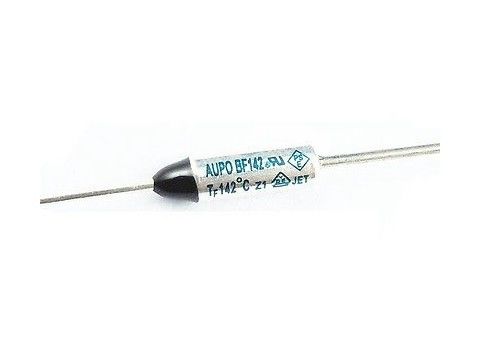

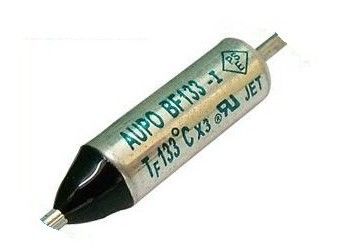

UL CUL PSE Aupo Thermal Cut-off Sicherung TF 133C 250V 10A 15A 16 Ampere BF133-I Temperatur Sicherung Verbindungen mit Metallgehäuse
Allgemeine
Der AUPO-Wärmeschutz ist ein nicht zurücksetzbares Wärmeschutzgerät, das in Haushaltsgeräten und Industriegeräten zum Wärmeschutz verwendet wird.Wenn die Umgebungstemperatur der Wärmegrenze auf eine abnormale Temperatur steigt, die Wärmeabschnitte schmecken die Umgebungstemperatur und öffnen den Stromkreis. Seine vollständig versiegelte Struktur sorgt für Stabilität und Zuverlässigkeit und wird nicht von der Umgebungsfeuchtigkeit usw. beeinflusst.Seine Hauptmerkmale sind: äußerst empfindlich gegenüber der Umgebungstemperatur; präzise und stabile Betriebstemperatur; kompakte, epoxydichte Struktur; zuverlässig, nach verschiedenen internationalen Sicherheitsnormen genehmigt.
Aussehen und Abmessungen ((mm)
Strukturanleitung
1) Bleidraht
2) Epoxy
3) Sternkontakt
4) Scheiben
5) Thermische Pellets
6) Keramische Buschen
7) Feder A
8) Feder B
9) Metallgehäuse
Spezifikationen der Serie BF-I
Verbrauch | Bewertet | Verschmelzung | Betrieb | Höchstbetrag | Bewertet | Bewertet |
(Tf) | (T) | (Tm) | (Ir) | (Ur) | ||
BF73-I | 73°C | 70 ± 2 °C | 58°C | 175°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF77-I | 77°C | 74 ± 2 °C | 62°C | 175°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF84-I | 84°C | 82 ± 2 °C | 69°C | 175°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF94-I | 94°C | 90 ± 2 °C | 79°C | 175°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF99-I | 99°C | 95 ± 2 °C | 84°C | 175°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF104-I | 104°C | 101+2/-3°C | 90°C | 175°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF113-I | 113°C | 110 ± 2 °C | 98°C | 175°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF117-I | 117°C | 114 ± 2 °C | 102°C | 175°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF121-I | 121°C | 118 ± 2 °C | 106°C | 175°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF133-I | 133°C | 131+2/-3°C | 119°C | 215°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF142-I | 142°C | 138+2/-3°C | 127°C | 215°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF157-I | 157°C | 154+2/-3°C | 142°C | 250°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF172-I | 172°C | 169+2/-3°C | 157°C | 260°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF184-I | 184°C | 181 ± 2 °C | 169°C | 260°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF192-I | 192°C | 189 ± 2 °C | 177°C | 390°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF216-I | 216°C | 212 ± 2 °C | 191°C | 380°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF229-I | 229°C | 226 ± 2 °C | 201°C | 390°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF240-I | 240°C | 236 ± 2 °C | 201°C | 450°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF257-I | 257°C | 254 ± 2 °C | 200°C | 450°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V |
Nennbetriebstemperatur.(Tf): | Die Temperatur, bei der ein Wärmeabschnittsgerät seinen Leitungszustand in einen offenen Schaltkreislauf-Erkennungsstrom umwandelt.(Mit Japan Elektrotechnik und Materialrecht), müssen sie hingegen im Toleranzbereich von +/- 7°C funktionieren) |
Schmelztemperatur: | Die Verbrennungstemperatur gibt den Wert an, der in Siliciumöl gemessen wird, wobei die Temperatur um 0,5-1°C pro Minute erhöht wird und ein Detektivstrom von 100 mA oder weniger erreicht wird. |
Aufbewahrungstemperatur: | Die maximale Temperatur, bei der eine Wärmeabschnitte während einer Nennleistung von 168 Stunden keine Änderung des Leitzustands in einem offenen Stromkreis bewirkt.Diese Einstufung wird durch Sicherheitsnormen auf der Grundlage von IEC60691 vorgeschrieben.. |
Höchsttemperaturgrenze (Tm): | Die Höchsttemperatur, bei der eine Wärmeabschnitte 10 Minuten lang ohne erneutes Schließen aufrechterhalten werden kann. |
Nennstrom ((Ir): | Der maximal zulässige Strom, den eine Wärmeabschnitte tragen kann. |
Nennspannung ((Ur): | Die maximal zulässige Spannung, die eine Wärmeabschnittsspannung anwenden kann. |
Vorsicht:
1, kann die Hülle während der Installation nicht verformt oder zerkleinert werden!
2, das für die Lufttemperatur ungeeignet ist, gilt nur für die Kontakttemperatur!
(Verfügbare Bindungsdraht, Draht, Silikongummi-Befestigungen oder 704 wie fest)
3, Metallgehäuse live, das Wasser für Arbeit ungeeignet.
Nicht eingetauchtes Isoliermittel im Wasser zum Zeitpunkt der Kunststoffhülle.
4, wenn das Produkt installiert ist, schaltet der Thermostat ein. Das Gerät sollte nahe der geladenen Oberfläche installiert werden.
Um die Hitze zu vermeiden, ist es nicht genau.
Paket
Ein kleines Paket enthält 100 Stück. Ein großes Paket enthält 10 kleine Pakete. Ein großes Paket enthält 1000 Stück thermische Schnittstellen (10×100 Stück)
