Kundengebundenes Übermittler-Empfänger-Induktions-Schild der Energie-drahtloses Ladegerät-Spulen-7uH 5V für Handy Samsungs Apple Smart

Customized Power Wireless Charger Coil 7uH 5V Sender Empfänger Induktionsschild Für Samsung Apple Smart Mobile Phone

Schnelle Details

Aolittel wireless charging receiving coils/shields and wireless charging transmitter coils/shields feature high permeability shielding and high-saturation powdered iron that is not affected by permanent locating magnetsAlle Teile sind bleifrei (Pb) und RoHS-konform, einige sind auch AEC-Q200-qualifiziert.

Spezifikationen

Modell	Bild	Spezifikation

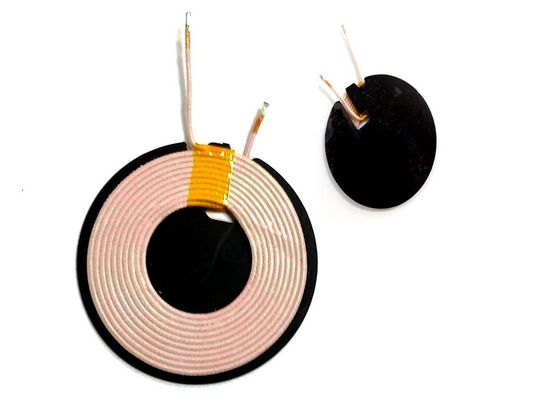

A28-5V Drahtlose Ladekugel		OD: 44,8*52,5 mm ID: 18,5*28,5 mm Dicke: 1,25 H Umdrehungen: 9 TS Durchmesser des Drahtes: 0,08*105p Draht: mit Seidenbeschichtung Induktivität: 7,3 Packung: Saugtabletten / Karton RoHS/SGS Wickelrichtung: im Uhrzeigersinn
A11-5V Drahtlose Ladespule		OD: 43 ± 0,5 mm ID: 20,5 mm Stärke: 1,2 mm Umdrehungen: 10 TS,1 Schicht Durchmesser des Drahtes: 0,08*105p Draht: mit Seidenbeschichtung Chipgröße: 50 x 5 x 1.0 Induktivität: 3,9 Induktivität für den Add-Magneten: 6,8 uh Produktgröße: 50*2,2 H Einheitsgewicht: 15 g Packung: Saugtabletten / Karton RoHS/SGS
Samsung s6 drahtlose Lade- und Übertragungsspule		OD: 43 mm ID: 20,5 mm Dicke: 1,2 H Umdrehungen: 10 TS Durchmesser des Drahtes: 0,08*105p Draht: emailliertes Draht Induktivität: 6,3 Packung: Saugtabletten / Karton RoHS/SGS Wickelrichtung: im Uhrzeigersinn
Apple Watch drahtlose Übertragungsspule		Induktivität: 7,2 mit einer Breite von nicht mehr als 15 mm
A11-5V Drahtlose Ladespule mit doppelter Leitung Doppelschicht		OD: 43 ± 0,5 mm ID: 20,5 mm Stärke: 1,2 mm Umdrehungen: 10 TS, 2 Schichten Durchmesser des Drahtes: 0,08*105p x 2 Draht: mit Seidenbeschichtung Chipgröße: 50 x 5 x 1.0 Produktgröße: 50*2,2 H Einheitsgewicht: 15 g Packung: Saugtabletten / Karton RoHS/SGS
A5 Wireless Charger-Spule		OD: 43 ± 0,5 mm ID: 20,5 mm Stärke: maximal 2,6 mm Umdrehungen: 10 TS, 2 Schichten Durchmesser des Drahtes: 0,08*105p Bifilar Draht: mit Seidenbeschichtung Magnetplatte: 53*53*2.5 Produktgröße: 53*53*5.1H Induktivität: 7,3 Packung: Saugtabletten / Karton RoHS/SGS Einheitsgewicht: 46 g
Wireless Charging Coil für das iPhone 6		Überdosis: 36, mal 42.7 ID: 27,5*20 Dicke: 0,22 H Umdrehungen: 14 TS Wirdia: 0,13*4p Draht: Selbstklebdraht Induktivität: 8,3 Packung: Saugtabletten / Karton RoHS/SGS Einheitsgewicht: 0,8 g
S4 Drahtlose Ladespule		OD: 25,6 mal 36.6 Identifizierung: 20,5*10.5 Dicke: 0,41 H Umdrehungen: 15 TS Wirdia: 0,25*2p Draht: Selbstklebdraht Induktivität: 12,2 uh Packung: Saugtabletten / Karton RoHS/SGS Einheitsgewicht: 1,5 g

Eigenschaften

• Wireless-Ladeempfängerspule
• für Rx-Anwendungen bis 10 W
• Optimiert für 5 V-Ladekreise
• Hochdurchlässigkeitsschirmung für Wireless Charging Empfängerspulen
• Blocks, die den Ladefluss von sensiblen Bauteilen oder Batterien erzeugen
• Eisenpulver mit hoher Sättigung - nicht beeinflusst durch Permanentmagnete
• Dauerhafte Bauweise

Eigenschaften des SHIELD-Materials

• Durchlässigkeit: ca. 24
• Widerstand: > 10 MW bei 100 V
• Kernverlust: 4000 mW/cc bei 500 gauss, 250 kHz
• Magnetische Sättigung: 50% bei 4000 Gauss (bis 350 Oe)

Einleitung

Es gibt viele batteriebetriebene Geräte, die regelmäßig aufgeladen werden müssen, wie z. B. Mobiltelefone, Tablets und batteriebetriebene Handwerkzeuge.Diese Werkzeuge werden in der Regel mit einem speziellen Kabel von einem USB-Anschluss oder von einem speziellen Wandadapter geladen.

Die drahtlose Übertragung von Strom vereinfacht das Laden dieser Geräte und erleichtert den Alltag unserer Kunden.Spezielle Steuerungen sind für die Steuerung der drahtlosen Ladeanwendung erforderlichFreescale stellt die Axx-Familie der dedizierten Steuerungen für die drahtlosen Ladeanwendungen zur Verfügung.Jeder Typ ist für eine bestimmte Palette von Anwendungen im Automobil- oder Industrie- und Verbraucherbereich bestimmt.. Freescale stellt die eigene drahtlose Ladesoftware Bibliothek zur Verfügung
Diese Bibliothek unterhält alle Funktionen, die von der Qi-Spezifikation verlangt werden.

Spulenkategorien

Jedes Anwendungsgebiet erfordert ein bestimmtes Maß an Leistungsübertragung.
wie folgt:

· Sende- oder Empfängerseite:
o Die Senderseite erzeugt das elektromagnetische Kraftfeld.
o Die Empfängerseite erzeugt den Wechselstrom/Gleichstrom, wenn sie auf das Leistungs-elektromagnetische Feld gesetzt wird.

· Ein Niveau der übertragenen Leistung
o Niedrige Leistung bis zu 5 W an der Empfängerseite
o Mittlere Leistung von 5 W bis 100 W
o Hohe Leistung von 100 W bis 1 kW
o Sehr hohe Leistung: mehr als 1 kW

· Freie Positionierung:
o Einzelspirale mit oder ohne Attraktor
o Multicoil Lösung

· Herstellung:
o Drahtwicklung aus dem Litzdraht
o PCB-Typen von Spulen

Beschreibung und Eigenschaften der Spule

Die Anforderungen an die Spulenkonstruktion sind wie folgt:

 Die Induktivität und Leistungsfähigkeit müssen den Anforderungen der Kategorie entsprechen, einschließlich der Arbeitsfrequenz und der Übertragungskraft.

 Die mechanische Dimension muss dem Ziel der Anwendung entsprechen, einschließlich der Spulenfläche und -stärke.

• Die Spule muss die elektromagnetische Abschirmung für das zugehörige elektronische Gerät, wie das Mobiltelefon, bieten.

 Dauerhafte Konstruktion.

Abbildung 1 zeigt die grundlegende Struktur der Drahtwickelung

Abbildung 1 Drahtgewickelte Spulenstruktur (Eigenschaft von TDK)

Das Klebeband zwischen Spirale und Ferrit
Der Magnet in der Mitte kann mit einem Magneten ausgerichtet werden, der die erforderliche Entfernung und die mechanische Fixierung beibehält.
Die Ferritfolie bietet eine bessere Ausrichtung zwischen Sende- und Empfängerspulen.
Die Eigenschaften des Ferrites (Material und Dicke)
Einfluss auf die maximale Leistungsübertragung für den bestimmten Temperaturanstieg haben.
Für die Leistungsstufe 5 W und höher werden in der Regel verschiedene Arten des Ferritmaterials verwendet.
Bei einer Leistung von weniger als 5 W kann das dünne Ferritband oder andere weiche magnetische Materialien verwendet werden.
Der Magnetschild beträgt je nach Spulenart 0,5 mm bis 5 mm.

Eine Spule hat folgende Eigenschaften:

· Induktivität zwischen 6 uH und 27 uH.
Der Gleichstromwiderstand hängt vor allem vom verwendeten Litzdrahttyp ab und liegt in der Regel zwischen 20 mΩ und 100 mΩ.
· Die Abmessungen hängen von der erforderlichen Leistungstransferfähigkeit und der Endanwendung ab, in der Regel zwischen etwa 30 mm und 55 mm für die rechteckige und die kreisförmige Einzelspule.
Die Arbeitsfrequenz liegt bei den Geräten, die der Qi-Spezifikation entsprechen, zwischen 105 kHz und 210 kHz.
· Die Betriebsspannung beträgt unter extremen Bedingungen 5 V bis 50 V.

Abbildung 2 zeigt die Beispiele für die Drahtwickelungen.

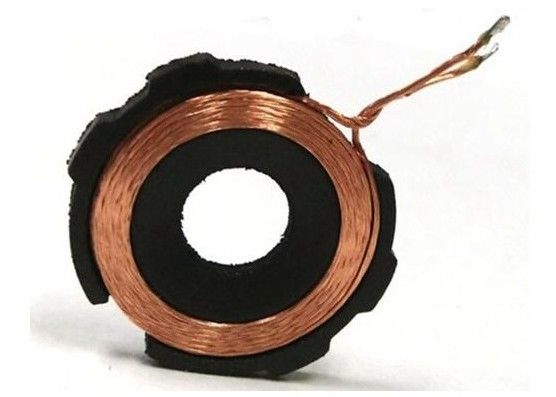

Abbildung 2 Drahtgewickelte Spulen ((Eigenschaft von TDK)

Abbildung 3 zeigt die Grundstruktur der PCB-Spule.

Abbildung 3 Querschnitt des PCB-Systems

PCB-Spulen bestehen aus mehreren Schichten von überlappenden Spulen. Alle Spulen sind unabhängig und haben ihre eigenen Anschlusspunkte.Die PCB-Spulen haben in der Regel einen höheren internen GleichstromwiderstandSie können mit Drahtwickeln kombiniert werden.

Eine Multicoil-Lösung Eine Multicoil-Lösung wird verwendet, wenn die freie Positionierung erforderlich ist.und dann wählt die Spule mit der besten Kopplung für die EnergieübertragungDie gleichzeitig angetriebenen Spulen können eine höhere Leistungstransferfähigkeit und eine größere Freiheit für die Aufstellung der Empfängerspule bieten.Die gleichzeitig angetriebenen Spulen sind mit der gleichen Wechselstromquelle mit der gleichen elektromagnetischen Feldorientierung verbundenDie Verbindung kann durch den Leistungsmultiplexer aufrechterhalten werden oder die separaten Leistungstreiber können für jede Spule verwendet werden.ist nur für einen Empfänger bestimmtWenn Sie zwei oder mehr Geräte gleichzeitig aufladen müssen, müssen Sie die Mehrkanal-Topologie verwenden.Ein Beispiel für das Multicoil-Design ist das Freescale Wireless Charger für den Automobilbereich, Topologie A13_Rev2. Es wird vom WCT1001A-Controller gesteuert. Das letzte Vorführbeispiel ist in Abbildung 4 dargestellt.

Abbildung 4 Beispiel für ein Multicoil-Design

Abbildung 5 zeigt das Blockschema des Leistungsmultiplexers.

Der Multiplexer wird durch den Steuergerät für das drahtlose Laden gesteuert und kann eine oder mehrere Spulen aus dem Dreispilensatz an die Energiequelle anschließen.Der Leistungsmultiplexer kann auf mehr Segmente verteilt werden, um Multicoil zu steuernDiese Konstruktion kann für alle Multicoil-Topologien durch die Qi-Spezifikation verwendet werden.

Abbildung 6 zeigt die nächste mögliche Topologie für das Multicoil System.

Abbildung 6 Unabhängige Brückenfahrer

Diese Topologie nutzt mehrere Brücken-Treiber, um jede Spule mit Energie zu versorgen.Es ist möglich, eine oder mehrere Spulen gleichzeitig zu belebenDie Auswahl der endgültigen Topologie hängt vom Übertragungsleistungsniveau und schließlich von den Kosten ab.Der Multiplexer ist eine bessere Wahl..

Schlussfolgerung

Verwendung der Steuerung A oder anderer Steuerungen der A-Familie,zusammen mit der binären drahtlosen Ladebibliothek den gesamten Entwurfsprozess erheblich vereinfacht und vollständig getestete Funktionen für eine zuverlässige Anwendung bietet.
