Hohes Q bildete geformte Heteromorphic rote kupferne Luft-Kern-Spule reparierte Induktoren 3 Drehungen 300C für für VHF-UHF Rf-Anwendung
Eigenschaften
Computer Optomized-Spule
Benutzung von Geschäftemacher-Formel
4 Kabelbinder und Lack-Verkapselung
Linearer A.C. Resistance
Konstante Induktanz mit
Spannung und gegenwärtige Veränderung
Sehr niedrig mikrofonische Verzerrung
Keine Sättigungs-Verzerrung
Keine Hysteresen-Verzerrung
Allgemein
Induktanzspule wurde geleitet, indem man das Prinzip des Gerätes der elektromagnetischen Induktion verwendete. Wenn ein Strom einen Draht durchfließt, produziert bestimmtes elektromagnetisches Feld um diesen Draht, und das elektromagnetische Feld des Drahtes selbst ist herein im Rahmen des elektromagnetischen Feldes im Leiterinduktionseffekt. Um elektromagnetischen Draht selbst zu erzeugen, wird ein „Gefühl“ genannt, d.h. beeinflußte die Änderung des Drahtes selbst die Änderungen im gegenwärtigen Magnetfeld, das Magnetfeld und das weiter den Strom im Leiter; Auf der Rolle des elektromagnetischen Feldes im Bereich von anderen Drähten produzieren Sie, genannt „gegenseitige Induktanz.
Spezifikation
Technische Daten | Alle technischen Daten bezogen sich auf einer umgebenden Temperatur von +25˚C |
Induktivitätsbereich | 5.5nH zu 27.3nH |
Induktanz-Toleranz | 2%, 5%, 10% |
Nennstrom | 2.7A, 2.9A, 4.4A |
Betriebstemperatur | -40˚C zu +125˚C |
Beendigung | 96,5% Tin/3% Silber über 0,5% Kupfer |
Toleranz: ± 1% zentriert auf Nennwert
Elektrische Leitfähigkeit 101,5%
Temperaturspanne: -25°C zu 85°C
Isolierungs-Temperatur: 155°C
87% wickelnder Raum-Faktor
Sehr niedriges D.C.R.
Niedrige Skineffekt-Verluste
Niedriger A.C. Resistance
Niedrige Eigenkapazität
99,99% hoher Reinheitsgrad-Kupfer

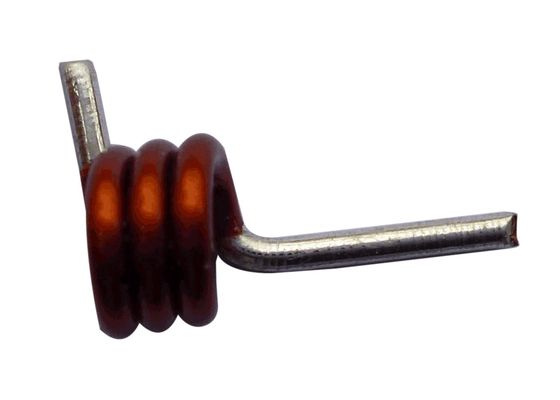

Geformte Heteromorphic Spulenspezifikationsparameter: 1.0mm reiner Kupferdraht, Widerstand der hohen Temperatur, Kupferdrahtgrad ist 200 Grad, Temperaturtest 300 Grad, 1 Minute durchbrennt nicht Haut. Hohler innerer Durchmesser 3.0mm; Zahl von Drehungen: 3 Drehungen. Abstreifendes Verzinnen Pin. Kann direkt geschweißt werden
Wickeln der Spule.
Die Spule muss auf einem Plastik zuerst verwundet werden, der vom ausreichenden Durchmesser ehemalig ist (Gleichgestelltes zum erforderlichen Kerndurchmesser).
Die Wicklung muss fest sein und angrenzende Drehungen müssen so nah sein, wie möglich.
Nachdem die Wicklung komplett ist, nehmen Sie langsam den Kern zurück, ohne die Spule zu stören.
Wenden Sie jetzt eine Dünnschicht des Epoxy-Klebers über der Spulenoberfläche für mechanische Unterstützung an.
Entfernen Sie die Isolierung von den Spulenenden.
Beispiel
Nehmen Sie an, dass Sie einen Induktor herstellen möchten, der eine Induktanz von μH 10 produziert. Der Durchmesser der Spule ist 1 Zoll und die Spulenlänge wird durch 1,25 Zoll gegeben. Sie müssen die Anzahl von Drehungen der Spule finden.
Die Werte in der oben genannten Gleichung so, ersetzend
L = 10 Zoll
d = 1inch
L = 1,25 Zoll
n = √ {L [18d * 40l]}/d = 26
So ist die Anzahl von Drehungen der Spule 26.
Zahl von Drehungen/Zoll = 20,8
