Ultra-Miniaturhohe gegenwärtige Oberflächenberg-Quadrat-Luft-Kern-Induktoren nach Maß 5,5 zu 27nH für Rf umkreist

Maßgeschneiderte Ultra-Miniatur-Hochströmung Oberflächen Mount Quadrat Luft Kern Induktoren 5,5 bis 27nH Für HF-Schaltungen

Beschreibung

Square Air Core RF-Induktoren, Teil der Wund-Air-Kern-Induktorfamilie, sind ideal für HF-Schaltungen, Breitband-E/A-Filterung, Frequenzwahl oder Impedanz-Matching.Der einzigartige quadratische Querschnitt des Luftkern-Induktors bietet eine bessere Leistung, und bietet Produktionsvorteile gegenüber toroidalen Spulen.

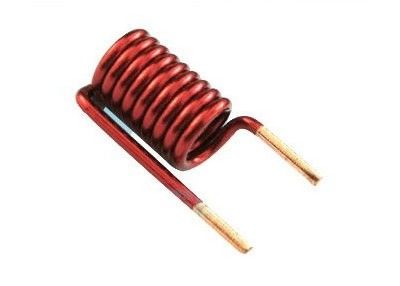

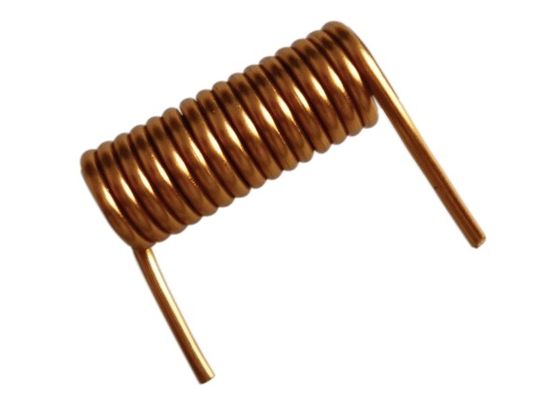

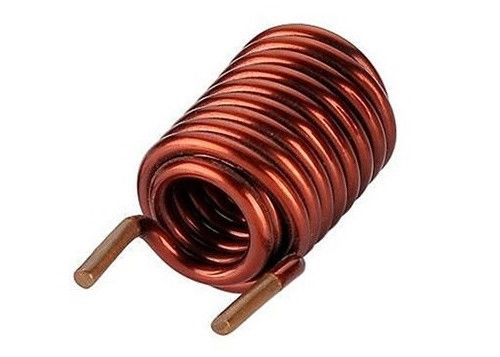

Modell Beispiel

1	2
Durchmesser des Drahtes:0.8mm ID 5mm; Drehen:1.5 Dreh; Länge:6 mm	Durchmesser des Drahtes:1.2mm ID 4mm;Begeben:4-Begeben;Länge:11mm

Typische Anwendungen

RF-Anwendungen
HF-Schaltungen
Breitband-E/A-Filterung
Impedanzgleichstellung

Merkmale und Vorteile

Quadratischer Querschnitt
Erhältlich in den Größen 0806, 0807 und 0908
20 Induktivitätswerte zwischen 5,5nH und 27,3nH
Hohe Q
Hochstrom
Ausgezeichnete SRF

Besonders angepasst

L gegenüber der Frequenzkurve

Was ist eine Luftkernspule?

Wir werden den Begriff "Luftkernspule" verwenden, um einen Induktor zu beschreiben, der nicht von einem ferromagnetischen Material abhängt, um seine spezifizierte Induktivität zu erreichen.Dies deckt die Fälle ab, in denen es wirklich nur Luft im Inneren sowie Windungen auf einem anderen Isolator wie Bakelit, Glas oder PTFE usw.

Brauchst du eine Luftspule?

Welche Vorteile hat eine Luftkernspule?

Die Induktivität wird nicht durch den Strom beeinflusst, den sie trägt.Dies steht im Gegensatz zur Situation mit Spulen, die ferromagnetische Kerne verwenden, deren Induktivität bei moderaten Feldstärken einen Höchststand erreicht, bevor sie bei Näherung der Sättigung auf Null sinkt.Manchmal kann eine Nichtlinearität in der Magnetisierungskurve toleriert werden; zum Beispiel beim Umschalten von Konvertern.In Schaltkreisen wie Audio-Cross-over-Netzwerken in Hi-Fi-Lautsprechern müssen Sie Verzerrungen vermeidenDie meisten Radiosender setzen auf Luftspulen, um die Erzeugung von Harmoniken zu verhindern.

Dabei ist es wichtig, daß die Frequenz der Luftspulen in der Regel nicht überschritten wird, da sie nicht mit Eisenverlusten verbunden sind.höhere Effizienz, eine höhere Leistungsfähigkeit und weniger Verzerrungen.

Die meisten ferromagnetischen Kerne neigen dazu, über 100 MHz eher Verlust zu haben.

Und der Nachteil?

Ohne einen Kern mit hoher Durchlässigkeit muss man mehr und/oder größere Drehungen haben, um einen gegebenen Induktivitätswert zu erreichen.Bei höheren Frequenzen benötigen Sie im Allgemeinen keine hohe Induktivität, also ist das dann weniger ein Problem.
Mit den geschlossenen Magnetpfaden, die in Kern-Induktoren verwendet werden, ist die Strahlung viel weniger schwerwiegend.Der Verlust durch elektromagnetische Strahlung wird erheblich.Sie können dieses Problem verringern, indem Sie die Spule in einen Schirm einfangen oder sie in rechten Winkeln an andere Spule montieren, mit denen sie gekoppelt werden kann.

Sie verwenden vielleicht eine Luftkernspule nicht, weil Sie ein Schaltkreiselement mit einer bestimmten Induktivität an sich benötigen, sondern weil Ihre Spule als Näherungssensor, Schleifantenne, Induktionsheizung,Tesla-Spule, Elektromagnet, Magnetometerkopf oder Ablenkungsjoch usw. Dann kann ein externes Feld sein, was Sie wollen.
