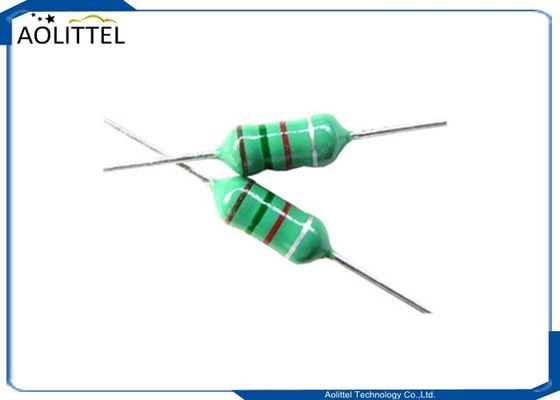

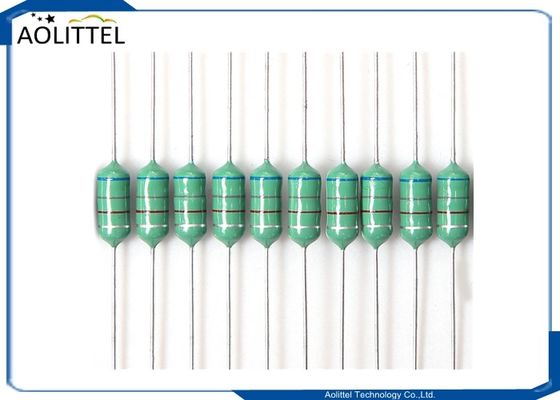

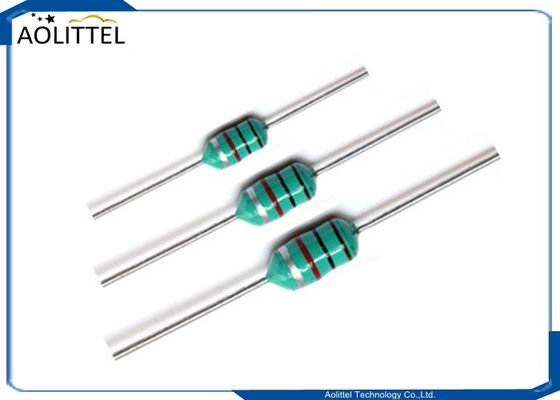

AL Reihen-regelten feste Struktur-Farbcodes hohen Q Wert des Induktor-0410 3.3uH 10% 1KHZ für Spielzeug

2000-pcs
MOQ
AL Reihen-regelten feste Struktur-Farbcodes hohen Q Wert des Induktor-0410 3.3uH 10% 1KHZ für Spielzeug
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Name: Farbcode-Induktor
Induktivität: 3.3UH±10%
DCR: 340mΩ MAX
Isat: L≧L0*90%
Ausrüstung: Konservierter kupferner plattierter Stahldraht
Epoxidharz: FK661
Draht: 2UEW-F (QA)
Lötmittel: Sn: 99.3%/Cu: 0,7%
Epoxyfarbe: DGT-1 (grün)
Kern: DRWW3*6
Hervorheben:

drahtlose Aufladungsempfängerspule

,

Aufladungsspule PWB-Radioapparates
Grundinformation
Herkunftsort: DONGGUAN, CHINA
Markenname: AOLITTEL
Modellnummer: 9.1.0410.3R3.01
Zahlung und Versand AGB
Verpackung Informationen: Band, 2000PCS/BOX, 255*70*93mm; 48000pcs/Carton, 440*275*392mm
Lieferzeit: 7-10 Arbeitstage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 4,800,000,000PCS pro Monat
Produkt-Beschreibung

AL-Reihe Feststruktur Farbcodes Feste Induktor 0410 3.3uH 10% 1KHZ Hohe Q-Wert für Spielzeug

Unsere Produkte sind für den Einsatz in allgemeinen elektronischen Geräten wie Audio-Video-Geräten, Büroautomationsgeräten, Haushaltsgeräten und Informationsdiensten konzipiert und gefördert.Elektrische LichtquelleDas Spielzeug, der PC und seine Umgebung, industrielle Steuerung, Haushaltsgeräte und andere

Abmessung

AL Reihen-regelten feste Struktur-Farbcodes hohen Q Wert des Induktor-0410 3.3uH 10% 1KHZ für Spielzeug 0

Eine 4.0MAX C 00,6 ± 0.1
B 10.0 MAX
Identifizierung 1-Orange, 2-Orange, 3-Gold, 4-Sliver

Schematisches Diagramm

AL Reihen-regelten feste Struktur-Farbcodes hohen Q Wert des Induktor-0410 3.3uH 10% 1KHZ für Spielzeug 1

Schema der Wickelstruktur

WINDING S F WIRE Umdrehungen WINDING WAY
N1 S F 2UEW-0,12 mm 15TS Richter. Glatte Wicklung

Elektrische Parameter

TEST-Projekt Spezialmerkmale Prüffrequenz Prüfmittel
L 3.3UH±10% bei 25°C 1KHZ/0,25V TH2829A
DCR 340mΩ MAX bei 25°C 1KHz/0,25V HK-100
Isat LL0*90% bei 25°C DC670mA 1KHz/0,3V TH2829A

BOM

Die Kommission Die Angabe der Angabe ist in Anhang I zu entnehmen. Händler
PIN-Nummer Stahldraht, mit Kupferplattierung, aus Zinn Baichuan
OR Äquivalenter Lieferant
Epoxidharz FK661 QI FU
OR Äquivalenter Lieferant
WIRE 2UEW-F ((QA) GANYUE HENGXING ((E233255)
OR Äquivalenter Lieferant
Soldat Schn:990,3%/Cu:00,7% SONGBEN
OR Äquivalenter Lieferant
EPOXY-Farbe DGT-1 (grün) FUXIN
OR Äquivalenter Lieferant
Kern DRWW3*6 JIACHENG
OR Äquivalenter Lieferant

Prüfbericht

Die Prüfbedingungen: TEMP:25°C (REF) R.H.:80% (REF)

Artikel 1 Reichweite Prüfdaten
Testprojekt Spezifikationen 1 2 3 4 5
L 3.3UH±10% 3.33 3.32 3.30 3.32 3.33
DCR 340mΩ MAX 170 170 170 170 170
Isat LL0*90% - Ich weiß. - Ich weiß. - Ich weiß. - Ich weiß. - Ich weiß.

- Nein. Ich weiß nicht. Artikel 1 Anforderungen Ergebnis
1 Aussehen, Größe Erfüllung der Größenanforderung und Toleranz - Ich weiß.
2 Ausziehkraft Mehr als 1 kg - Ich weiß.

Verpackung

Innerer Kasten: 255*70*93mm

Außenkarton: 440*275*392 mm

2000 Stück/Innenkarton, 24 Kartons pro Karton 48000 Stück

Verpackungsskizze

AL Reihen-regelten feste Struktur-Farbcodes hohen Q Wert des Induktor-0410 3.3uH 10% 1KHZ für Spielzeug 2

Verpackung nach Kundenwunsch.

Prüfgeräte

1.Induktivität ((L):HM-9481/TH-2829A;
2.Q:HM-9481;
3.DCR:CH-502BC/TH-2829A;
4.SRF:HM-9461;
5.Isat:TH-2829A/TH-1772B+TL-2812D;
Prüfbedingungen: bei 25°C, 75% H.

Prozessweg

AL Reihen-regelten feste Struktur-Farbcodes hohen Q Wert des Induktor-0410 3.3uH 10% 1KHZ für Spielzeug 3

Spezifikation für alle Farbcode-Induktoren 0307 0410 0510 0512

Aussehen Abmessungen

AL Reihen-regelten feste Struktur-Farbcodes hohen Q Wert des Induktor-0410 3.3uH 10% 1KHZ für Spielzeug 4

Elektrische Eigenschaften

Die Reihe AL0307

AL Reihen-regelten feste Struktur-Farbcodes hohen Q Wert des Induktor-0410 3.3uH 10% 1KHZ für Spielzeug 5

Serie AL0410

AL Reihen-regelten feste Struktur-Farbcodes hohen Q Wert des Induktor-0410 3.3uH 10% 1KHZ für Spielzeug 6

AL Reihen-regelten feste Struktur-Farbcodes hohen Q Wert des Induktor-0410 3.3uH 10% 1KHZ für Spielzeug 7

Serie AL0510

AL Reihen-regelten feste Struktur-Farbcodes hohen Q Wert des Induktor-0410 3.3uH 10% 1KHZ für Spielzeug 8

AL Reihen-regelten feste Struktur-Farbcodes hohen Q Wert des Induktor-0410 3.3uH 10% 1KHZ für Spielzeug 9

Serie AL0512

AL Reihen-regelten feste Struktur-Farbcodes hohen Q Wert des Induktor-0410 3.3uH 10% 1KHZ für Spielzeug 10

AL Reihen-regelten feste Struktur-Farbcodes hohen Q Wert des Induktor-0410 3.3uH 10% 1KHZ für Spielzeug 11

Hinweis: Die Daten in diesem Dokument enthalten nur die wichtigsten Produkte, so dass Sie bestellen oder mehr über die Produkte Informationen erfahren möchten, bitte
Kontaktieren Sie uns für die neuesten und vollständigsten Produktinformationen

Produktverpackung

Schüttgut

AL Reihen-regelten feste Struktur-Farbcodes hohen Q Wert des Induktor-0410 3.3uH 10% 1KHZ für Spielzeug 12

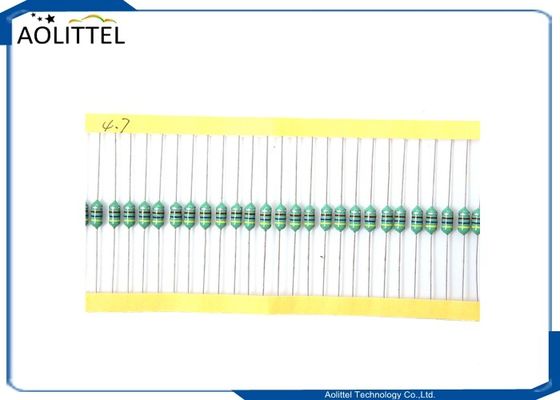

Band

AL Reihen-regelten feste Struktur-Farbcodes hohen Q Wert des Induktor-0410 3.3uH 10% 1KHZ für Spielzeug 13

Größe und Tag:

Aufladungsspule PWB-Radioapparates

drahtlose Aufladungsempfängerspule

Aufladungsspule der drahtlosen Energie
