Startseite /Produkte/Drahtlose Ladegerät-Spule/drahtlose Ladegerät-Spule 0.22uH 400mA 0.4Ohm 25.2MHZ, überzogene Epoxiddrosselklappen-axialer örtlich festgelegter Induktor-Farbcode 2.8x4.8mm

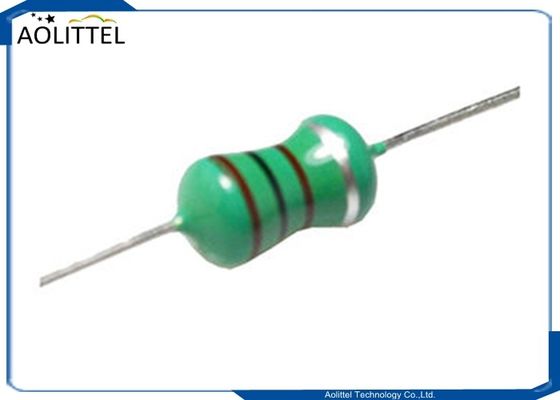

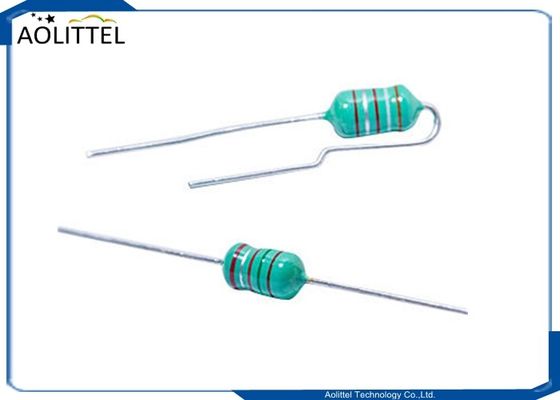

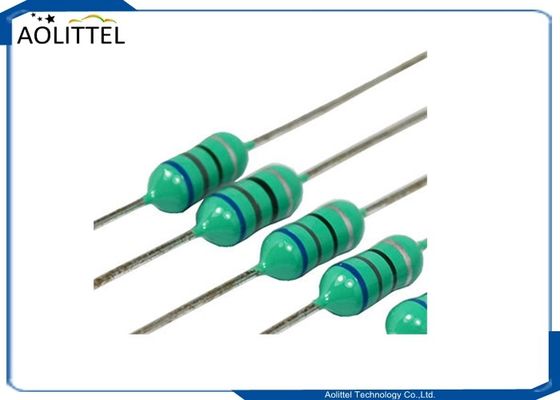

drahtlose Ladegerät-Spule 0.22uH 400mA 0.4Ohm 25.2MHZ, überzogene Epoxiddrosselklappen-axialer örtlich festgelegter Induktor-Farbcode 2.8x4.8mm

1 Spule
MOQ
drahtlose Ladegerät-Spule 0.22uH 400mA 0.4Ohm 25.2MHZ, überzogene Epoxiddrosselklappen-axialer örtlich festgelegter Induktor-Farbcode 2.8x4.8mm
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Name: Induktor-Farbcode
Größe: 2.8x4.8mm
Induktivität: 0.22±20%
Q (Minute): 35
Häufigkeit: 25.2MHz
DCR: Maximales 0.4Ohm
Hervorheben:

drahtlose Aufladungsempfängerspule

,

Aufladungsspule PWB-Radioapparates
Grundinformation
Markenname: AOLITTEL
Modellnummer: CKL
Zahlung und Versand AGB
Verpackung Informationen: Band in der Munition
Lieferzeit: 7-10 Arbeitstage
Zahlungsbedingungen: T / T, Western Union
Versorgungsmaterial-Fähigkeit: 2000,000,000PCS
Produkt-Beschreibung


Epoxybeschichtete Schluck-Axial-Fest inductor Farbcode 2.8x4.8mm 0.22uH 400mA 0.4Ohm 25.2MHZ


Technische Spezifikation

BildGröße A (max) × L (max)InduktivitätNennstromReihe
drahtlose Ladegerät-Spule 0.22uH 400mA 0.4Ohm 25.2MHZ, überzogene Epoxiddrosselklappen-axialer örtlich festgelegter Induktor-Farbcode 2.8x4.8mm 0- 2,8 mal 4.80.22·330uH25 ‰ 400 mACKL0204
- 3,0 mal 7.00.221500uH40 ̊740 mACKL0307
- 3,2 mal 7.0
¥4.0 mal 10.50.276800uH40 ̊980 mACKL0410
4,5 mal 12.71.0·10000uH52 ̊3300 mACKL0412
- 5,0 mal 12.7
- 5,0 mal 11.04.7 ¢ 30000 uH10 ‰ 900 mACKL0510
- 5,0 mal 12.022 ‰ 10000 uH25 ‰ 550 mACKL0512
5,0 mal 14.01.0·10000uH60 ‰ 3800 mACKL0514



Anwendungen

Für Videorekorder, Farbfernseher, CRT, Stereoanlagen, Autoradios und Funkempfänger, Telefonantworten.
Festplatten-Treiber, Personalcomputer und industrielle, elektronische Produkte usw.


Eigenschaften

1Konstruktion kompakt, klein und leicht, breiter Induktivitätsbereich.
2.Beitragen zu hohen Q- und selbstresonanten Frequenzen, Tipp-Typ, der für den automatischen Einsatz geeignet ist, Beschichtung mit Epoxidharz, die die Feuchtigkeitsbeständigkeit für eine lange Lebensdauer gewährleisten


Elektrische Eigenschaften

(1) Isat: Gleichstrom, bei dem die Induktivität ungefähr 10% von ihrem Wert ohne Strom sinkt;
(2) Irms: Gleichstrom, der den Temperaturanstieg (△T ≤ 40°C) von 25°C Umgebung verursacht.
(3) Nennstrom: Entweder die Induktivität ist 10% niedriger als ihr Anfangswert in den Gleichstrom-Sättigungsmerkmalen oder die Temperaturerhöhung wird △T=40°C ((Ta=25°C), je nachdem, welcher Wert niedriger ist.
(4) Betriebstemperaturbereiche: -25°C bis 85°C. (5) Dielektrische mit Standspannung: 250 V AC r.m.s.


Prüfgeräte

(1) Induktivität ((L): HP 4284A/HM 9481/CD 1063/HP 4291A;
(2) Q: HP 4284A/HM 9481;
(3) DCR: CH 502A/CH 502BC;
(4) SRF: HM 9461;
(5) Nennstrom/Isat./Irms.: HP 4284+HP 4284A/CD 1068+CD 1320. Prüfbedingungen: bei 25°C, 75% H.


● Farbcodierung
drahtlose Ladegerät-Spule 0.22uH 400mA 0.4Ohm 25.2MHZ, überzogene Epoxiddrosselklappen-axialer örtlich festgelegter Induktor-Farbcode 2.8x4.8mm 1


Aussehen Abmessungen

drahtlose Ladegerät-Spule 0.22uH 400mA 0.4Ohm 25.2MHZ, überzogene Epoxiddrosselklappen-axialer örtlich festgelegter Induktor-Farbcode 2.8x4.8mm 2

TypAbmessung (mm)Abbildung
A (maximal)B (maximal)C ((± 0,1)
CKL0204¢2.84.80 Pfund.451
CKL0307¥3.0/ ¥3.27.00 Pfund.502
CKL0410¥4.010.50 Pfund.602
CKL0412¥4.5/5.012.70 Pfund.652
CKL05105 Pfund.011.00 Pfund.602
CKL05125 Pfund.012.00 Pfund.602
CKL0514¥5.0/5.514.0/15.00 Pfund.652



Erscheinungsbild Abmessungen der Formung

1.U-förmige (horizontale)
drahtlose Ladegerät-Spule 0.22uH 400mA 0.4Ohm 25.2MHZ, überzogene Epoxiddrosselklappen-axialer örtlich festgelegter Induktor-Farbcode 2.8x4.8mm 3

TypAbmessung (mm)
A (maximal)B (maximal)D ((Min)E
CKL0204¢2.84.82.47.5 ¢ 12
CKL0307¥3.0/ ¥3.27.02.410 ¢15
CKL0410¥4.010.52.412.5 ¢ 20
CKL0412¥4.5/5.012.72.4

15 ¢ 20

CKL05105 Pfund.011.02.412.5 ¢ 20
CKL05125 Pfund.012.02.415 ¢ 20
CKL0514¥5.0/5.514.0/15.02.417.5 ¢ 25



2.U-förmig (vertikal)
drahtlose Ladegerät-Spule 0.22uH 400mA 0.4Ohm 25.2MHZ, überzogene Epoxiddrosselklappen-axialer örtlich festgelegter Induktor-Farbcode 2.8x4.8mm 4

TypAbmessung (mm)
A (maximal)B (maximal)CD (maximal)F
CKL0204¢2.84.83.0 ¢6.03.02.5
CKL0307¥3.0/ ¥3.27.03.0 ¢6.03.02.5
CKL0410¥4.010.53.0 ¢6.03.02.5/3.5/5. Das ist nicht wahr.0
CKL0412¥4.5/5.012.73.0 ¢5.03.05.0
CKL05105 Pfund.011.03.0 ¢6.03.05.0
CKL05125 Pfund.012.03.0 ¢5.03.05.0
CKL0514¥5.0/5.514.0/15.03.0 ¢5.03.05.0



3.U-Formen und Kleben

drahtlose Ladegerät-Spule 0.22uH 400mA 0.4Ohm 25.2MHZ, überzogene Epoxiddrosselklappen-axialer örtlich festgelegter Induktor-Farbcode 2.8x4.8mm 5

TypAbmessung (mm)
A (maximal)B (maximal)C (maximal)EF (± 2,0)
CKL0204¢2.84.83.02.522.0
CKL0307¥3.0/ ¥3.27.03.02.5/5.020.0
CKL0410¥4.010.53.02.5/3.5/5. Das ist nicht wahr.018.5
CKL0412¥4.5/5.012.73.05.017.5
CKL05105 Pfund.011.03.05.018.5



4.UK-Forming und Taping
drahtlose Ladegerät-Spule 0.22uH 400mA 0.4Ohm 25.2MHZ, überzogene Epoxiddrosselklappen-axialer örtlich festgelegter Induktor-Farbcode 2.8x4.8mm 6

TypAbmessung (mm)
A (maximal)B (maximal)C (maximal)EF (± 2,0)
CKL0307¥3.0/ ¥3.27.03.05.020.0
CKL0410¥4.010.53.05.018.0
CKL0412¥4.5/5.012.73.05.017.0
CKL05105 Pfund.011.03.05.018.0



5.R-Formen und Kleben
drahtlose Ladegerät-Spule 0.22uH 400mA 0.4Ohm 25.2MHZ, überzogene Epoxiddrosselklappen-axialer örtlich festgelegter Induktor-Farbcode 2.8x4.8mm 7

TypAbmessung (mm)
A (maximal)B (maximal)C (maximal)EF
CKL0307¥3.0/ ¥3.27.012.55.017.5±1.5
CKL0410¥4.010.513.55.017.5±1.5
CKL0412¥4.5/5.012.716.55.015.0Min
CKL05105 Pfund.011.014.55.017.5±1.5
Größe und Tag:

Aufladungsspule PWB-Radioapparates

drahtlose Aufladungsempfängerspule

Aufladungsspule der drahtlosen Energie
