2.2 mH ± 30% Filter in allgemeinem Zustand Ferrit-Toroidal-Induktor 16A Idc 7.1mΩ Rdc Magnetkern Toroidal-Stromleitung Schluckspirale
Allgemeine
26S-Reihe Toroidal-Induktoren
26S3543N040 Serie sind Stromkompensierte Ringkern-Doppel-Schlucke mit einem Ferritkern
Polycarbonat-Basisplatte und -abstand (UL 94 V-0)
Sektor-Windung
mit einer Breite von nicht mehr als 15 mm
Bei einer Induktivität von ca. 1% für die symmetrische Störunterdrückung ist dies ideal für
Unterdrückung von Interferenzen im allgemeinen Modus und in Anwendungen im Schaltmodus
Elektrische Parameter
| Teilnummer |
Induktivität |
Eine |
B |
C |
D |
Arbeitsfrequenz |
| T16-26,52 |
1.0uH-10.0uH |
6 |
3.5 |
6 |
2.5 |
10.0-100.0KHZ |
| T20-26,52 |
1.0uH-10.0uH |
7 |
4 |
7 |
3 |
10.0-100.0KHZ |
| T25-26,52 |
1.0uh-15.0uh |
8.5 |
4.5 |
8.5 |
3.5 |
10.0-100.0KHZ |
| T26-26,52 |
1.0uh-25.0uh |
8.5 |
7 |
8.5 |
6 |
10.0-100.0KHZ |
| T30-26,52 |
2.0uh-30.0uh |
10 |
5.5 |
10 |
4.5 |
10.0-100.0KHZ |
| T37-26,52 |
2.0uh-35.0uh |
12 |
5.5 |
12 |
4.5 |
10.0-100.0KHZ |
| T38-26,52 |
2.0uh-45.0uh |
12 |
7 |
12 |
6 |
10.0-100.0KHZ |
| T44-26,52 |
3.0uH-50.0uH |
13 |
6 |
13 |
5 |
10.0-100.0KHZ |
| T50-26,52 |
5.0uH-60.0uH |
15 |
8 |
15 |
6 |
10.0-100.0KHZ |
| T51-26,52 |
5.0uH-60.0uH |
12 |
8.5 |
12 |
7 |
10.0-100.0KHZ |
| T60-26,52 |
5.0uh-70.0uh |
18 |
8.5 |
18 |
7 |
10.0-100.0KHZ |
| T68-26,52 |
5.0uh-75.0uh |
21 |
8.5 |
21 |
7 |
10.0-100.0KHZ |
| T72-26,52 |
5.0uh-75.0uh |
21 |
9 |
21 |
7 |
10.0-100.0KHZ |
| T80-26,52 |
5.0uH-80.0uH |
24 |
9 |
24 |
8 |
10.0-100.0KHZ |
| T90-26,52 |
5.0uH-80.0uH |
27 |
13 |
27 |
11 |
10.0-100.0KHZ |
| T94-26,52 |
5.0uH-80.0uH |
27 |
11 |
27 |
9 |
10.0-100.0KHZ |
| T106-26,52 |
5.0uH-80.0uH |
31 |
14 |
31 |
12 |
10.0-100.0KHZ |
| T130-26,52 |
0.5mH-3.0mH |
36 |
14 |
36 |
12 |
10.0-100.0KHZ |
| T131-26,52 |
0.5mH-3.0mH |
36 |
14 |
36 |
12 |
10.0-100.0KHZ |
| T141-26,52 |
0.7mH-3,2mH |
39 |
14 |
39 |
12 |
10.0-100.0KHZ |
| T150-26,52 |
1.0mH-3,5mH |
42 |
14 |
42 |
12 |
10.0-100.0KHZ |
| T157-26,52 |
1.0mH-3,5mH |
43 |
17 |
43 |
15 |
10.0-100.0KHZ |
| T175-26,52 |
1.0mH-3,7mH |
48 |
19 |
48 |
17 |
10.0-100.0KHZ |
| T184-26,52 |
1.0mH-3,5mH |
51 |
22 |
51 |
19 |
10.0-100.0KHZ |
| T200-26,52 |
2.0mH-4.0mH |
55 |
28 |
55 |
26 |
10.0-100.0KHZ |
| T201-26,52 |
2.0mH-4.0mH |
55 |
25 |
55 |
23 |
10.0-100.0KHZ |
| T225-26,52 |
2.0mH-4.0mH |
60 |
18 |
60 |
16 |
10.0-100.0KHZ |
| T250-26,52 |
2.0mH-4.0mH |
68 |
30 |
68 |
27 |
10.0-100.0KHZ |
| T300-26,52 |
2.0mH-4.0mH |
81 |
40 |
81 |
25 |
10.0-100.0KHZ |
| T400-26,52 |
2.0mH-4.0mH |
115 |
50 |
115 |
30 |
10.0-100.0KHZ |

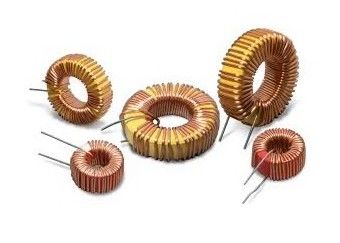

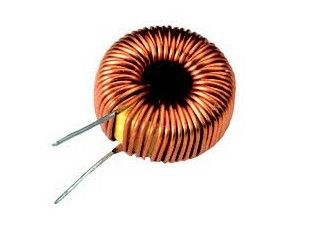

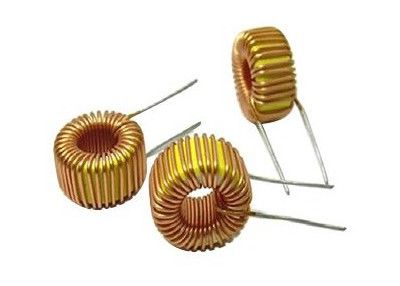

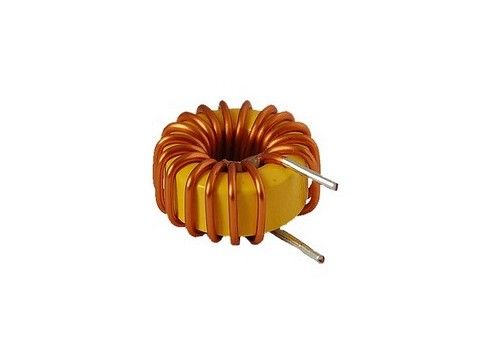

Fotos zeigen
Was ist ein Toroid-Induktor?
Ein in elektronischen Schaltkreisen verwendeter Toroidinduktor ist eine isolierte Spirale, die mit Draht auf eine ringförmige Form gewickelt ist, die aus Eisenpulver, Ferrit oder einem anderen Material besteht.Ein Toroid-Induktor wird meist bei niedrigen Frequenzen verwendet, bei denen große Induktionen erforderlich sindToroid-Induktoren haben eine höhere Induktivität pro Runde und können mehr Strom übertragen als Solenoide mit einem Kern von ähnlichem Material und Größe.
Typen von Toroid-Induktoren
Es gibt viele verschiedene Arten von Toroid-Induktoren und bei Future Electronics haben wir viele der gängigsten Arten, kategorisiert nach Gehäusegröße/Dimension, Strombewertung, Nominalinduktivität,GleichstromwiderstandDie parametrischen Filter auf unserer Webseite können Ihnen helfen, Ihre Suchergebnisse je nach den gewünschten Spezifikationen zu verfeinern.
Die häufigsten Größen für Gleichstromwiderstände sind 5 mΩ, 19 mΩ, 20 mΩ, 22 mΩ, 50 mΩ, 55 mΩ und 550 mΩ. Die Nominalinduktivität kann zwischen 10 μH und 920 μH liegen,mit den am häufigsten verwendeten Toroid-Induktoren mit einer Nenninduktanz von 25 μH, 28 μH, 50 μH, 51 μH, 75 μH und 100 μH.
Anwendungen für Toroid-Induktoren
Toroid-Induktoren werden in Medizinprodukten, Telekommunikation, Musikinstrumenten, industriellen Steuerungen, Kühlgeräten, Ballasten, elektronischen Kupplungen, elektronischen Bremsen,in den Bereichen Luft- und Raumfahrt und AtomtechnikAndere Anwendungen sind die Geräuschfilterung für Schaltregler, Stromversorgungen, Leistungsverstärker und Triac-Steuerkreise.
Die Wahl des richtigen Toroid-Induktors
Bei der Suche nach den richtigen Toroid-Induktoren können Sie mit der parametrischen Aolittel-Suche die Ergebnisse nach verschiedenen Eigenschaften filtern: Toleranz (± 50 %, ± 10 %,...), Strömung (von 5,0 bis 10,0%)1 mA bis 16 A) und Nominalinduktivität (bis zu 920 μH), um nur einige zu nennen.Sie werden in der Lage sein, die richtigen Toroid-Induktoren von mehreren Herstellern zu finden, die als allgemeine Modus-Induktoren verwendet werden können, eine Toroid-Spule,mit einer Breite von mehr als 20 mm, jedoch nicht mehr als 30 mm.
