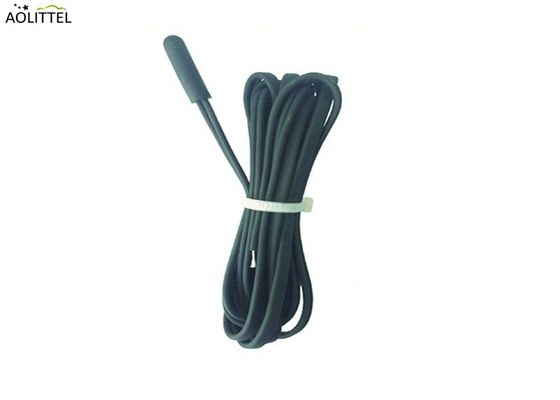

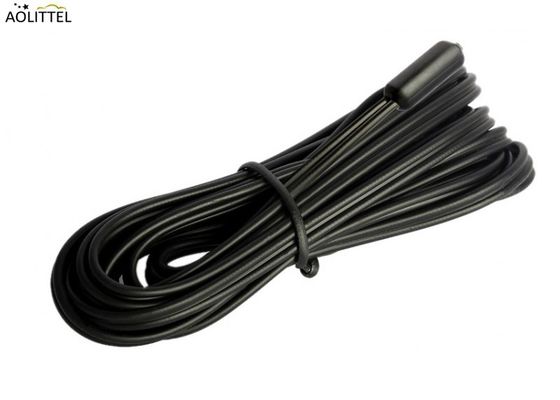

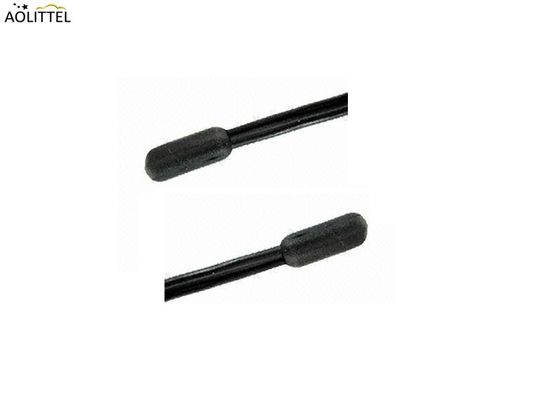

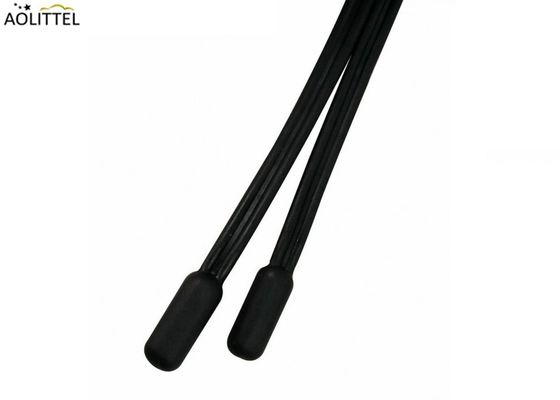

IP68 TPE Injektion 6x15mm NTC Mikrotemperatursensor 10KΩ±1% B2550=3950±1% mit B Typ AWG26# Flachkabel 2 Meter
Eigenschaften
Di-elektrische Leistung: 3,75 kVAC
Primärisolierung PP, Sekundärisolierung
TPE-Kabellänge: 200 mm bis 10 m (andere auf Anfrage erhältlich)
26AWG Doppelisoliertes TPE-Kabel
IP 68 bewertet
Isolierwiderstand 100MΩ @ 500VDC
Erhältlich in einer Vielzahl von Steckverbinderarten
Auf Anfrage erhältliche maßgeschneiderte Toleranzen und Widerstände
Temperaturbereich von -20 oC bis +125 oC
Siehe auch:
Herunterladen- Was ist?
AbmessungEinheit: mm
Liste der Materialien
| Nein |
Name des Materials |
Artikel/PN |
| 1. |
Element-NTC-Thermistor |
Die in Anhang I der Verordnung (EU) Nr. 528/2012 aufgeführten Daten sind in Anhang II der Verordnung (EU) Nr. 528/2012 aufzunehmen. |
| 2. |
Beschichtung |
TPE |
| 3. |
Bleitraht |
TPE AWG26# B-Flachdraht (schwarz) |
| 4. |
Terminal |
mit einem Gehalt an Rohstoffen von mehr als 85 GHT |
Leistungsmerkmale
| Nein |
Artikel 1 |
Zeichen |
Prüfbedingungen |
- Ich weiß nicht. |
Normalwert |
Max, du bist ein guter Mann. |
Einheit |
| 1. |
Widerstand bei 25°C |
R25 |
Ta=25 ± 0,05°C
PT¥0,1mw
|
9.9 |
10.0 |
10.1 |
kΩ |
| 2. |
B-Wert |
B25/50 |
|
3910.5 |
3950.0 |
3989.5 |
k |
| 3. |
Dissipationsfaktor |
σ |
Ta=25±0,5°C |
0.7 |
mW/°C |
| 4. |
Zeitkonstante |
τ |
Ta=25±0,5°C |
< 15 |
Sekunde |
| 5. |
Betriebstemperaturbereich |
/ |
/ |
- 20 |
/ |
+125 |
°C |
| 6 |
Isolierwiderstand |
/ |
500 V Gleichstrom |
> 100 |
MΩ |
| 7. |
Widerstandsspannung |
/ |
1000V Wechselstrom, 1mA, 1min |
Keine Anomalien |
Sekundär |
Anwendung
Kühl- und HVAC-Anwendungen
Industrieprozesssteuerung
Anwendungen für das Eintauchen
ETC- und ERC-Steuerungen
Übersicht
Diese Baugruppe besteht aus einem NTC-Thermistor, der an einem TPE-Verlängerungskabel gelötet ist.Der Sensor und das Verlängerungskabel sind als eine heiß vulkanisierte Einheit zusammengeformt, um ein hohes Maß an Schutz vor Eintritt von Wasser/Feuchtigkeit zu gewährleisten.Der Sensor ist durch das Edelstahlgehäuse vor mechanischen Beschädigungen geschützt.
Eine Reihe von doppelt isolierten, vollständig eingekapselten Sensoren mit IP68-Wasserdichtheit, geeignet für Kühlung, Klimaanlage, Sonnen- und Fußbodenheizung,Diese Sensoren gewährleisten absolute Unversehrtheit gegen Feuchtigkeitseinfluss..
Zuverlässigkeitsprüfung
| Nein |
Artikel 1 |
Technische Anforderungen |
Prüfbedingungen und Verfahren |
| 1. |
Test mit hoher Temperatur |
DR/R25 £ ± 5%
DB/B£ ± 3%
Keine Veränderung bei Standspannung,
Einschlussleistung.
Aussehen ohne Schäden.
|
100 ± 5 °C, Leistung bei 120 ± 12 Stunden, DC0,2 mA |
| 2. |
Niedrige Temperatur |
-30 ± 5 °C, Leistung bei 120 ± 12 Stunden, DC0,2 mA |
| 3. |
Durchlaufen des Feuchtigkeitstests |
Aufbewahren bei 45±2°C, 90%-95% RH für 120±12 Stunden |
| 4. |
Temperaturzyklusprüfung |
5°C Wasser × 10min→ 90°C Wasser × 100min/Zyklen, 50 Zyklen |
| 5 |
Lastelektrisierungsprüfung |
Leistung auf DC1mA, 100 Stunden bei Raumtemperatur und Feuchtigkeit. |
| 6 |
Fallprüfung |
Freier Sturz in den Betonboden von einer Höhe von 1 m, 5 Zyklen. |
| 7 |
Vibrationsprüfung |
Frequenzbereich: 10 55 Hz Gesamtamplitude 1,52 mm 1 Zyklus 1 Minute, Richtung und Zeit X, Y, Z Achsen jeweils 2 Stunden. |
| 8 |
Biegungstest |
90° biegen Sie das Bindungsfeld aus Draht und Epoxidharz.Zehnmal hin und her |
| 9 |
Zugprüfungen |
2 kg Kraft dauert 1 Minute. |
Montage und andere Optionen
Es gibt eine Reihe von Gehäusen aus Edelstahl, um die Robustheit der Sensoren zu erhöhen oder verschiedene Montageoptionen zu bieten.
R-T-Tabelle
| R-T Umrechnungstabelle |
| R25=10KΩ±1% B25/50=3950K±1% |
| T/°C |
Rcen |
T/°C |
Rcen |
T/°C |
Rcen |
T/°C |
Rcen |
| - 40 |
253.2 |
264.3 |
275.8 |
-2 |
34.68 |
35.48 |
36.29 |
| - 39 |
239.8 |
250.2 |
260.9 |
- Nein. |
33.01 |
33.75 |
34.51 |
| - 38 Jahre. |
227.1 |
236.8 |
246.9 |
0 |
31.43 |
32.12 |
32.82 |
| - 37 Jahre. |
215.1 |
224.2 |
233.6 |
1 |
29.93 |
30.57 |
31.22 |
| - 36 Jahre. |
203.8 |
212.3 |
221.0 |
2 |
28.50 |
29.10 |
29.71 |
| - 35 Jahre. |
193.1 |
201.0 |
209.2 |
3 |
27.15 |
27.71 |
28.27 |
| - 34 Jahre. |
182.9 |
190.3 |
198.0 |
4 |
25.88 |
26.39 |
26.92 |
| - 33 |
173.4 |
180.2 |
187.4 |
5 |
24.66 |
25.14 |
25.63 |
| - 32 Jahre. |
164.3 |
170.7 |
177.4 |
6 |
23.51 |
23.96 |
24.41 |
| -31 Jahre. |
155.7 |
161.7 |
167.9 |
7 |
22.42 |
22.84 |
23.26 |
| - 30 |
147.6 |
153.2 |
159.0 |
8 |
21.39 |
21.77 |
22.16 |
| - 29 |
139.9 |
145.1 |
150.6 |
9 |
20.40 |
20.76 |
21.12 |
| - 28 Jahre. |
132.6 |
137.5 |
142.6 |
10 |
19.47 |
19.80 |
20.14 |
| - 27 Jahre. |
125.8 |
130.3 |
135.1 |
11 |
18.58 |
18.89 |
19.20 |
| - 26 Jahre. |
119.3 |
123.5 |
127.9 |
12 |
17.74 |
18.02 |
18.31 |
| - 25 Jahre. |
113.1 |
117.1 |
121.2 |
13 |
16.94 |
17.20 |
17.47 |
| - 24 Jahre. |
107.3 |
111.0 |
114.9 |
14 |
16.18 |
16.42 |
16.67 |
| - 23 Jahre. |
101.8 |
105.3 |
108.8 |
15 |
15.46 |
15.68 |
15.91 |
| - 22 Jahre. |
96.56 |
99.80 |
103.1 |
16 |
14.77 |
14.98 |
15.19 |
| - 21 Jahre. |
91.62 |
94.65 |
97.77 |
17 |
14.11 |
14.31 |
14.50 |
| - 20 |
86.95 |
89.78 |
92.69 |
18 |
13.49 |
13.67 |
13.85 |
| - 19 |
82.49 |
85.13 |
87.84 |
19 |
12.90 |
13.07 |
13.23 |
| - 18 Jahre. |
78.28 |
80.74 |
83.27 |
20 |
12.34 |
12.49 |
12.64 |
| - 17 Jahre. |
74.30 |
76.59 |
78.95 |
21 |
11.80 |
11.94 |
12.08 |
| - 16 Jahre. |
70.53 |
72.67 |
74.87 |
22 |
11.29 |
11.42 |
11.55 |
| - 15 Jahre. |
66.96 |
68.96 |
71.01 |
23 |
10.80 |
10.92 |
11.04 |
| - 14 Jahre |
63.59 |
65.45 |
67.36 |
24 |
10.34 |
10.45 |
10.56 |
| - 13 Jahre. |
60.40 |
62.13 |
63.91 |
25 |
9.900 |
10.00 |
10.10 |
| - 12 |
57.38 |
58.99 |
60.65 |
26 |
9.474 |
9.573 |
9.673 |
| - 11 |
54.51 |
56.02 |
57.57 |
27 |
9.068 |
9.167 |
9.267 |
| - 10 |
51.80 |
53.21 |
54.65 |
28 |
8.681 |
8.780 |
8.879 |
| - 9 |
49.24 |
50.55 |
51.89 |
29 |
8.313 |
8.411 |
8.510 |
| -8 |
46.81 |
48.03 |
49.28 |
30 |
7.962 |
8.060 |
8.158 |
| - Sieben |
44.51 |
45.64 |
46.80 |
31 |
7.628 |
7.725 |
7.822 |
| -6 |
42.32 |
43.38 |
44.47 |
32 |
7.309 |
7.405 |
7.502 |
| - 5 |
40.26 |
41.24 |
42.25 |
33 |
7.005 |
7.100 |
7.196 |
| - 4 |
38.30 |
39.22 |
40.15 |
34 |
6.716 |
6.809 |
6.904 |
| -3 |
36.44 |
37.30 |
38.17 |
35 |
6.439 |
6.532 |
6.626 |
