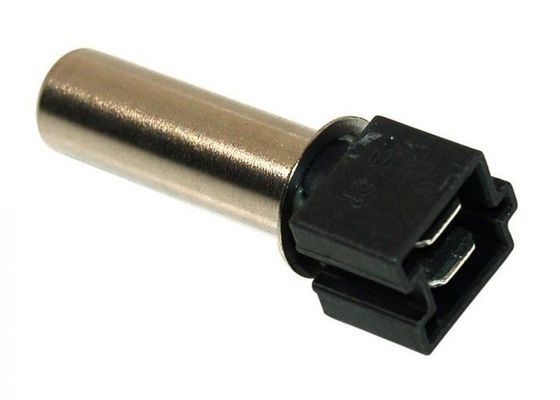

Thermostat Edelstahl NTC Thermistor Temperatursensor 1.204K 3966 Für Bosch Siemens Waschmaschine Geschirrspüler
Anatomische Zeichnung (mm)
Nein | Komponente | Material und Spezifikationen | Marke |
2-1. Wir sind hier. | Thermistor |
MFB482X3950FB (R60=1,204KΩ±2% B25/85=3966K±1,5%) |
|
Zwei gegen zwei. | Die GAP | 10.0X14.5X30.5 Ausgedehnte Rostfläche aus Edelstahl (DES1410001 A-0) | SUS304 |
Zwei, drei. | EPOXY-Füllung | G-308:GU-308:G-008X Schwarz | |
Zwei, vier. | Endstation | 6.3 Typ PBTB Verbindungssteckdose Schwarz | PBTB |
Merkmal
Edelstahl ist feuchtig- und korrosionsbeständig und wird hauptsächlich in Haushaltsreinigungsgeräten verwendet.und die Spannung des Sensors liegt zwischen 1500V und 3750V.
Anwendung
Der Sensor wird hauptsächlich in Waschmaschinen, Wäschetrocknern, All-in-One Waschmaschinen und Trocknern usw. eingesetzt.
Zahl | Artikel | Symbol | Prüfbedingungen | - Ich weiß nicht. | Und auch nicht. | Max, du bist ein guter Mann. | Einheit |
4-1. Wir haben es geschafft. | Widerstand bei 0°C | R0 |
Ta=0±0,05°C PT¥0,1mw |
15.031 | 15.768 | 16.505 | kΩ |
4-2. Ich bin hier. | Widerstand bei 25°C | R25 |
Ta=25 ± 0,05°C PT¥0,1mw |
4.661 | 4.828 | 4.995 | kΩ |
4 bis 3. | Widerstand bei 30°C | R30 |
Ta=30 ± 0,05°C PT¥0,1mw |
3.764 | 3.89 | 4.016 | kΩ |
4 bis 4. | Widerstand bei 40°C | R40 |
Ta=40 ± 0,05°C PT¥0,1mw |
2.5 | 2.573 | 2.645 | kΩ |
Vier bis fünf. | Widerstand bei 60°C | R60 |
Ta=60 ± 0,05°C PT¥0,1mw |
1.18 | 1.204 | 1.228 | kΩ |
Vier-sechs. | Widerstandsfähigkeit bei 83°C | R83 |
Ta=83±0,05°C PT¥0,1mw |
0.538 | 0.554 | 0.569 | kΩ |
4 bis 7. | Widerstand bei 85°C | R85 |
Ta=85 ± 0,05°C PT¥0,1mw |
/ | 0.52 | ||
4 bis 8. | B-Wert | B25/85 der Kommission | 3906.5 | 3966 | 4025.5 | k | |
4 bis 9. | Wärmeverlustkonstante | δ | T1 = 85 ± 0,2 °C, Ta = 25 ± 1 °C | / | 5.0 | / | Mw/°C |
4 bis 10. | Reaktionszeit | τ |
T1 = 47,1 ± 0,2 °C, T2 = 85 ± 0,2 °C Ta = 25 ± 1 °C |
/ | 16 | / | Sekunde |
4-11. | Isolationsprüfung | / | 500VDC 1 Sek | 100 | / | / | MΩ |
4-12. | Hi-Pot-Test | / | AC3750V 1 Sek | / | / | 0.5 | Sekundär |
4-13 Uhr. | Betriebstemperatur der Produkte | / | / | - 20 | / | +130 | °C |
4-14. | Maximale Leistung bei 25°C | / | 200 | / | / | / | mW |
Widerstand gegen Temperaturtabelle
R - T Tabelle | ||||||||
R60=1,204KΩ±2% B25/85=3966K±1,5% | ||||||||
T ((°C) | Rnom(KΩ) | Rmin(KΩ) | Rmax(KΩ) | dR/Rsoll (%) | dT (°C) | DeltaR/DeltaT (KΩ/°C) |
||
Min. | maximal | maximal | Min. | |||||
0 | 15.768 | 15.031 | 16.505 | - Vier.7 | 4.7 | - Oh, nein.94 | 0.94 | 0.784 |
1 | 14.984 | 14.292 | 15.676 | - Vier.6 | 4.6 | - Oh, nein.94 | 0.94 | 0.740 |
2 | 14.244 | 13.593 | 14.894 | - Vier.6 | 4.6 | - Oh, nein.93 | 0.93 | 0.700 |
3 | 13.544 | 12.933 | 14.156 | - Vier.5 | 4.5 | - Oh, nein.93 | 0.93 | 0.660 |
4 | 12.884 | 12.309 | 13.459 | - Vier.5 | 4.5 | - Oh, nein.92 | 0.92 | 0.625 |
5 | 12.259 | 11.718 | 12.800 | - Vier.4 | 4.4 | - Oh, nein.92 | 0.92 | 0.590 |
6 | 11.669 | 11.160 | 12.178 | - Vier.4 | 4.4 | - Oh, nein.91 | 0.91 | 0.559 |
7 | 11.110 | 10.631 | 11.589 | - Vier.3 | 4.3 | - Oh, nein.91 | 0.91 | 0.528 |
8 | 10.582 | 10.131 | 11.033 | - Vier.3 | 4.3 | - Oh, nein.90 | 0.90 | 0.500 |
9 | 10.082 | 9.658 | 10.506 | - Vier.2 | 4.2 | - Oh, nein.90 | 0.90 | 0.473 |
10 | 9.609 | 9.209 | 10.008 | - Vier.2 | 4.2 | - Oh, nein.89 | 0.89 | 0.450 |
11 | 9.159 | 8.783 | 9.535 | - Vier.1 | 4.1 | - Oh, nein.88 | 0.88 | 0.426 |
12 | 8.733 | 8.378 | 9.088 | - Vier.1 | 4.1 | - Oh, nein.88 | 0.88 | 0.403 |
13 | 8.330 | 7.995 | 8.664 | - Vier.0 | 4.0 | - Oh, nein.87 | 0.87 | 0.383 |
14 | 7.947 | 7.632 | 8.262 | - Vier.0 | 4.0 | - Oh, nein.87 | 0.87 | 0.363 |
15 | 7.584 | 7.287 | 7.881 | -Drei.9 | 3.9 | - Oh, nein.87 | 0.87 | 0.343 |
16 | 7.241 | 6.960 | 7.521 | -Drei.9 | 3.9 | - Oh, nein.86 | 0.86 | 0.327 |
17 | 6.914 | 6.650 | 7.178 | -Drei.8 | 3.8 | - Oh, nein.85 | 0.85 | 0.310 |
18 | 6.604 | 6.355 | 6.854 | -Drei.8 | 3.8 | - Oh, nein.85 | 0.85 | 0.294 |
19 | 6.310 | 6.075 | 6.546 | -Drei.7 | 3.7 | - Oh, nein.84 | 0.85 | 0.279 |
20 | 6.031 | 5.809 | 6.253 | -Drei.7 | 3.7 | - Oh, nein.83 | 0.83 | 0.266 |
21 | 5.765 | 5.556 | 5.975 | -Drei.6 | 3.6 | - Oh, nein.83 | 0.83 | 0.252 |
22 | 5.513 | 5.315 | 5.711 | -Drei.6 | 3.6 | - Oh, nein.82 | 0.83 | 0.240 |
23 | 5.273 | 5.086 | 5.460 | -Drei.5 | 3.5 | - Oh, nein.82 | 0.82 | 0.228 |
24 | 5.045 | 4.868 | 5.221 | -Drei.5 | 3.5 | - Oh, nein.82 | 0.81 | 0.217 |
25 | 4.828 | 4.661 | 4.995 | -Drei.5 | 3.5 | - Oh, nein.81 | 0.81 | 0.207 |
26 | 4.621 | 4.464 | 4.779 | -Drei.4 | 3.4 | - Oh, nein.80 | 0.81 | 0.196 |
27 | 4.425 | 4.276 | 4.574 | -Drei.4 | 3.4 | - Oh, nein.80 | 0.80 | 0.187 |
28 | 4.238 | 4.097 | 4.379 | -Drei.3 | 3.3 | - Oh, nein.79 | 0.79 | 0.178 |
29 | 4.060 | 3.927 | 4.193 | -Drei.3 | 3.3 | - Oh, nein.78 | 0.78 | 0.170 |
30 | 3.890 | 3.764 | 4.016 | -Drei.2 | 3.2 | - Oh, nein.78 | 0.78 | 0.162 |
31 | 3.728 | 3.610 | 3.847 | -Drei.2 | 3.2 | - Oh, nein.77 | 0.77 | 0.154 |
32 | 3.574 | 3.462 | 3.687 | -Drei.1 | 3.2 | - Oh, nein.76 | 0.77 | 0.147 |
33 | 3.427 | 3.321 | 3.534 | -Drei.1 | 3.1 | - Oh, nein.76 | 0.76 | 0.140 |
34 | 3.287 | 3.187 | 3.388 | -Drei.0 | 3.1 | - Oh, nein.75 | 0.76 | 0.133 |
35 | 3.154 | 3.059 | 3.249 | -Drei.0 | 3.0 | - Oh, nein.75 | 0.75 | 0.127 |
36 | 3.027 | 2.936 | 3.117 | -Drei.0 | 3.0 | - Oh, nein.75 | 0.74 | 0.122 |
37 | 2.905 | 2.820 | 2.990 | - Zwei.9 | 2.9 | - Oh, nein.73 | 0.73 | 0.116 |
38 | 2.789 | 2.708 | 2.870 | - Zwei.9 | 2.9 | - Oh, nein.74 | 0.74 | 0.110 |
39 | 2.679 | 2.602 | 2.755 | - Zwei.9 | 2.8 | - Oh, nein.73 | 0.72 | 0.106 |
40 | 2.573 | 2.500 | 2.645 | - Zwei.8 | 2.8 | - Oh, nein.72 | 0.71 | 0.101 |
41 | 2.472 | 2.403 | 2.540 | - Zwei.8 | 2.8 | - Oh, nein.71 | 0.70 | 0.097 |
42 | 2.375 | 2.310 | 2.440 | - Zwei.7 | 2.7 | - Oh, nein.71 | 0.71 | 0.092 |
43 | 2.283 | 2.222 | 2.344 | - Zwei.7 | 2.7 | - Oh, nein.69 | 0.69 | 0.088 |
44 | 2.195 | 2.137 | 2.253 | - Zwei.6 | 2.6 | - Oh, nein.69 | 0.69 | 0.084 |
45 | 2.111 | 2.055 | 2.166 | - Zwei.7 | 2.6 | - Oh, nein.69 | 0.68 | 0.081 |
46 | 2.030 | 1.978 | 2.082 | - Zwei.6 | 2.6 | - Oh, nein.68 | 0.68 | 0.077 |
47 | 1.953 | 1.903 | 2.002 | - Zwei.6 | 2.5 | - Oh, nein.68 | 0.66 | 0.074 |
48 | 1.879 | 1.832 | 1.926 | - Zwei.5 | 2.5 | - Oh, nein.67 | 0.67 | 0.070 |
49 | 1.809 | 1.764 | 1.853 | - Zwei.5 | 2.4 | - Oh, nein.66 | 0.65 | 0.068 |
50 | 1.741 | 1.699 | 1.783 | - Zwei.4 | 2.4 | - Oh, nein.65 | 0.65 | 0.065 |
51 | 1.676 | 1.637 | 1.716 | - Zwei.3 | 2.4 | - Oh, nein.64 | 0.66 | 0.061 |
52 | 1.615 | 1.577 | 1.652 | - Zwei.4 | 2.3 | - Oh, nein.63 | 0.62 | 0.060 |
53 | 1.555 | 1.519 | 1.591 | - Zwei.3 | 2.3 | - Oh, nein.63 | 0.63 | 0.057 |
54 | 1.498 | 1.464 | 1.532 | - Zwei.3 | 2.3 | - Oh, nein.63 | 0.63 | 0.054 |
55 | 1.444 | 1.412 | 1.476 | - Zwei.2 | 2.2 | - Oh, nein.62 | 0.62 | 0.052 |
56 | 1.392 | 1.361 | 1.422 | - Zwei.2 | 2.2 | - Oh, nein.62 | 0.60 | 0.050 |
57 | 1.342 | 1.313 | 1.371 | - Zwei.2 | 2.2 | - Oh, nein.60 | 0.60 | 0.048 |
58 | 1.294 | 1.266 | 1.321 | - Zwei.2 | 2.1 | - Oh, nein.61 | 0.59 | 0.046 |
59 | 1.248 | 1.222 | 1.274 | - Zwei.1 | 2.1 | - Oh, nein.59 | 0.59 | 0.044 |
60 | 1.204 | 1.180 | 1.228 | - Zwei.0 | 2.0 | - Oh, nein.56 | 0.56 | 0.043 |
61 | 1.161 | 1.137 | 1.186 | - Zwei.1 | 2.2 | - Oh, nein.60 | 0.62 | 0.040 |
62 | 1.121 | 1.097 | 1.145 | - Zwei.1 | 2.1 | - Oh, nein.62 | 0.62 | 0.039 |
63 | 1.082 | 1.058 | 1.105 | - Zwei.2 | 2.1 | - Oh, nein.63 | 0.61 | 0.038 |
64 | 1.044 | 1.021 | 1.067 | - Zwei.2 | 2.2 | - Oh, nein.64 | 0.64 | 0.036 |
65 | 1.0080 | 0.9859 | 1.0310 | - Zwei.2 | 2.3 | - Oh, nein.65 | 0.67 | 0.034 |
66 | 0.9739 | 0.9518 | 0.9959 | - Zwei.3 | 2.3 | - Oh, nein.67 | 0.66 | 0.033 |
67 | 0.9407 | 0.9191 | 0.9623 | - Zwei.3 | 2.3 | - Oh, nein.68 | 0.68 | 0.032 |
68 | 0.9088 | 0.8876 | 0.9300 | - Zwei.3 | 2.3 | - Oh, nein.69 | 0.69 | 0.031 |
69 | 0.8781 | 0.8574 | 0.8989 | - Zwei.4 | 2.4 | - Oh, nein.70 | 0.71 | 0.029 |
70 | 0.8487 | 0.8283 | 0.8690 | - Zwei.4 | 2.4 | - Oh, nein.72 | 0.72 | 0.028 |
71 | 0.8204 | 0.8004 | 0.8403 | - Zwei.4 | 2.4 | - Oh, nein.74 | 0.73 | 0.027 |
72 | 0.7932 | 0.7736 | 0.8127 | - Zwei.5 | 2.5 | - Oh, nein.75 | 0.74 | 0.026 |
73 | 0.7670 | 0.7478 | 0.7862 | - Zwei.5 | 2.5 | - Oh, nein.76 | 0.76 | 0.025 |
74 | 0.7418 | 0.7230 | 0.7606 | - Zwei.5 | 2.5 | - Oh, nein.78 | 0.78 | 0.024 |
75 | 0.7176 | 0.6992 | 0.7360 | - Zwei.6 | 2.6 | - Oh, nein.79 | 0.79 | 0.023 |
76 | 0.6943 | 0.6762 | 0.7123 | - Zwei.6 | 2.6 | - Oh, nein.80 | 0.80 | 0.023 |
77 | 0.6718 | 0.6541 | 0.6895 | - Zwei.6 | 2.6 | - Oh, nein.82 | 0.82 | 0.022 |
78 | 0.6502 | 0.6329 | 0.6675 | - Zwei.7 | 2.7 | - Oh, nein.83 | 0.83 | 0.021 |
79 | 0.6294 | 0.6124 | 0.6463 | - Zwei.7 | 2.7 | - Oh, nein.85 | 0.84 | 0.020 |
80 | 0.6093 | 0.5927 | 0.6260 | - Zwei.7 | 2.7 | - Oh, nein.86 | 0.87 | 0.019 |
81 | 0.5900 | 0.5738 | 0.6063 | - Zwei.7 | 2.8 | - Oh, nein.88 | 0.88 | 0.019 |
82 | 0.5715 | 0.5555 | 0.5874 | - Zwei.8 | 2.8 | - Oh, nein.89 | 0.89 | 0.018 |
83 | 0.5536 | 0.5379 | 0.5692 | - Zwei.8 | 2.8 | - Oh, nein.91 | 0.90 | 0.017 |
84 | 0.5363 | 0.5210 | 0.5516 | - Zwei.9 | 2.9 | - Oh, nein.92 | 0.92 | 0.017 |
85 | 0.5197 | 0.5047 | 0.5346 | - Zwei.9 | 2.9 | - Oh, nein.93 | 0.93 | 0.016 |
86 | 0.5036 | 0.4889 | 0.5183 | - Zwei.9 | 2.9 | - Oh, nein.95 | 0.95 | 0.016 |
87 | 0.4881 | 0.4738 | 0.5025 | - Zwei.9 | 3.0 | - Oh, nein.96 | 0.97 | 0.015 |
88 | 0.4732 | 0.4591 | 0.4873 | -Drei.0 | 3.0 | - Oh, nein.98 | 0.98 | 0.014 |
89 | 0.4588 | 0.4450 | 0.4726 | -Drei.0 | 3.0 | - Oh, nein.99 | 0.99 | 0.014 |
90 | 0.4449 | 0.4314 | 0.4585 | -Drei.0 | 3.1 | - Einer.02 | 1.02 | 0.013 |
91 | 0.4316 | 0.4183 | 0.4448 | -Drei.1 | 3.1 | - Einer.02 | 1.02 | 0.013 |
92 | 0.4186 | 0.4057 | 0.4316 | -Drei.1 | 3.1 | - Einer.04 | 1.05 | 0.012 |
93 | 0.4062 | 0.3935 | 0.4189 | -Drei.1 | 3.1 | - Einer.05 | 1.05 | 0.012 |
94 | 0.3941 | 0.3817 | 0.4066 | -Drei.1 | 3.2 | - Einer.07 | 1.08 | 0.012 |
95 | 0.3825 | 0.3703 | 0.3947 | -Drei.2 | 3.2 | - Einer.09 | 1.09 | 0.011 |
96 | 0.3713 | 0.3593 | 0.3832 | -Drei.2 | 3.2 | - Einer.10 | 1.09 | 0.011 |
97 | 0.3604 | 0.3487 | 0.3721 | -Drei.2 | 3.2 | - Einer.11 | 1.11 | 0.011 |
98 | 0.3499 | 0.3385 | 0.3614 | -Drei.3 | 3.3 | - Einer.13 | 1.14 | 0.010 |
99 | 0.3398 | 0.3286 | 0.3510 | -Drei.3 | 3.3 | - Einer.14 | 1.14 | 0.010 |
100 | 0.3300 | 0.3190 | 0.3410 | -Drei.3 | 3.3 | - Einer.17 | 1.17 | 0.009 |
101 | 0.3206 | 0.3099 | 0.3314 | -Drei.3 | 3.4 | - Einer.18 | 1.19 | 0.009 |
102 | 0.3115 | 0.3010 | 0.3221 | -Drei.4 | 3.4 | - Einer.21 | 1.22 | 0.009 |
103 | 0.3028 | 0.2924 | 0.3131 | -Drei.4 | 3.4 | - Einer.22 | 1.21 | 0.009 |
104 | 0.2943 | 0.2841 | 0.3044 | -Drei.5 | 3.4 | - Einer.23 | 1.22 | 0.008 |
105 | 0.2860 | 0.2761 | 0.2960 | -Drei.5 | 3.5 | - Einer.25 | 1.27 | 0.008 |
106 | 0.2781 | 0.2684 | 0.2878 | -Drei.5 | 3.5 | - Einer.3 | 1.3 | 0.008 |
107 | 0.2704 | 0.2609 | 0.2799 | -Drei.5 | 3.5 | - Einer.28 | 1.28 | 0.007 |
108 | 0.2630 | 0.2536 | 0.2723 | -Drei.6 | 3.5 | - Einer.31 | 1.29 | 0.007 |
109 | 0.2558 | 0.2466 | 0.2649 | -Drei.6 | 3.6 | - Einer.31 | 1.30 | 0.007 |
110 | 0.2488 | 0.2398 | 0.2578 | -Drei.6 | 3.6 | - Einer.32 | 1.32 | 0.007 |
111 | 0.2420 | 0.2332 | 0.2508 | -Drei.6 | 3.6 | - Einer.33 | 1.33 | 0.007 |
112 | 0.2354 | 0.2268 | 0.2440 | -Drei.7 | 3.7 | - Einer.34 | 1.34 | 0.006 |
113 | 0.2290 | 0.2206 | 0.2375 | -Drei.7 | 3.7 | - Einer.38 | 1.39 | 0.006 |
114 | 0.2229 | 0.2146 | 0.2311 | -Drei.7 | 3.7 | - Einer.38 | 1.37 | 0.006 |
115 | 0.2169 | 0.2088 | 0.2250 | -Drei.7 | 3.7 | - Einer.40 | 1.40 | 0.006 |
116 | 0.2111 | 0.2031 | 0.2190 | -Drei.8 | 3.7 | - Einer.43 | 1.41 | 0.006 |
117 | 0.2055 | 0.1977 | 0.2133 | -Drei.8 | 3.8 | - Einer.42 | 1.42 | 0.005 |
118 | 0.2000 | 0.1924 | 0.2077 | -Drei.8 | 3.8 | - Einer.46 | 1.48 | 0.005 |
119 | 0.1948 | 0.1873 | 0.2023 | -Drei.9 | 3.9 | - Einer.47 | 1.47 | 0.005 |
120 | 0.1897 | 0.1823 | 0.1970 | -Drei.9 | 3.8 | - Einer.45 | 1.43 | 0.005 |
121 | 0.1846 | 0.1774 | 0.1918 | -Drei.9 | 3.9 | - Einer.50 | 1.50 | 0.005 |
122 | 0.1798 | 0.1727 | 0.1868 | -Drei.9 | 3.9 | - Einer.48 | 1.46 | 0.005 |
123 | 0.1750 | 0.1681 | 0.1820 | -Drei.9 | 4.0 | - Einer.53 | 1.56 | 0.004 |
124 | 0.1705 | 0.1637 | 0.1772 | - Vier.0 | 3.9 | - Einer.51 | 1.49 | 0.005 |
125 | 0.1660 | 0.1594 | 0.1727 | - Vier.0 | 4.0 | - Einer.53 | 1.56 | 0.004 |
126 | 0.1617 | 0.1552 | 0.1682 | - Vier.0 | 4.0 | - Einer.55 | 1.55 | 0.004 |
127 | 0.1575 | 0.1512 | 0.1639 | - Vier.0 | 4.1 | - Einer.58 | 1.60 | 0.004 |
128 | 0.1535 | 0.1472 | 0.1597 | - Vier.1 | 4.0 | - Einer.62 | 1.59 | 0.004 |
129 | 0.1496 | 0.1434 | 0.1557 | - Vier.1 | 4.1 | - Einer.59 | 1.56 | 0.004 |
130 | 0.1457 | 0.1397 | 0.1517 | - Vier.1 | 4.1 | - Einer.60 | 1.60 |
Wie funktioniert ein NTC-Sensor in einer Waschmaschine?
Die Temperatur wird von der Leiterplatte mittels eines in die Heizung integrierten NTC-Temperatursensors gesteuert.
Wenn man das Element testet, fällt der Widerstand mit steigender Temperatur.
Was ist ein NTC-Sensor?
Ein Thermistor ist im Wesentlichen ein Widerstand, der seinen elektrischen Widerstand bei unterschiedlichen Temperaturen ändert.Sie werden in Waschmaschinen verwendet, weil ihr elektrischer Widerstand bei verschiedenen Temperaturen bekannt ist., ist es für die Waschmaschine leicht, einen Thermistor zu überwachen und festzustellen, wann bestimmte Temperaturen erreicht werden.
Überprüfen Sie zuerst alle Verbindungen zum Sensor und zum Board, sie könnten losgefallen sein, Sie werden manchmal wahrscheinlich nichts physikalisches falsch sehen, aber es könnte eine schlechte Verbindung geben.Die Diagnose erfolgt durch Messung des Widerstands mit einem KontinuitätsmesserWir können keine Messwerte für alle Thermistoren geben, weil sie unterschiedlich sind, siehe mein Bild zum Beispiel, aber Sie sollten in der Lage sein, eine Messung für beide Endgeräte zu erhalten.Wenn es sich um einen vollständig offenen Stromkreis handelt, ist es wahrscheinlich defekt..
