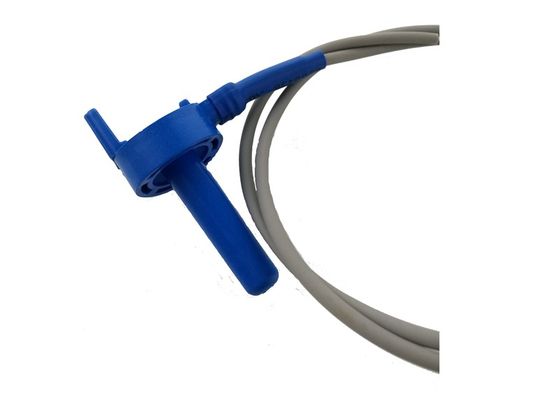

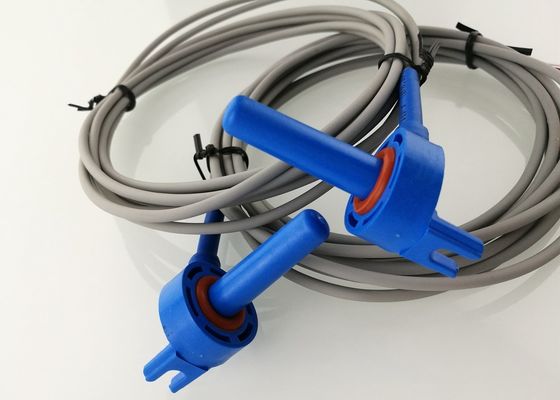

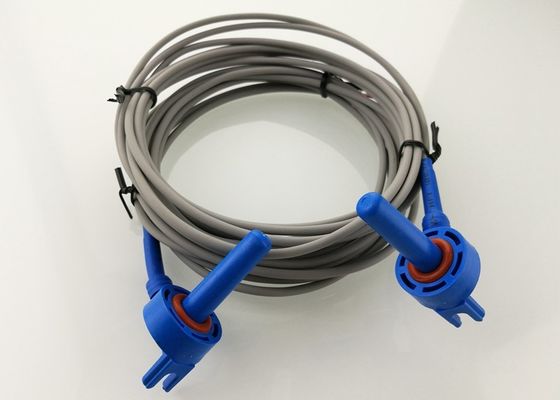

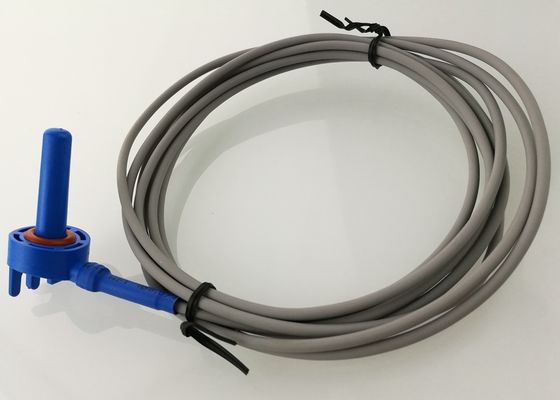

Luft-Wasser-Solar-Mikrotemperatursensor 10K mit 10-Fuß-Kabel-Ersatz Pool-Spa-Automatisierung Steuerungssysteme und Pumpe
Beschreibung
Dieser Luft/Wasser/Solartemperatursensor ist für die Verwendung mit Pentair IntelliTouch, EasyTouch, SunTouch,Automatische Steuerung des Pool- und Spa-Systems und auch kompatibel mit Pentair MiniMax Plus Pool- und SpaheizpumpeEinschließlich 10K-Ohm-Thermistor, 10-Fuß-Kabel.
Siehe auch:
Herunterladen- Was ist?
Abmessungen (mm)
Material
| Nein |
Komponente |
Material und Spezifikationen |
Q'TY |
Anmerkung |
| Ein |
Elemente |
R25=10KΩ±1% B25/85=3977K±1% B25/100=3995±1% |
1 |
|
| b |
Wohnung |
Kunststoffgehäuse |
1 |
Blau |
| c |
Beschichtung |
Wärmeleitfähiges Epoxid |
|
|
| d |
Leitungsdraht |
TPE AWG24 ((0,5mm*2C) OD3,3mm
(Rot und Weiß)
(beide Enden entklebt, jedoch nicht in Dosen)
|
1 |
Grau |
| E |
Hülle |
Heizschrumpfbares Gehäuse (Ф7+Ф8) |
3 |
Blau |
Auftritte
| Nein |
Artikel 1 |
Zeichen |
Prüfbedingungen |
- Ich weiß nicht. |
Normalwert |
Max, du bist ein guter Mann. |
Einheit |
| Ich... |
Widerstand bei 25°C |
R25 |
Ta=25 ± 0,05°C
PT¥0,1mw
|
9.900 |
10.000 |
10.100 |
kΩ |
| II) |
B-Wert |
B25/85 der Kommission |
|
3937.3 |
3977.0 |
4016.7 |
k |
| B25/100 |
3955.05 |
3995 |
4034.95 |
| III. Die |
Dissipationsfaktor |
σ |
Ta=25±0,5°C |
2.5 |
|
/ |
Mw/°C |
| IV |
Zeitkonstante |
τ |
Ta=25±0,5°C |
/ |
/ |
15 |
Sekunde |
| VI. |
Isolierwiderstand |
/ |
500VDC |
100 |
/ |
/ |
MΩ |
| VII |
Widerstandsspannung |
/ |
1500 V Wechselstrom |
5 |
/ |
/ |
Sekundär |
| VIII. |
Betriebstemperaturbereich |
/ |
/ |
- 40 |
/ |
+105 |
°C |
Zuverlässigkeitsprüfung
| Nein |
Artikel 1 |
Technische Anforderungen |
Prüfbedingungen und Verfahren |
| 1. |
Test mit hoher Temperatur |
DR/R25 £± 3%
DB/B£ ± 3%
Keine Veränderung bei Standspannung,
Einschlussleistung.
Aussehen ohne Schäden.
|
105 ± 5 °C, Leistung bei 500 ± 24 Stunden, DC0,2 mA |
| 2. |
Niedrige Temperatur |
-40 ± 5 °C, Leistung bei 500 ± 24 Stunden, DC0,2 mA |
| 3. |
Durchlaufen des Feuchtigkeitstests |
Aufbewahren bei 55±2°C, 90%-95% RH für 500±24 Stunden |
| 4. |
Temperaturzyklusprüfung |
️20°C×30min→Zimmertemperatur.×10min→in 100°C Wasser×30min→Zimmertemperatur.×10min 10 Zyklen |
| 5 |
Lastelektrisierungsprüfung |
Leistung auf DC1mA, 500 Stunden bei Raumtemperatur und Feuchtigkeit. |
| 6 |
Zugprüfungen |
Die Anwendung einer Kraft von 2 kg dauert 1 Minute. |
| 7 |
Fallprüfung |
Freier Fall in den Betonboden von einer Höhe von 1 m, 10 Zyklen. |
| 8 |
Vibrationsprüfung |
Frequenzbereich: 10 55 Hz Gesamtamplitude 1,52 mm 1 Zyklus 1 Minute, Richtung und Zeit X, Y, Z Achsen jeweils 2 Stunden. |
| 9 |
Biegungstest |
180° biegen Sie das Bindungsfeld von Draht und Epoxidharz.Zehnmal hin und her. |
Vorteile
Halten Sie Ihren Pool bei einer kühlen, komfortablen Temperatur mit dem richtigen Sensor! Dieser Aftermarket Temperatursensor kann als Wasser-, Luft- oder Solartemperatursensor für Pentair®s IntelliTouch, EasyTouch,und SunTouch Schwimmbadsteuerungssysteme.
Der Mikrotemperatursensor kann an ein Rohr mit einer Klemme befestigt werden, um die Wassertemperatur zu messen, oder er kann auch zur Messung der Lufttemperatur verwendet werden, um als Gefrierschutz zu dienen.Der Temperatursensor wird auch als Solarsensor verwendet, die in der Nähe von Solarkollektoren platziert werden, um Temperaturen in der Nähe des Panels zu erkennen, um zu bestimmen, wann die Bedingungen für die Versendung von Wasser an die Solarkollektoren geeignet sind.Micro Temperature Sensor beinhaltet ein 10 ft 2-drahtes Kabel, um mit internen Heimplatten verbunden zu werden, oder wenn Sonnenkollektoren weit vom Steuergerät entfernt sind.
Eigenschaften
• Wasser/Luft/Solar - Der AquaLink RS bietet Endgeräte für bis zu drei Temperatursensoren, speziell für Wasser, Luft und Solar
• 10K Ohm-Thermistor
• Kompatibel mit Zodiac, Jandy und Polaris
• Kompatibilität: IntelliTouch-, EasyTouch- und SunTouch-Systeme von Pentair
• Ersatz: Pentair 520272, TS5T und STS5T (rote und schwarze Drähte)
• Enthält einen 10K-Ohm-NTC-Thermistor, eine 10-Fuß-Schnur, 1 O-Ring
Funktion
Als Wassertemperaturmessgerät: Setzen Sie den Sensor mit einer Schlauchklemme in eine kleine Öffnung im Rohr zwischen der Filterpumpe und dem Filter Ihres Pools.
Als Temperaturmessgerät zu verwenden: Montieren Sie den Sensor außerhalb des Energiezentrums im Schatten und fern von Klimaanlagen, Motoren und anderen Wärmequellen.
Verwendung als Solartemperatursensor: Anbringen Sie den Sensor für nicht verglaste Solarzellen neben den Solarzellen oder hängen Sie ihn für verglaste Solarzellen zwischen dem Kollektor und der Verglasung auf.
Widerstand gegen Temperaturdiagramm
| R-T Umrechnungstabelle |
| R25=10.00KΩ±1% B25/85=3977K±1% |
| T/°C |
Rmin |
Rcen |
Rmax |
T/°C |
Rmin |
Rcen |
Rmax |
| - 40 |
352.8365 |
337.2659 |
322.3502 |
-2 |
36.9010 |
36.0700 |
35.2541 |
| - 39 |
329.7864 |
315.4439 |
301.6950 |
- Nein. |
35.0328 |
34.2614 |
33.5037 |
| - 38 Jahre. |
308.3974 |
295.1810 |
282.5028 |
0 |
33.2701 |
32.5542 |
31.8505 |
| - 37 Jahre. |
288.5391 |
276.3558 |
264.6605 |
1 |
31.6065 |
30.9421 |
30.2886 |
| - 36 Jahre. |
270.0923 |
258.8572 |
248.0646 |
2 |
30.0358 |
29.4192 |
28.8125 |
| - 35 Jahre. |
252.9476 |
242.5831 |
232.6201 |
3 |
28.5523 |
27.9802 |
27.4169 |
| - 34 Jahre. |
237.0049 |
227.4402 |
218.2397 |
4 |
27.1507 |
26.6199 |
26.0970 |
| - 33 |
222.1724 |
213.3428 |
204.8436 |
5 |
25.8260 |
25.3337 |
24.8483 |
| - 32 Jahre. |
208.3658 |
200.2120 |
192.3580 |
6 |
24.5736 |
24.1170 |
23.6666 |
| -31 Jahre. |
195.5077 |
187.9756 |
180.7156 |
7 |
23.3891 |
22.9658 |
22.5479 |
| - 30 |
183.5270 |
176.5670 |
169.8540 |
8 |
22.2685 |
21.8761 |
21.4885 |
| - 29 |
172.3586 |
165.9252 |
159.7160 |
9 |
21.2081 |
20.8444 |
20.4849 |
| - 28 Jahre. |
161.9422 |
155.9939 |
150.2490 |
10 |
20.2041 |
19.8672 |
19.5340 |
| - 27 Jahre. |
152.2226 |
146.7212 |
141.4044 |
11 |
19.2534 |
18.9414 |
18.6326 |
| - 26 Jahre. |
143.1489 |
138.0594 |
133.1376 |
12 |
18.3529 |
18.0640 |
17.7779 |
| - 25 Jahre. |
134.6743 |
129.9646 |
125.4071 |
13 |
17.4995 |
17.2322 |
16.9673 |
| - 24 Jahre. |
126.7556 |
122.3962 |
118.1750 |
14 |
16.6906 |
16.4434 |
16.1982 |
| - 23 Jahre. |
119.3529 |
115.3168 |
111.4061 |
15 |
15.9237 |
15.6951 |
15.4683 |
| - 22 Jahre. |
112.4294 |
108.6918 |
105.0679 |
16 |
15.1963 |
14.9851 |
14.7753 |
| - 21 Jahre. |
105.9514 |
102.4893 |
99.1304 |
17 |
14.5062 |
14.3111 |
14.1173 |
| - 20 |
99.8874 |
96.6799 |
93.5660 |
18 |
13.8512 |
13.6713 |
13.4923 |
| - 19 |
94.2086 |
91.2363 |
88.3489 |
19 |
13.2295 |
13.0636 |
12.8984 |
| - 18 Jahre. |
88.8881 |
86.1332 |
83.4553 |
20 |
12.6391 |
12.4862 |
12.3340 |
| - 17 Jahre. |
83.9013 |
81.3474 |
78.8634 |
21 |
12.0784 |
11.9376 |
11.7973 |
| - 16 Jahre. |
79.2252 |
76.8573 |
74.5527 |
22 |
11.5455 |
11.4161 |
11.2870 |
| - 15 Jahre. |
74.8386 |
72.6428 |
70.5043 |
23 |
11.0392 |
10.9203 |
10.8015 |
| - 14 Jahre |
70.7220 |
68.6854 |
66.7008 |
24 |
10.5578 |
10.4487 |
10.3396 |
| - 13 Jahre. |
66.8571 |
64.9680 |
63.1259 |
25 |
10.1000 |
10.0000 |
9.9000 |
| - 12 |
63.2271 |
61.4745 |
59.7645 |
26 |
9.6730 |
9.5731 |
9.4732 |
| - 11 |
59.8164 |
58.1903 |
56.6027 |
27 |
9.2664 |
9.1667 |
9.0671 |
| - 10 |
56.6104 |
55.1015 |
53.6274 |
28 |
8.8791 |
8.7797 |
8.6806 |
| - 9 |
53.5956 |
52.1953 |
50.8265 |
29 |
8.5100 |
8.4112 |
8.3127 |
| -8 |
50.7597 |
49.4601 |
48.1889 |
30 |
8.1583 |
8.0601 |
7.9623 |
| - Sieben |
48.0908 |
46.8846 |
45.7041 |
31 |
7.8230 |
7.7256 |
7.6286 |
| -6 |
45.5783 |
44.4588 |
43.3624 |
32 |
7.5033 |
7.4067 |
7.3107 |
| - 5 |
43.2121 |
42.1730 |
41.1546 |
33 |
7.1984 |
7.1027 |
7.0077 |
| - 4 |
40.9829 |
40.0183 |
39.0725 |
34 |
6.9074 |
6.8129 |
6.7189 |
| -3 |
38.8819 |
37.9865 |
37.1081 |
35 |
6.6298 |
6.5363 |
6.4435 |
| R-T Umrechnungstabelle |
| R25=10.00KΩ±1% B25/85=3977K±1% |
| T/°C |
Rmin |
Rcen |
Rmax |
T/°C |
Rmin |
Rcen |
Rmax |
| 36 |
6.3648 |
6.2725 |
6.1809 |
74 |
1.5759 |
1.5313 |
1.4878 |
| 37 |
6.1119 |
6.0207 |
5.9303 |
75 |
1.5246 |
1.4809 |
1.4384 |
| 38 |
5.8703 |
5.7804 |
5.6913 |
76 |
1.4752 |
1.4325 |
1.3909 |
| 39 |
5.6395 |
5.5509 |
5.4631 |
77 |
1.4277 |
1.3859 |
1.3452 |
| 40 |
5.4190 |
5.3317 |
5.2453 |
78 |
1.3819 |
1.3410 |
1.3012 |
| 41 |
5.2083 |
5.1223 |
5.0373 |
79 |
1.3378 |
1.2978 |
1.2589 |
| 42 |
5.0069 |
4.9223 |
4.8386 |
80 |
1.2954 |
1.2562 |
1.2181 |
| 43 |
4.8143 |
4.7311 |
4.6488 |
81 |
1.2544 |
1.2161 |
1.1789 |
| 44 |
4.6301 |
4.5483 |
4.4675 |
82 |
1.2150 |
1.1775 |
1.1411 |
| 45 |
4.4539 |
4.3735 |
4.2941 |
83 |
1.1770 |
1.1403 |
1.1047 |
| 46 |
4.2854 |
4.2064 |
4.1284 |
84 |
1.1404 |
1.1045 |
1.0696 |
| 47 |
4.1241 |
4.0465 |
3.9699 |
85 |
1.1051 |
1.0699 |
1.0358 |
| 48 |
3.9697 |
3.8935 |
3.8183 |
86 |
1.0710 |
1.0367 |
1.0033 |
| 49 |
3.8218 |
3.7470 |
3.6733 |
87 |
1.0382 |
1.0045 |
0.9719 |
| 50 |
3.6803 |
3.6069 |
3.5346 |
88 |
1.0065 |
0.9736 |
0.9417 |
| 51 |
3.5447 |
3.4726 |
3.4017 |
89 |
0.9759 |
0.9437 |
0.9125 |
| 52 |
3.4147 |
3.3441 |
3.2746 |
90 |
0.9464 |
0.9149 |
0.8844 |
| 53 |
3.2903 |
3.2210 |
3.1528 |
91 |
0.9180 |
0.8871 |
0.8573 |
| 54 |
3.1709 |
3.1030 |
3.0362 |
92 |
0.8905 |
0.8603 |
0.8311 |
| 55 |
3.0565 |
2.9900 |
2.9245 |
93 |
0.8640 |
0.8345 |
0.8059 |
| 56 |
2.9469 |
2.8816 |
2.8175 |
94 |
0.8384 |
0.8095 |
0.7815 |
| 57 |
2.8417 |
2.7777 |
2.7149 |
95 |
0.8137 |
0.7854 |
0.7580 |
| 58 |
2.7408 |
2.6781 |
2.6166 |
96 |
0.7898 |
0.7621 |
0.7353 |
| 59 |
2.6439 |
2.5826 |
2.5224 |
97 |
0.7667 |
0.7396 |
0.7134 |
| 60 |
2.5510 |
2.4909 |
2.4320 |
98 |
0.7444 |
0.7179 |
0.6923 |
| 61 |
2.4618 |
2.4030 |
2.3452 |
99 |
0.7229 |
0.6969 |
0.6718 |
| 62 |
2.3762 |
2.3185 |
2.2621 |
100 |
0.7021 |
0.6767 |
0.6521 |
| 63 |
2.2940 |
2.2375 |
2.1822 |
101 |
0.6820 |
0.6571 |
0.6331 |
| 64 |
2.2150 |
2.1597 |
2.1056 |
102 |
0.6625 |
0.6382 |
0.6146 |
| 65 |
2.1392 |
2.0850 |
2.0321 |
103 |
0.6437 |
0.6199 |
0.5969 |
| 66 |
2.0663 |
2.0133 |
1.9615 |
104 |
0.6256 |
0.6022 |
0.5797 |
| 67 |
1.9963 |
1.9444 |
1.8937 |
105 |
0.6080 |
0.5851 |
0.5630 |
| 68 |
1.9289 |
1.8782 |
1.8285 |
106 |
0.5910 |
0.5686 |
0.5470 |
| 69 |
1.8642 |
1.8145 |
1.7660 |
107 |
0.5745 |
0.5526 |
0.5315 |
| 70 |
1.8020 |
1.7533 |
1.7059 |
108 |
0.5586 |
0.5371 |
0.5164 |
| 71 |
1.7421 |
1.6945 |
1.6481 |
109 |
0.5432 |
0.5222 |
0.5019 |
| 72 |
1.6846 |
1.6380 |
1.5925 |
110 |
0.5283 |
0.5077 |
0.4879 |
| 73 |
1.6292 |
1.5836 |
1.5391 |
|
|
|
|
Installationsanleitung für den 10K Temperatursensor für IntelliTouch EasyTouch und SunTouch
Anwendungsbereich:
Temperatursensor, der mit den Systemen IntelliTouch®, EasyTouch® und SunTouchTM verwendet wird. Dieser Sensor kann als Wasser-, Luft- oder Solarsensor verwendet werden.
Das Ausrüstungskit (P/N CWFB0103FC-312XSP12) umfasst:
Beschreibung
1 Temperatursensor, 10K, 10 Fuß.
1 O-Ring
Einrichtung:
Ersatz des Wassertemperatursensors
1. Finden Sie den alten Wassersensor zwischen der Filterpumpe und dem Filter. Entfernen Sie den alten Sensor und legen Sie die Schlauchklemme über den neuen Sensor und ziehen Sie sanft um das Rohr.
Achtung: Versetzen Sie die Klemme nicht zu fest.
2. Führen Sie das Kabel durch das Niederspannungskompartement des Last-/Leistungszentrums zum Bedienfeld.
Solartemperatursensor
1Für nicht verglaste Paneele befestigen Sie den Sensor neben den Solarpaneelen.
2. Führen Sie das Kabel durch das Niederspannungskompartement des Last-/Leistungszentrums zum Steuerfeld.
Sensor für die Umgebungslufttemperatur (Frostschutz)
1. Montieren Sie den Sensor im Freien, in schattigen Bereichen, weg von Klimaanlagen.mit einem Durchmesser von mehr als 50 cm3Ziehen Sie die Drähte aus und verbinden Sie die Sensordrähte mit den AIR-Schrauben.
Ihre Nachricht muss zwischen 20 und 3.000 Zeichen enthalten!
