b.CWF2 Verpackt mit Aluminium, Kupfer, Edelstahl usw.
Beschreibung
Thermistor-Sondenbaugruppen sind Mikrotemperatursensoren, die aus hochpräzisen und zuverlässigen Thermistorelementen bestehen, die in Verbindung mit anderen Komponenten verarbeitet werden.Bei diesen Sensoren handelt es sich um kundenspezifische Baugruppen, die in verschiedenen Formfaktoren angeboten werden und auf die Anwendungen und Bedürfnisse unserer Kunden zugeschnitten sind.
____________________________________________________________________________________________
Herunterladen________
NTC-Thermistoren im Mikro-Temperatursensor sind temperaturempfindliche Widerstände mit negativem Temperaturkoeffizienten – der Widerstand nimmt exponentiell mit steigender Temperatur ab.Dank ihrer hohen Empfindlichkeit werden NTC-Thermistoren häufig als Temperatursensoren, Temperaturkompensatoren und Einschaltstrombegrenzer eingesetzt.

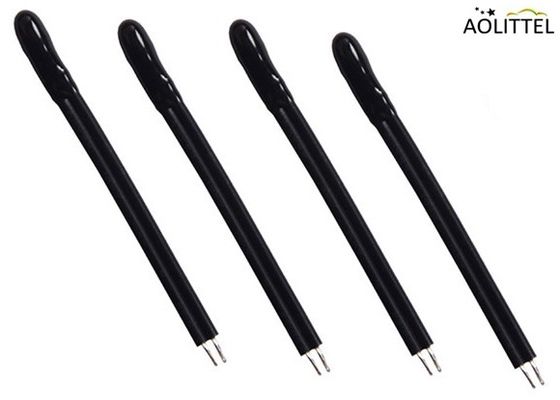

Mikro-Temperatursensoren sind mit Epoxidharz beschichtet und für allgemeine Zwecke der Temperaturerfassung, -messung oder -steuerung in Anwendungen konzipiert.Es kann mit Silikondrähten oder verzinnten kupferkaschierten Stahlleitungen integriert werden, um verschiedene Anforderungen an elektrische Schnittstellen zu erfüllen.
Das Sensorelement (NTC-Thermistorchip) dieser Serie befindet sich am Ende der Epoxidharzversiegelung.Die Epoxidversiegelung kann in einem kleinen Durchmesser erreicht werden, was nicht nur eine schnelle Reaktionszeit, sondern auch den Einsatz auf engstem Raum ermöglicht. Darüber hinaus sind auf Anfrage kundenspezifische NTC-Thermistoren erhältlich, z. B. kundenspezifischer Widerstand, B-Konstante oder Länge der Drähte oder führt.
Wie erhalte ich schnell ein Angebot mit ausreichender Spezifikation?
1. Betriebstemperaturbereich: ?
2. Anwendungsumgebung: ?
3. Material und Abmessungen des Gehäuses: ?
4. Spezifikation des Sensorelements: ?NTC/DS18B20/RTD usw.
(Zum Beispiel: Wenn das Sensorelement ein NTC-Thermistor ist, beträgt der Widerstand bei 25 Grad 10 KOHM, die Widerstandstoleranz beträgt ±1 %; der Beta-Wert beträgt 3950, die Beta-Toleranz beträgt ±1 %).
5. Kabelstärke und -länge
6. Wie gehe ich mit Kabelenden um?Nur abisoliert und verzinnt ? Stecker anbringen oder abisoliert und verzinnt ?Wenn Sie einen Stecker anbringen, teilen Sie uns bitte die Teilenummer des Steckers mit und wir werden Ihnen einen geeigneten Stecker empfehlen.
7. Gibt es besondere Anforderungen?Zum Beispiel;Toleranz für mehrere Temperaturpunkte usw.
8. Geschätzte benötigte Menge
PS: Wenn Sie uns ein Datenblatt/eine Zeichnung oder eine bekannte MPN zur Verfügung stellen können, müssen Sie die oben genannten Informationen nicht angeben
Merkmale
Hohe Präzision

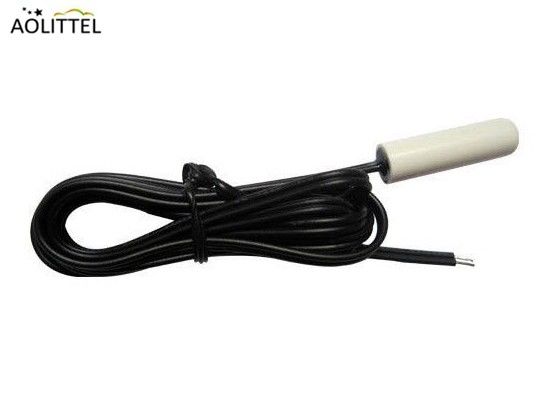

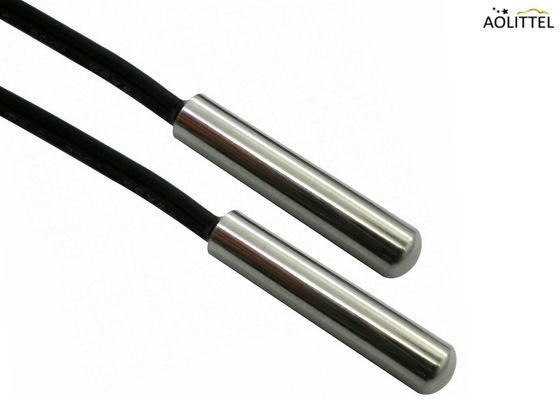

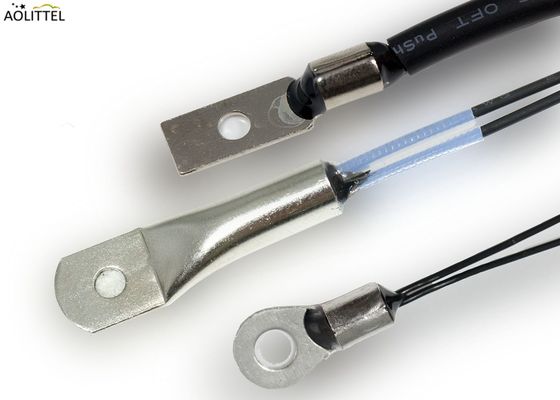

Kann in verschiedenen Gehäusen wie Edelstahl, Aluminium, Kunststoff, Ringkabelschuh usw. sein.
Kabelmodell: hauptsächlich UL-zertifiziert, wie 105C, PVC 125C, Silikon 150C, 180C, 200C PTFE, 300C Edelstahlgeflechtkabel usw.
Hervorragende Gleichmäßigkeit/Stabilität/Zuverlässigkeit für die Massenproduktion
Hauptanwendung: Haushaltsgeräte, Grill, Medizin, Automobil
Anwendung
Temperaturmessung und -regelung von Haushalts- und Automobilklimaanlagen, Kühlschränken, Kühlschränken, Warmwasserbereitern, Trinkschränken, Heizkörpern, Geschirrspülern, Desinfektionsgeräten, Waschmaschinen, Trocknern, Trockenboxen mit mittlerer oder niedriger Temperatur und Boxen mit konstanter Temperatur.
Anwendungsbeispiele
Anwendungsbeispiel Nr. 1 für NTC-Thermistoren und Temperatursensoren:
Temperaturmessung für medizinische Geräte
Anwendungsbeispiel Nr. 2 für NTC-Thermistoren und Temperatursensoren:
Temperaturmessung für medizinische Geräte
Anwendungsbeispiel Nr. 3 für NTC-Thermistoren und Temperatursensoren:
Temperaturmessung für medizinische Geräte
Anwendungsbeispiel Nr. 4 für NTC-Thermistoren und Temperatursensoren:
Temperaturmessung für Automobilanwendungen
Anwendungsbeispiel Nr. 5 für NTC-Thermistoren und Temperatursensoren:
Temperaturmessung für Büroautomationsanwendungen (Kopierer, Drucker, Faxgerät)
Anwendungsbeispiel Nr. 6 für NTC-Thermistoren und Temperatursensoren:
Temperaturmessung für Heimelektronik (Klimaanlage)
Anwendungsbeispiel Nr. 7 für NTC-Thermistoren und Temperatursensoren:
Temperaturmessung für Heimelektronik (Kühlschrank)
Anwendungsbeispiel Nr. 8 für NTC-Thermistoren und Temperatursensoren:
Temperaturmessung für Heimelektronik (Mikrowelle)
Anwendungsbeispiel Nr. 9 für NTC-Thermistoren und Temperatursensoren:
Temperaturmessung für Heimelektronik (Feueralarm)
Anwendungsbeispiel Nr. 10 für NTC-Thermistoren und Temperatursensoren:
Temperaturmessung für Heimelektronik (CCTV)
Anwendungsbeispiel Nr. 11 für NTC-Thermistoren und Temperatursensoren:
Temperaturmessung für Heimelektronik (Gasherd)
Anwendungsbeispiel Nr. 12 für NTC-Thermistoren und Temperatursensoren:
Temperaturmessung für Heimelektronik (Wasserboiler)
Anwendungsbeispiel Nr. 13 für NTC-Thermistoren und Temperatursensoren:
Temperaturmessung für Heimelektronik (Komforttoilette)
Anwendungsbeispiel Nr. 14 für NTC-Thermistoren und Temperatursensoren:
Temperaturmessung für Heimelektronik (Kamera)
Anwendungsbeispiel Nr. 15 für NTC-Thermistoren und Temperatursensoren:
Temperaturmessung für Heimelektronik (Tablet & Laptop)
Als Sensorelement wird ein NTC-Thermistor verwendet
Werkstatt für hochwertige und leistungsstarke NTC-Thermistoren
Wir verfügen über den einzigartigen Prozess und die führende Kerntechnologie mit proprietären geistigen Eigentumsrechten für Keramikpulverausrüstung, hergestellt aus Chips und leistungsstarker automatischer NTC-Batchproduktion.
Wir verfügen über mehr als 12 Serien automatischer Produktionslinien für Hochleistungs-NTC-Thermistoren. Die Produkte bieten die Vorteile einer großen Produktion, hoher Qualität, guter Kohärenz und hoher Zuverlässigkeit. Darüber hinaus können viele Arten von NTC-Temperatursensoren hergestellt und auch geliefert werden an andere Fabriken von NTC-Sensoren und exportiert in großen Mengen nach Übersee.
NTC-Temperatursensor – ein Blick in die Werkstatt
Zuverlässigkeitstest
| Testgegenstand |
Teststandard |
Testmethode |
Leistungsanforderungen |
| Null-Kraft-Widerstand |
IEC 60539-1 |
Tauchen Sie die Proben in das Bad mit konstanter Temperatur bei 25 ℃ ± 0,005 ℃ und testen Sie den gleichbleibenden Widerstand |
Widerstandstoleranz ±1 %
|
| B-Wert |
IEC60539-1 |
Tauchen Sie die Proben in das Bad mit konstanter Temperatur bei 25℃, 50℃ (oder 85℃), testen Sie den konstanten Widerstand und berechnen Sie den B-Wert |
Widerstandstoleranz ±1 %
|
| Freier Fall |
IEC60068-2-32
|
Fallhöhe: 1,5 ± 0,1 m, Oberfläche: Zement, 1 Mal |
Kein offensichtlicher Schaden, R25 △R/R≤±1 %
|
| Isolierung |
IEC60539-1
|
500-V-Druck auf die Isolationsschale zum Testen des Isolationswiderstands |
>500 MOhm
|
| Spannung standhalten |
IEC60539-1 |
Spannungsfestigkeit: 1500 V/AC, Leckstrom: 2 mA, Dauer: 60 Sek
|
Kein offensichtlicher Schaden
|
| Spannung |
IEC60068-2-21 |
Gleichmäßige Zuggeschwindigkeit am Ende, F>4,0 kg (vom Kunden gewünscht)
|
Kein offensichtlicher Schaden, R25 △R/R≤±1 %
|
| Vibration |
Q/HBm 108-94 |
Testfrequenz: 10–500 Hz, Schwingung: 1,2 mm, Beschleunigung: 30 m/s2, Richtung X, Y, Z, Zeit: 8 Stunden/Richtung |
Kein offensichtlicher Schaden, R25 △R/R≤±1 %
|
| Konstante Luftfeuchtigkeit und Hitze |
IEC60068-2-78 |
Temperatur: 40 ± 2 °C, Luftfeuchtigkeit: 92–95 % relative Luftfeuchtigkeit, Zeit: 1000 ± 24 Stunden |
Kein offensichtlicher Schaden, R25 △R/R≤±1 %
|
| Thermische Zeitkonstante |
EC60539-1 |
In 25℃ warmes Wasser eintauchen, nach dem thermischen Ausgleich in 85℃ warmes Wasser eintauchen, der Widerstand erreicht 63,2 %, Gesamtzeit berechnen |
<10 Sek
|
| Hochtemperaturlagerung |
IEC60068-2-2 |
Temperatur: 125 ℃ ± 5 ℃ Zeit: 1000 ± 24 Stunden |
Kein offensichtlicher Schaden, R25 △R/R≤±1 % |
| Kälte und Thermoschock |
IEC60068-2-14 |
-40℃~+125℃ T1:30min Zykluszeit:1000
|
Kein offensichtlicher Schaden, R25 △R/R≤±1 %
|
| Klopfexperiment |
IEC60068-2-77 |
Beschleunigung: 250 m/s2 Impulsdauer: 6 ms Klopfzeiten: 1000 Erholungszeit: 2 Stunden
|
Kein offensichtlicher Schaden, R25 △R/R≤±1 %
|
| Lagerung bei niedriger Temperatur |
IEC60068-2-1 |
Temperatur: 40 ± 2 ℃ Zeit: 1000 ± 24 Stunden
|
Kein offensichtlicher Schaden, R25 △R/R≤±1 %
|
| Salz Spray |
IEC60068-2-11 |
Temperatur: 35 ± 2 ℃ Sammelstunde: 1,0 ml ~ 2,0 ml Zeit: Je nach tatsächlichem Bedarf ermitteln |
Kein offensichtlicher Schaden, R25 △R/R≤±1 %
|
Einführung von Test- und Inspektionsgeräten
|
|
|
|
Name: Hoch-/Niedrig-Thermoschockkammer
Funktion: Testprodukt hält hohen/niedrigen thermischen Schockkammern stand
|
Name: Kammer mit konstanter Temperatur und Luftfeuchtigkeit
Funktion: Testen Sie den Lagerzustand der Produkte unter konstanter Feuchtigkeit und Hitze
|
|
|
|
|
Name: Vibrationsprüfgerät
Funktion: Testen Sie die Auswirkungen der Vibrationsfrequenz und -amplitude auf das Produkt während des Transports
|
Name: Salzsprühtestmaschine
Funktion: Testen Sie die Oxidations- und Korrosionsbeständigkeit des Produkts
|
|
|
|
Name: Laser-Partikelgrößenanalysator
Funktion: Analysieren Sie Material auf Laserpartikelgröße
|
Name: Vakuum- und Hochtemperatur-Trockenofen
Funktion: Hochtemperatur-Alterungstest
|
|
|
|
Name: Spektrumanalysator
Funktion: Analyse des Schadstoffgehalts von Produkten
|
Name: Elektrolytisches Dickenmessgerät
Funktion: Wird zum Testen der Beschichtungsdicke von Rohmaterial verwendet
|
|
|
|
Name: Ölbadgerät mit konstanter Temperatur
Funktion: Umgebungstemperatur bei konstantem Punktwiderstand testen (Toleranz ±0,002℃)
|
Name: Präzisionstestspüle für niedrige Temperaturen
Funktion: Testtemperatur bei konstantem Punktwiderstand während -70℃~0℃ (Toleranz ±0,01℃)
|
|
|
|
Name: Gleichstrom-Konstantspannungs- und Konstantstrom-Netzteil (Hochstrom)
Funktion: UI-Kurve testen
|
Name: Hochpräziser Thermistorsortierer
Funktion: Testwiderstand des Thermistors
|
|
|
|
Name: Messgerät zur Messung der Verlustleistung und der thermischen Zeitkonstante
Funktion: Testen Sie die Verlustleistung und die thermische Zeitkonstante
|
Name: NTC-Schlagprüfgerät
Funktion: Testen Sie die Impulskapazität, die Produkte aushalten können
|
|
|
|
Name: Spannungsprüfgerät
Funktion: Prüfung der Isolationsfestigkeit
|
Name: Gleichstrom-Konstantspannungsnetzteil
Funktion: Testen Sie den Nennstromverbrauch
|
|
|
|
Name: Projektor
Funktion: Aussehen und innere Struktur testen
|
Name: Dehnungsgeschwindigkeitsinstrument
Funktion: Dehnungsrate von Leitungen testen
|
|
|
|
Name: Überlast-Alterungstestmaschine
Funktion: Elektrizitätsalterungstest von Temperaturmessprodukten
|
Name: Tisch für chemische Experimente
Funktion: Chemisches Mischen
|
|
Name: Alterungsstadium
Funktion: Testen Sie die Alterungszuverlässigkeit des Produkts
|
