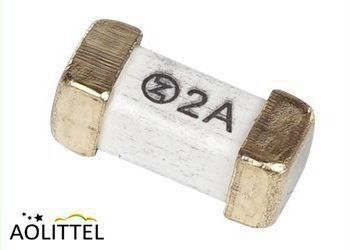

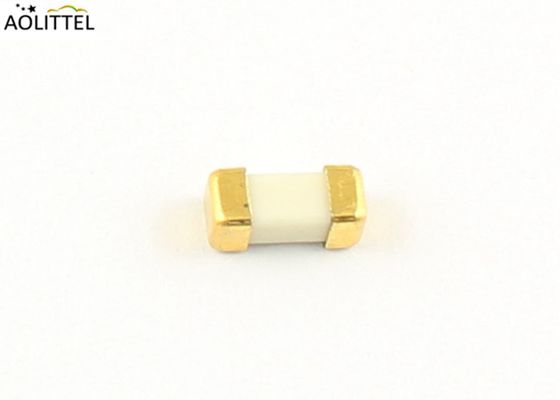

6125 2410 1808 Draht in Luftzeit Verzögerung Oberflächenbefestigung Sicherung 250V 2A
Übersicht
Außenstehende Sicherungen für eine breite Palette von Überstromschutzanwendungen.Unterstützung bei der Verhinderung kostspieliger Schäden und Förderung eines sicheren Umfelds für elektronische und elektrische Geräte, bieten unsere Einweg-Chipschutzschutzschlüsse Leistungsstabilität, um Anwendungen mit Stromstärken von 0,5 bis 20 A zu unterstützen.
Siehe auch: Herunterladen- Was ist?
Ao littel bietet außerdem die Telekommunikationssicherung FT600 für Telekommunikationsanwendungen an.Diese Telekommunikationssicherung trägt dazu bei, die nordamerikanischen Anforderungen an den Schutz vor Überströmung, darunter Telcordia, GR-1089,TIA-968-A (ehemals FCC Teil 68), und UL60950 3. Ausgabe
Die mehrschichtige Konstruktion 2410 ((6125) ist eine Wire-In-Air SMD-Sicherung, die sich sehr gut für Anwendungen des Sekundär-Überstromschutzes eignet.
Verglichen mit unserem geraden Draht-Element Design 2410SFV Sicherungen mit normalen Welldraht-Design Sicherung.
Diese Eigenschaften sowie eine hervorragende Widerstandsfähigkeit gegen Einschlagströme.
Einführung der PCB-Montagetechnologie in die Konstruktion und Herstellung von 2410 Sicherungen,Wir erreichten auf bleifrei völlig und keine Endkappe fallen Risiko im Vergleich zu herkömmlichen Keramik Körper mit Endkappe Sicherung.
Au littel Surface Mount Fuse Familienmitglied | ||||
- Nein. Ich weiß nicht. | Größe | Schlag | Spannung | Seires |
1 | 0603 | Schnell schlagen | 32 V | 06.000 |
2 | 0603 | Zeitverzögerung | 32 V | 06.100 |
3 | 1206 | Schnell schlagen | 32 V | 12.000 |
4 | 1206 | Zeitverzögerung | 32 V | 12.100 |
5 | 6125 | Zeitverzögerung | 250 V | SET |
6 | 6125 | Schnell schlagen | 250 V | SEF |
7 | 2410 | Schnell schlagen | 125 V | SFE |
8 | 2410 | Zeitverzögerung | 125 V | Ste |
9 | 1808 | Schnell schlagen | 300 V | SSF |
10 | 1808 | Zeitverzögerung | 300 V | SST |
9 | 1032 | Zeitverzögerung | 125 V | R1032 |
10 | 1032 | Schnell schlagen | 125 V | R1032 |
Vorteile
• Sehr schnelle Wirkung bei 200% Überlaststrom
• Ausgezeichnete Widerstandsfähigkeit gegen Einschlagströme
• Hohe Zuverlässigkeit und Widerstandsfähigkeit
• starke Bogenunterdrückungsmerkmale
• Kupferendeckel mit Nickel- und Zinnbeschichtung
Produktmerkmale
• Zeitverzögerungs-Flächenaufbau Sicherung mit Small 2410 Footprint
• Erfüllt die EIA/IS-722-Norm
• Kompatibel mit Schweißlösungen
• Nennspannung 250V (200mA bis 30A)
• Hohe Interruptionsbewertungen
• Entworfen nach IEC 60127-4 Universal Modular Fuse
• Breiter Betriebstemperaturbereich von -55°C bis 125°C
• IEC 61000-4-5 2. Ausgabe Überspannungsschutzprüfung Konform (1.2 x 50us/8x20us Kombinationswelle 500V/250A für < 25W Lampenkategorie)
• Halogenfrei, RoHS-konform und 100% bleifrei
• Kupfer- oder Kupferlegierungsverbindung
Anwendung
• Industrieausrüstung
• LCD/PDP-Fernseher
• Hintergrundbeleuchtungsinverter
• Stromversorger
• Telekommunikationssystem
• Vernetzung
• Spielsysteme
• Weißwaren
• Automobilindustrie
Form und Maße (mm)
Spezifikation
Teil Nr. | Ampereinheit | Nennspannung | Brechkapazität | Nennkältewiderstand (Ohm) | Schmelzende Integral (A2.S) | Genehmigungen der Agentur | |
UL | CUL | ||||||
SET0200 | 200 mA | 250 VAC | 50A@300VAC 50A@250VAC 200A@125VAC | 0.92 | 0.125 | ● | ● |
SET0250 | 250 mA | 0.86 | 0.145 | ● | ● | ||
SET0300 | 300 mA | 0.62 | 0.162 | ● | ● | ||
SET0315 | 315 mA | 0.55 | 0.189 | ● | ● | ||
SET0375 | 375 mA | 0.47 | 0.2 | ● | ● | ||
SET0400 | 400 mA | 0.38 | 0.238 | ● | ● | ||
SET0500 | 500 mA | 0.32 | 0.275 | ● | ● | ||
SET0600 | 600 mA | 0.285 | 0.47 | ● | ● | ||
SET0630 | 630 mA | 0.256 | 0.566 | ● | ● | ||
SET0700 | 700 mA | 0.208 | 0.805 | ● | ● | ||
SET0750 | 750 mA | 0.175 | 1.24 | ● | ● | ||
SET0800 | 800 mA | 0.155 | 1.88 | ● | ● | ||
SET1100 | 1A | 0.148 | 3.5 | ● | ● | ||
SET1125 | 1.25A | 0.102 | 4.76 | ● | ● | ||
SET1150 | 1.5A | 0.085 | 6.305 | ● | ● | ||
SET1160 | 1.6A | 0.075 | 6.505 | ● | ● | ||
SET1200 | 2A | 0.044 | 8.95 | ● | ● | ||
SET1250 | 2.5A | 0.043 | 16.025 | ● | ● | ||
SET1300 | 3A | 0.033 | 21.56 | ● | ● | ||
SET1315 | 3.15A | 0.029 | 22.75 | ● | ● | ||
SET1350 | 3.5A | 0.027 | 27.05 | ● | ● | ||
SET1400 | 4A | 0.025 | 31.808 | ● | ● | ||
SET1500 | 5A | 0.019 | 40.25 | ● | ● | ||
SET1600 | 6A | 0.018 | 67.245 | ● | ● | ||
SET1630 | 6.3A | 0.017 | 73.55 | ● | ● | ||
SET1700 | 7A | 0.015 | 76.28 | ● | ● | ||
SET1800 | 8A | 80.75 | ○ | ○ | |||
SET2100 | 10A | 0.014 | 110.38 | ○ | ○ | ||
SET2120 | 12A | 0.013 | 158.08 | ○ | ○ | ||
SET2150 | 15A | 0.012 | 160.68 | ○ | ○ | ||
SET2200 | 20A | 166.58 | ○ | ○ | |||
SET2300 | 30A | 0.011 | 170.56 | ○ | ○ |
Eigenschaften des Produkts
Nein, nicht wirklich. |
Artikel 1 |
CAuftrieb |
REferenzstandards |
1 |
Produktkennzeichnung |
Marke, Ampere | Außengrenzen für die Kennzeichnung |
2 |
Betriebstemperatur |
-55°C bis 125°C | IEC 60068-2-1/2 |
3 |
Schweißbarkeit |
T=240°C±5°C, t=3sec±0,5sec, Abdeckung ≥95% | Mil-STD-202, Methode 208 |
4 |
Widerstandsfähigkeit gegen Lötwärme |
10 Sekunden bei 260°C | MIL-STD-202, Methode 210, Prüfbedingung B |
5 |
Isolierwiderstand (nach dem Öffnen) |
10,000 Ohm mindestens | MIL-STD-202, Methode 302, Prüfbedingung A |
6 |
Wärmeschock |
5 Zyklen bei -65°C / +125°C, jeweils 15 Minuten | Mil-STD-202, Methode 107, Prüfbedingung B |
7 |
Mechanischer Schock |
100G ′s Spitzenwert für 6 Millisekunden, 3 Zyklen | Mil-STD-202, Methode 213, Prüfung I |
8 |
Vibrationen |
0.03° Amplitude, 10-55 Hz in 1 min. 2 Stunden pro XYZ = 6 Stunden | Mil-STD-202, Methode 201 |
9 |
Feuchtigkeitsbeständigkeit |
10 Zyklen | Mil-STD-202, Methode 106 |
10 |
Salzspray |
5% Salzlösung, 48 Stunden | Mil-STD-202, Methode 101, Prüfbedingung B |
Eigenschaften der Fusion
% der Ampere (in) | Fusionszeit |
100% * In | 4 Stunden Min. |
200% * | 120 Sekunden max. |
1000% * In | 10 Minuten. |
Verpackung

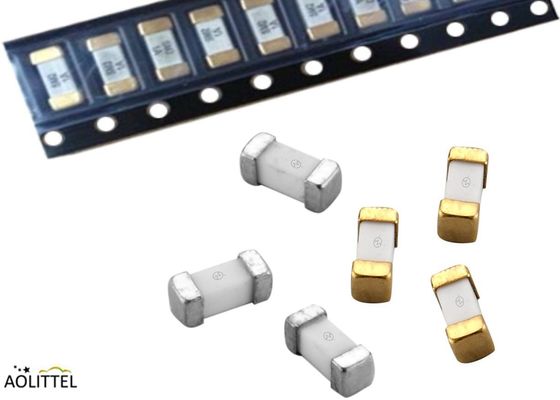

Band in der Rolle; 1000 Stück in 7 Zoll Durchmesser, 12 mm breites Band, EIA-Norm 481
Flussdiagramm für die Auswahl von Oberflächenverschlüssen
Die grundlegenden Überlegungen zur Auswahl der Sicherungen sind jedoch in dem in Abbildung 6 dargestellten Flussdiagramm dargestellt.
wird Ihnen helfen, eine Sicherung auszuwählen, die am besten für Ihre Anwendungsbedingungen geeignet ist.
Schritt 1
Derartige Messungen sind in der Regel nur bei der Anwendung von Tests durchgeführt, wenn die Messung in einem bestimmten Bereich erfolgt.75/Ktemp] ⇒ Steady State Fuse Current Rating ⇒ Schritt 2 ️Bestimmung der Pulswellenform durch Berechnung von I2t ⇒ Schritt 3 ️Einführung der Pulszyklusverringerung ⇒ Schritt 4 ️Einführung der Pulstemperatur
Deratieren ⇒ Schritt 5
Einstufung für die Impulsumgebung ⇒ Schritt 7 ️ Auswahl der Stromstärke der Sicherung (verwenden Sie einen höheren Wert zwischen Schritt 1 und Schritt 6) ⇒ Schritt 8 ️ Prüfen Sie die Spannungsstärke
Auswahl von Oberflächenverschlüssen
Die SMD-SchutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschEs gibt abschließende Überlegungen für Betriebsstrom und Anwendungstemperatur.Zuschalten und andere Systemvorgänge (wie Prozessorgeschwindigkeitsänderungen oder Motorstart) verursachen Stromschwellen oder Spitzen, die auch bei der Auswahl einer Sicherung berücksichtigt werden müssen.Die Auswahl der richtigen Sicherung für Ihre Anwendung ist also nicht so einfach wie das Wissen über den Nennstrom des Systems.
Oberflächenverbindung Temperaturvergleich
Eine SMD-Sicherung ist eine temperaturempfindliche Vorrichtung, weshalb sich die Betriebstemperatur auf die Leistung und Lebensdauer der Sicherung auswirkt.Die Betriebstemperatur sollte bei der Auswahl der Nennströmung der Sicherung berücksichtigt werden.Die Wärmeabbau-Kurve für Oberflächensicherungen ist in der nachfolgenden Abbildung dargestellt.Verwenden Sie es zur Bestimmung des abnehmenden Prozentsatzes auf der Grundlage der Betriebstemperatur und wenden Sie es auf den abnehmenden Systemstrom.
