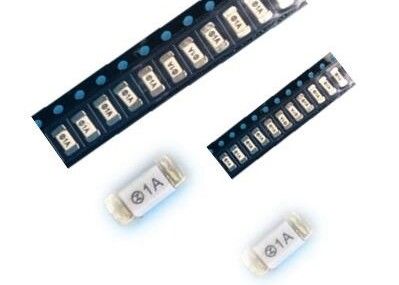

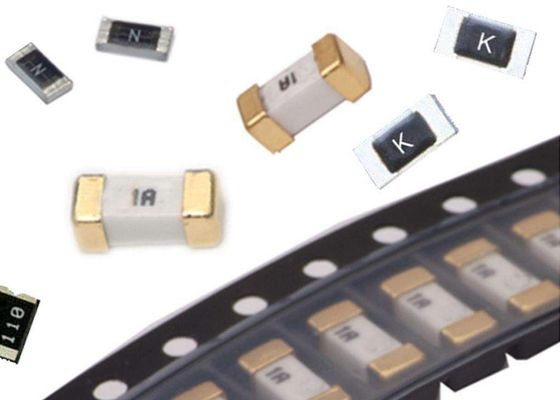

CQ24LF 001 6.1x2.6mm Schnellwirkende Oberflächenaufstellung Sicherung 2410 350V 1A mit Silberplattierung Unterbrechungsleistung 100A
Anmeldung
Notebooks und Ultrabooks
Telekommunikationssysteme
Ladegeräte
LCD/LED-Fernseher n Weißwaren
PC-Server
LCD-Monitore
Gleichspannungs- und Gleichspannungswandler
Gleichspannungs- und Wechselstromumrichter
Hauptmerkmale
Einfach schlagfähige Sicherung zum Schutz vor Überstrom
6125 (Umweltbewertung 2410)
Schnelle Präzision
UL 248-14 aufgeführt
RoHS-konform* und halogenfrei**
Konstruktion von SMD für Drahtkern
Oberflächenverpackungen für die automatisierte Montage
Umweltmerkmale
Betriebstemperatur -55 °C bis +125 °C Lagerung Bedingungen Temperatur............................................................... +5 °C bis +35 °C Luftfeuchtigkeit und LuftfeuchtigkeitHaltbarkeitsdauer von 40 bis 75%2 Jahre ab Herstellungsdatum Feuchtigkeitsempfindlichkeit....................................1 ESD-Klassifizierung (HBM) Klasse 6
Materialien und Abmessungen
Baukörpermaterial: Keramik
Endmaterial: Silber (Ag), Nickel (Ni), Zinn (Sn)
Sicherungselement: Silber ((Ag)
empfohlenes Bodenmuster - Rücklauflöter
Einheit: mm
| |
L2 |
L1 |
W |
| 1 bis 20A |
2.95 |
1.96 |
3.15 |
Nummern der Teile
Teilnummern
CQ24LF 001
CQ24LF - Reihe
001 -- AMP-Code (siehe nachstehende Tabelle)
| Nomenklatur |
Ampere
Ratings
[ In ] |
Spannung
Ratings
(V) |
Nennwert
Widerstand
Kalte Ohm |
Nennwert
Schmelzen
Ein Sek. |
| CQ24LF 001 |
1A |
350 V
|
1.100 |
0.500 |
| CQ24LF 1.50 |
1.5A |
0.500 |
1.130 |
| CQ24LF 002 |
2A |
0.203 |
1.200 |
| CQ24LF 2.50 |
2.5 A |
0.155 |
1.500 |
| CQ24LF 003 |
3 A |
0.045 |
1.890 |
| CQ24LF 3.15 |
3.15A |
0.039 |
2.280 |
| CQ24LF 3.50 |
3.5 A |
0.036 |
2.573 |
| CQ24LF 004 |
4A |
0.028 |
3.360 |
| CQ24LF 005 |
5A |
0.021 |
6.000 |
| CQ24LF 006 |
6A |
0.016 |
7.920 |
| CQ24LF 6.30 |
6.3A |
0.015 |
9.128 |
| CQ24LF 007 |
7A |
0.014 |
12.25 |
| CQ24LF 008 |
8A |
0.013 |
16.00 |
| CQ24LF 010 |
10A |
0.011 |
25.00 |
| CQ24LF 012 |
12A |
0.009 |
36.00 |
| CQ24LF 015 |
15A |
0.006 |
67.50 |
| CQ24LF 020 |
20A |
0.005 |
132.0 |
Elektrische Eigenschaften
| Nennstrom |
1 In |
2 In |
| - Ich weiß nicht. |
Max, du bist ein guter Mann. |
| 1 bis 20A |
4 Stunden |
Fünf Sekunden. |
Umgebungstemperatur bei 25°C
Unterbrechende Beurteilung
1A bis 20A:
100 Ampere bei 350 V Wechselstrom
100 Ampere bei 125 V Wechselstrom
100 Ampere bei 125 V Gleichstrom
300 Ampere bei 32 V Gleichstrom
Lötmethode
* Nachlauflöten: 260°C, maximal 30 Sekunden.
*Wellenlöten: 260°C, maximal 10 Sekunden.
* Handlöten: 350°C, maximal 3 Sekunden.

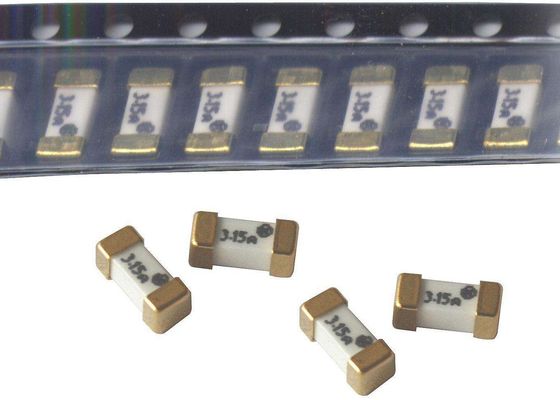

Spezifikation für Band und Rolle
Band und Rolle Menge: 2500 Stück/Rolle
| Artikel |
W |
P |
E |
F |
P1 |
D |
D1 |
| Kriterium |
12.00 |
4.00 |
1.75 |
5.50 |
2.00 |
1.50 |
1.00 |
| Toleranz |
±0.10 |
±0.10 |
±0.10 |
±0.05 |
±0.05 |
±0.10 |
±0.10 |
| Artikel |
P0 |
10P0 |
A0 |
B0 |
K.O. |
t |
| Kriterium |
4.00 |
4.00 |
2.85 |
6.30 |
1.45 |
0.24 |
| Toleranz |
±0.10 |
0.20 |
±0.10 |
±0.10 |
±0.10 |
±0.05 |
Anmerkung:
1Die in dieser Kurve dargestellte Deratierung ergänzt die Standard-Deratierung von 25% für den Dauerbetrieb.
