10.1x3.1mm 4012 Hochspannung der Verspätungs-Oberflächen-Berg-Sicherungs-1A 600VAC 350VDC explosionssicher

Durchkontaktierung
MOQ
Negotiable
Preis
10.1x3.1mm 4012 Hochspannung der Verspätungs-Oberflächen-Berg-Sicherungs-1A 600VAC 350VDC explosionssicher
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Name: Oberflächenberg-Sicherung
Abmessung: 10.1mmx 3.1mm (4012)
Geschwindigkeit: Verzögerung
Explosion proof: Good
Current range: 1A-40A
Voltage AC: 600V
Gleichspannung: 350 V
Verpackung: Band in der Rolle
Markieren:

rückstellbare Sicherung des Oberflächenbergs

,

thermische Sicherung des Oberflächenbergs

Grundinformation
Zertifizierung: UL,CUL
Modellnummer: CQ40LT
Zahlung und Versand AGB
Verpackung Informationen: 1000 PC/Spule
Lieferzeit: 2 Wochen
Zahlungsbedingungen: T / T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 2KKPCS pro Monat
Produkt-Beschreibung



Hochspannungs-Explosionssicherheit 10.1x3.1mm 4012 Zeitverzögerung Oberflächenverschluss 1A 600VAC 350VDC





AOLITTEL NANO2 SMD Sicherung ist ideal für den Einsatz in Datacom und Telekommunikationsgeräten


Die NANO2-Sicherung ist eine schnell wirkende, sehr hohe Stromzuckerung, die für Anwendungen mit hohem Betriebsstrom entwickelt wurde und eine erhöhte Wärmezyklusbeständigkeit (bis zu 500 Zyklen) bietet.Seine geringe Temperaturerhöhung und seine hervorragende Temperaturstabilität machen ihn ideal für den Einsatz in Datacom- und Telekommunikationsgeräten wie High-End-Servern., Basisstationen, Stromversorgungen und Blade-Computing-Anwendungen. bietet Hochampere-Schaltkreisschutz, ultra-hohe Unterbrechungswerte (bis zu 500 A bei 72 VDC) und eine kompakte (10,1 mm x 3,12 mm x 3.12 mm) Oberflächenaufbauformfaktor zur Platzersparnis.





Merkmale und Vorteile


Hohe Nennstromströme (15 30 A) mit höherer Spannung bis 100 VDC
Verbesserte Wärmezyklus-Ausdauer
Hohe Schmelzkraft i2t
Oberflächenverbindung in einer kleinen Fläche
Betriebstemperaturbereich von -55°C bis 125°C
Aktiviert Blade-Server bei höherer Leistung
Bietet eine höhere Zuverlässigkeit bei rauen thermischen Zyklusbedingungen
Verhindert Störungen durch vorübergehende Überspannung während des Blade-Server-Hot-Swaps
Ermöglicht eine größere Flexibilität bei der Sicherungsposition auf schlanken Serverplatten
Gewährleistet robuste Leistung und zuverlässigen Schutz bei extrem hohen Umgebungstemperaturen




Materialien und Abmessungen



10.1x3.1mm 4012 Hochspannung der Verspätungs-Oberflächen-Berg-Sicherungs-1A 600VAC 350VDC explosionssicher 0



Baukörpermaterial: Keramik
Endmaterial: Silber (Ag), Nickel (Ni), Zinn (Sn)
Sicherungselement: Silber ((Ag)

empfohlenes Bodenmuster - Rücklauflöter

10.1x3.1mm 4012 Hochspannung der Verspätungs-Oberflächen-Berg-Sicherungs-1A 600VAC 350VDC explosionssicher 1

Einheit: mm



  L2 L1 W
1 bis 40A 6.1 3.25 3.43





Nummern der Teile



Teilnummern



CQ40LT 001



CQ40LT -- Reihe

001 -- AMP-Code (siehe nachstehende Tabelle)



Nomenklatur Ampere
Ratings
[ In ]
Spannung
Ratings
(V)
Nennwert
Widerstand
Kalte Ohm
Nennwert
Schmelzen
Ein Sek.
CQ40LT001 1A

600 VAC

350VDC

0.8500 0.5800
CQ40LT002 2A 0.4000 1.1100
CQ40LT020 20A 0.0060 32.630
CQ40LT030 30A 0.0030 136.89
CQ40LT040 40A 0.0014 547.10





Elektrische Eigenschaften



Nennstrom 1 In 2 In 3 In 8 In
- Ich weiß nicht. - Ich weiß nicht. Max, du bist ein guter Mann. Max, du bist ein guter Mann. Max, du bist ein guter Mann.
1 bis 40A 4 Stunden 1 Sekunde 60 Sekunden 3 Sekunden. 0.1 Sekunde

Umgebungstemperatur bei 25°C





Anwendung



Hochwertige Server / Blade Computing

Stromversorgung der Basisstation

Modul zur Spannungsreglerung

Kühlventilatorsystem für PC Server

Advanced Telecommunication Computing Architecture (ATCA) -Anwendungen für das Cloud Computing

Batteriemanagementsystem (Industriewerkzeuge)





Unterbrechende Beurteilung


1A bis 30A:

150 Ampere bei 350 V Gleichstrom
150 Ampere bei 600 V Wechselstrom

600 Ampere bei 60 V Gleichstrom

40A: 600 Ampere bei 60 V Gleichstrom





Lötmethode



* Nachlauflöten: 260°C, maximal 30 Sekunden.
*Wellenlöten: 260°C, maximal 10 Sekunden.
* Handlöten: 350°C, maximal 3 Sekunden.





Spezifikation für Band und Rolle



Band und Rolle Menge: 1000 Stück/Rolle





Eigenschaften des Produkts



Materialien

Körper: Keramik

Keramische Kappe: Silberplattierte Messing

Isolationswiderstand (nach Öffnung) MIL-STD-202, Methode 302, Prüfbedingung A (10.000 Ohm, Mindestwert)

Schweißbarkeit MIL-STD-202, Methode 208

Widerstand gegen Lötwärme MIL-STD-202, Methode 210, Prüfbedingung B (10 Sekunden bei 260°C) PCB-Empfehlung für die thermische Behandlung Min. Kupferschichtstärke = 100μm

Mindestspurenbreite von Kupfer = 10 mm

In solchen Fällen darf die maximale Temperatur des Sicherungskörpers bei normalen Betriebsbedingungen bei 25 °C 80 °C nicht überschreiten.

Betriebstemperatur von 55 oC bis 125 oC bei ordnungsgemäßer Absenkung

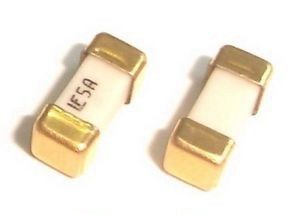

Empfohlene Produkte
