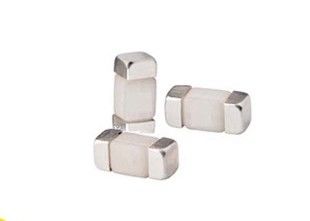

Withstand Inrush CQ24LT 002 6.1x2.6mm Ceramic Time Lag Chip Fuse 2A 350V 6125 For LED Lighting Overcurrent Protection

2500pcs
MOQ
Negotiable
Preis
Withstand Inrush CQ24LT 002 6.1x2.6mm Ceramic Time Lag Chip Fuse 2A 350V 6125 For LED Lighting Overcurrent Protection
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Name: Splitterverschluss
Abmessung: 6.1x2.6mm (2410)
Geschwindigkeit: Verzögerung
Explosionssicher: Das ist gut.
Leistungsbereich: 1A-20A
UL erkannte: 1A-20A
Spannung: 350 V
Verpackung: Band in der Rolle
Markieren:

rückstellbare Sicherung des Oberflächenbergs

,

thermische Sicherung des Oberflächenbergs

Grundinformation
Zertifizierung: UL,CUL
Modellnummer: CQ24LT
Zahlung und Versand AGB
Verpackung Informationen: 2500 PC/Spule
Lieferzeit: 2 Wochen
Zahlungsbedingungen: T / T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 2.5KKPCS pro Monat
Produkt-Beschreibung

Verzögerungs-Chip-Sicherung 2A 350V 6125 des Widerstands-Zustrom-CQ24LT 002 6.1x2.6mm keramische für LED-Beleuchtungs-Überstrom-Schutz

Beschreibung

2410 Draht-in den Sicherungen der Luft SMD sind für Zweitniveauüberstrom-Schutzanwendungen sehr passend. Diese bleifreien Oberflächenberggeräte bieten erhöhte Zuverlässigkeit an und haben das Risiko des Endstöpselabbaus beseitigt, der in den traditionellen Sicherungen des keramischen Körpers allgemein ist. Zusätzlich hat das gerade Inluftdrahtelement konsequente Fixierungsund Schnitteigenschaften gezeigt. Diese 2410 Sicherungen verwenden Nickel und verzinnte kupferne Beendigungen und hohe Zuverlässigkeit und Beweglichkeit der Eigenschaft mit starken Bogenunterdrückungseigenschaften.

Anwendung

• Industrielle Ausrüstung

• LCD/PDP FERNSEHEN

• Hintergrundbeleuchtungsinverter

• Energieversorger

• Telekommunikationssystem

• Vernetzung

• Spielsysteme

• Weiße Waren

• Automobil

Hauptmerkmale

Halogen geben frei, RoHS-konform und 100% bleifrei
Zusammensetzungssicherungseinsatz der kupfernen oder Kupferlegierung
Fiberglas erzwungener Epoxidsicherungskörper
Breite Palette der gegenwärtigen Bewertung
-55°C zum 125°C Betriebstemperaturbereich

Materialien u. Maß

Withstand Inrush CQ24LT 002 6.1x2.6mm Ceramic Time Lag Chip Fuse 2A 350V 6125 For LED Lighting Overcurrent Protection 0

Bau-Körper-Material: Keramisch
Beendigungs-Material: Silber (AG), Nickel (Ni), Zinn (Sn)
Sicherungs-Element: Silber (AG)

Empfohlenes Lötaugenmuster--Rückflut-Lötmittel

Withstand Inrush CQ24LT 002 6.1x2.6mm Ceramic Time Lag Chip Fuse 2A 350V 6125 For LED Lighting Overcurrent Protection 1

Einheit: Millimeter

L2 L1 W
1-20A 2,95 1,96 3,15

Teil-Nummerierung

Teilnummernsystem

CQ24LT 001

CQ24LT -- Reihe

001 -- Ampere kodieren (beziehen Sie sich auf untengenannte Tabelle)

PN Ampere
Veranschlagen
[Herein]
Spannung
Veranschlagen
(V)
Nominal
Widerstand
Kalte Ohm
Nominal
Schmelzendes I t
Eine sek
CQ24LT 001 1A

350V

1,100 0,700
CQ24LT 1,50 1.5A 0,500 1,570
CQ24LT 002 2A 0,203 1,800
CQ24LT 2,50 2,5 A 0,155 2,430
CQ24LT 003 3 A 0,045 3,240
CQ24LT 3,15 3.15A 0,039 3,770
CQ24LT 3,50 3,5 A 0,036 4,410
CQ24LT 004 4A 0,028 5,760
CQ24LT 005 5A 0,021 9,750
CQ24LT 006 6A 0,016 13,32
CQ24LT 6,30 6.3A 0,015 15,08
CQ24LT 007 7A 0,014 19,60
CQ24LT 008 8A 0,013 25,60
CQ24LT 010 10A 0,011 40,00
CQ24LT 012 12A 0,009 57,60
CQ24LT 015 15A 0,006 101,2
CQ24LT 020 20A 0,005 192,0

NUTZEN


• Sehr schnelles Fungieren auf 200% Überlastungsaktuellem stand
• Ausgezeichnete Einschaltstromwiderstandsfähigkeit
• Hohe Zuverlässigkeit und Beweglichkeit
• Starke Bogenunterdrückungseigenschaften
• Kupferner Anschluss mit Nickel und Verzinnen

Elektrische Eigenschaft

Nennstrom 1 Zoll 2 Zoll 3 Zoll 8 Zoll
Min. Min. Maximum. Maximum. Maximum.
1-20A 4 Stunde 1 sek sek 60 sek 3 0,1 sek

Klimatemperatur an 25°C

Unterbrechungsbewertung


1A~20A:

100 Ampere an Wechselstrom 350V
100 Ampere an Wechselstrom 125V
100 Ampere an DC 125V
300 Ampere an DC 32V

Lötende Methode

*Reflow Löten: 260°C, 30Sec. Maximum.
*Wave Löten: 260°C, 10Sec. Maximum.
*Hand Löten: 350°C, 3Sec. Maximum.

Band-und Spulen-Spezifikation

Band-u. Spulen-Quantität: 2500 PC/Spule

Withstand Inrush CQ24LT 002 6.1x2.6mm Ceramic Time Lag Chip Fuse 2A 350V 6125 For LED Lighting Overcurrent Protection 2Withstand Inrush CQ24LT 002 6.1x2.6mm Ceramic Time Lag Chip Fuse 2A 350V 6125 For LED Lighting Overcurrent Protection 3

Einzelteil W P E F P1 D D1
Kriterium 12,00 4,00 1,75 5,50 2,00 1,50 1,00
Toleranz ±0.10 ±0.10 ±0.10 ±0.05 ±0.05 ±0.10 ±0.10

Einzelteil P0 10P0 A0 B0 Knock out t
Kriterium 4,00 4,00 2,85 6,30 1,45 0,24
Toleranz ±0.10 0,20 ±0.10 ±0.10 ±0.10 ±0.05

Klimaspezifikation

Betriebstemperatur -55°C zu +125°C
Erschütterung MIL-STD-202G, Methode 201 (10-55 Hz, 0,06 Zoll, Gesamtexkursion)
Salznebel MIL-STD-202G, Methode 101, Testbedingung B (48Hrs)
Isolationswiderstand MIL-STD-202G, Methode 302, Testbedingung A
Widerstand zur Lötmittel-Hitze MIL-STD-202G, Methode 210, Testbedingung B (10sec, bei 260°C)
Wärmestoß MIL-STD-202G, Methode 107, Testbedingung B (- 65°C bis +125°C)

Temperatur Rerating-Kurve

Withstand Inrush CQ24LT 002 6.1x2.6mm Ceramic Time Lag Chip Fuse 2A 350V 6125 For LED Lighting Overcurrent Protection 4

Anmerkung:
1. ist das Herabsetzen dargestellt in dieser Kurve zusätzlich zum Standardherabsetzen von 25% für Dauerbetrieb.

Durchschnittliche Zeit-Strom-Kurven

Withstand Inrush CQ24LT 002 6.1x2.6mm Ceramic Time Lag Chip Fuse 2A 350V 6125 For LED Lighting Overcurrent Protection 5
