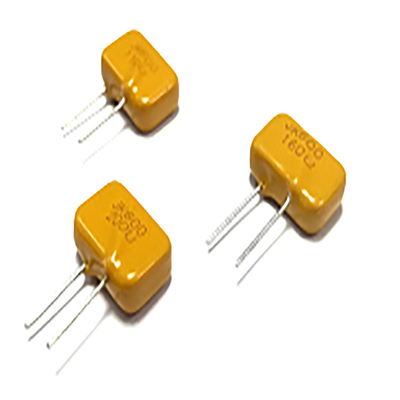

Bleifreie Polyfuse 0.16A rückstellbare Sicherung PPTC mit maximaler Spannung 600V

Batteriepacks Niedrigwiderstand JK600 Polyfuse Polymer PTC zurücksetzbare Sicherung mit maximaler Spannung 600V Halte Strom 0,16A

Beschreibung

Die JK600 PTC Resettable Fuse von Ao littel ist ein radial geleiteter PolySwitch-Resetter.Die höheren Spannungswerte erlauben dieses Gerät in neuen Anwendungen zu verwenden und es ist kompatibel mit hohen Volumen Elektronik-Versammlung.

Siehe auch: Herunterladen- Was ist?

Elektrische Eigenschaften

Typische Fahrtzeit bei 25°C

Die Time-to-Trip-Kurven stellen die typische Leistung eines Geräts in einer simulierten Anwendungsumgebung dar.Die tatsächliche Leistung in spezifischen Kundenanwendungen kann aufgrund des Einflusses anderer Variablen von diesen Werten abweichen..

Vorteile

• Professionelle/flexible Designberatung durch unser technisches Team

• Kompatibel mit einer großen elektronischen Baugruppe

• Unterstützung der Kunden bei der Erlangung von Agenturgenehmigungen

• Höhere Spannungswerte ermöglichen die Verwendung in neuen Anwendungen

Eigenschaften

Schnelle Zeit zum Reisen
Niedriger Widerstand
UL, CSA, TUV und RoHS zugelassen
Haltestrom von 2,5 A bei Raumtemperatur
Höchstspannung 30 V
Höchststrom von 40A
Fahrstrom von 5A bei 25C
Betriebstemperaturbereich von -40 °C bis 85 °C
UL94 V-0 flammschutzfähige Epoxypolymerisolierung

Anwendung

• Satellitenvideorezeptoren

• industrielle Kontrollen

• Transformatoren

• Computer-Mutterplatten

• Modems PolySwitch Wiederaufsetzbare Geräte Radialbleed Geräte Vorteile Eigenschaften Anwendungen

• USB-Hub, Ports und Peripheriegeräte

• IEEE1394-Ports

• CD-ROMs

• Spielautomaten

• Batteriepakete

• Telefone

• Faxgeräte

• Analog- und digitale Linienkarten

• Drucker

Schutz vor Überstromvorfällen, Sicherung oder PTC?

Die Sicherungen sind seit langem die Standardlösung für den Überstromschutz elektronischer Geräte.

Wenn sie sich öffnen, stoppen sie den Stromfluss vollständig, was möglicherweise die gewünschte Reaktion ist.die den Benutzer darauf aufmerksam macht, was die Überlast möglicherweise verursacht hat, damit Korrekturmaßnahmen ergriffen werden können.

Es gibt jedoch Umstände und Schaltkreise, in denen eine automatische Wiederherstellung nach einer vorübergehenden Überlastung ohne Eingreifen des Benutzers wünschenswert ist.Positive Temperaturkoeffizienten (PTC) “ auch als zurücksetzbare Sicherungen oder polymere positive Temperaturkoeffizienten (PPTC) “ bezeichnet werden, sind eine ausgezeichnete Möglichkeit, diese Art von Schutz zu erreichen..

Wie ein PTC funktioniert

Ein PTC besteht aus einem Stück Polymermaterial, das mit leitfähigen Partikeln (in der Regel Kohlenstoffschwarz) beladen ist.Bei Raumtemperatur befindet sich das Polymer in einem halbkristallinen Zustand und die leitfähigen Partikel berühren sich., die mehrere Leitungswege bilden und einen geringen Widerstand bieten (im Allgemeinen etwa doppelt so hoch wie bei einem Brennstoff derselben Größe).

Wenn der Strom durch den PTC fließt, wird die Leistung (P = I2R) abgebaut und die Temperatur steigt.Die PTC bleibt in einem Niedrigwiderstandszustand und die Schaltung funktioniert normal..

Wenn der Strom den Nennstrom übersteigt, erwärmt sich das PTC plötzlich. Das Polymer verändert sich in einen amorphen Zustand und dehnt sich aus, wodurch die Verbindungen zwischen den leitfähigen Partikeln unterbrochen werden.

This causes the resistance to increase rapidlyby several orders of magnitude and reduces the current to a low(leakage) value just sufficient to keep the PTC in thehigh-resistance state — generally from around tens toseveral hundred milliamps at rated voltage (Vmax)Wenn der Strom abgeschaltet wird, kühlt sich das Gerät ab und kehrt in seinen Niedrigwiderstandszustand zurück.

PTC- und Sicherungsparameter

Wie bei einer Sicherung ist ein PTC für den maximalen Kurzschlussstrom (Imax) eingestuft, den er bei der Nennspannung unterbrechen kann.Imax für einen typischen PTC beträgt 40 A und kann 100 A erreichen.Bei Sicherungen der Größen, die für die hier betrachteten Anwendungen verwendet werden können, können die Durchschnittswerte zwischen 35 und 10 liegen.,000 A bei Nennspannung.

Die Nennspannung für ein PTC ist begrenzt.PTCs für den allgemeinen Gebrauch sind nicht über 60 V (es gibt PTCs für Telekommunikationsanwendungen mit 250 und 600 V Unterbrechungsspannung,Aber die Betriebsspannung beträgt immer noch 60 V)■ SMT- und Kleinkartuschenverschlüsse sind mit Leistungen von 32 bis 250 V oder mehr erhältlich.

Der Nennstrom für PTCs liegt bei etwa 9 A, während der Höchststand für Sicherungen der hier betrachteten Typen 20 A übersteigen kann, wobei einige bis zu 60 A verfügbar sind.

Die nützliche Obertemperaturgrenze für eine PTC beträgt im Allgemeinen 85°C, während die maximale Betriebstemperatur für Dünnschicht-SMT-SchutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschSowohl PTCs als auch Sicherungen müssen bei Temperaturen über 20 °C abgeschwächt werden., obwohl PTCs empfindlicher auf Temperatur reagieren.

Bei der Konstruktion einer Überstromschutzvorrichtung ist sicherzustellen, dass Faktoren berücksichtigt werden, die die Betriebstemperatur beeinflussen können, einschließlich der Wirkung auf die Wärmeentfernung von Leitungen/Spuren, jeglichen Luftstrom,und Nähe zu WärmequellenDie Reaktionsgeschwindigkeit eines PTC ist ähnlich wie die einer Zeitverzögerungsschutzlücke.

Gemeinsame PTC-Anwendungen

Much of the design work for personal computersand peripheral devices is strongly influenced by the Microsoft andIntel System Design Guide which states that “Using a fusethat must be replaced each time an overcurrent condition occurs isunacceptableDie SCSI-Standard für diesen großen Markt enthält außerdem eine Angabe, dass anstelle einer Sicherung ein Gerät mit einem positiven Temperaturkoeffizienten verwendet werden muss, um die maximale Menge an Strom zu begrenzen.

PTCs dienen zur Sekundärüberstromschutzsicherung von Telefonzentralausrüstung, Geräten für Kundenräume, Alarmanlagen, Set-Top-Boxen, VOIP-Geräten,Schaltkreise und Schnittstellen für die AbonnentenleitungSie bieten einen primären Schutz für Akkupacks, Batterieladegeräte, Autodurchschlösser, USB-Anschlüsse, Lautsprecher und PoE.

SCSI-Plug-and-Play-Anwendungen, die von PTCs profitieren, umfassen das Motherboard und die vielen Peripheriegeräte, die häufig mit den Computeranschlüssen verbunden und von ihnen getrennt werden können.DruckerDie Möglichkeit, nach Korrektur des Fehlers wieder einzusetzen, ist besonders attraktiv.

Ein PTC kann Festplattenlaufwerke vor potenziell schädlichen Überströmen schützen, die durch einen übermäßigen Strom durch eine Fehlfunktion der Stromversorgung entstehen.Einzelne PTCs können in die Ausgangsschaltkreise platziert werden, um jede Last zu schützen, wenn mehrere Belastungen oder Schaltkreise vorhanden sind.

Die Überströmung des Motors kann zu einer übermäßigen Wärmeproduktion führen, die die Wickelschutzvorrichtung beschädigen kann und bei kleinen Motoren sogar zu einem Ausfall der sehr kleinen Durchmesserwicklungen führen kann.Der PTC wird im Allgemeinen nicht unter normalen Motorstartströmen starten, wird aber so handeln, dass eine anhaltende Überlastung keine Schäden verursacht.

Transformatoren können durch Überströme durch Schaltkreislauffehler beschädigt werden, und die Strombegrenzungsfunktion von aPTC kann Schutz bieten.

Sicherung oder PTC?

Das folgende Verfahren hilft bei der Auswahl und Anwendung der richtigen Komponente.Für unvoreingenommene Ratschläge ist es ratsam, nach einem Unternehmen zu suchen, das sowohl Sicherung als auch PTC-Technologie anbietet.

1Die Betriebsparameter des Schaltkreises werden unter Berücksichtigung der folgenden Faktoren definiert:

Normalbetriebsstrom in Ampere

Normale Betriebsspannung in Volt

Maximaler Unterbrechungsstrom

Umgebungstemperatur/Rating

Typischer Überlaststrom

Erforderliche Öffnungszeit bei spezifischer Überlastung

Vorübergehende Impulse erwartet

Zurücksetzbar oder einmalig

Genehmigungen der Agentur

Anbauart/Formfaktor

Typischer Widerstand (im Stromkreis):

2- Auswahl eines potenziellen Schaltkreislaufschutzelementes (siehe Tabelle)

3.Die Zeit-Strom-Kurve (T-C) zu konsultieren, um festzustellen, ob das ausgewählte Teil innerhalb der Einschränkungen der Anwendung funktioniert.

4- Stellen Sie sicher, dass die Anwendungsspannung kleiner oder gleich der Nennspannung des Geräts ist und dass die Betriebstemperaturgrenzwerte innerhalb der vom Gerät angegebenen Grenzwerte liegen.thermisch derat IHold unter Verwendung der folgenden Gleichung.

Ich halte = abgeschafft Ich halte

Wärmederivierungsfaktor

5- Vergleichen Sie die maximalen Abmessungen des Geräts mit dem Platz, der in der Anwendung zur Verfügung steht.

6. Unabhängig von der Anwendung die Eignung und Leistung zu testen und zu bewerten.
