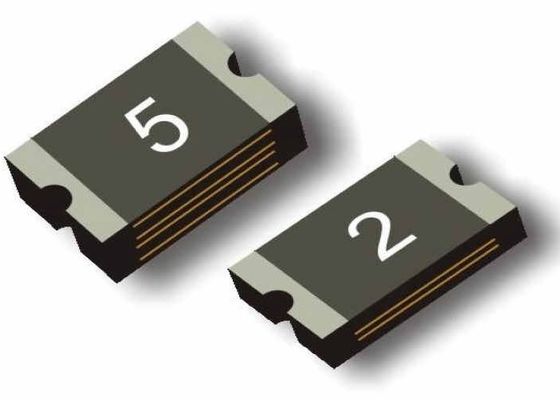

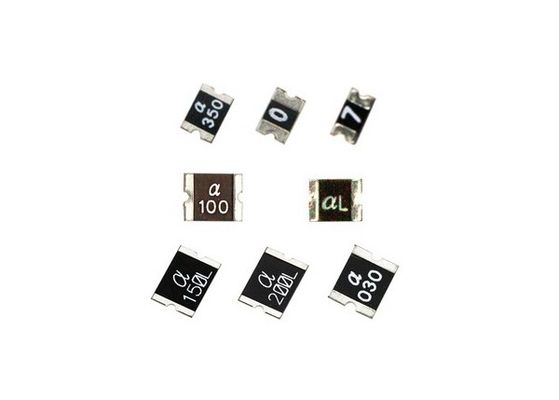

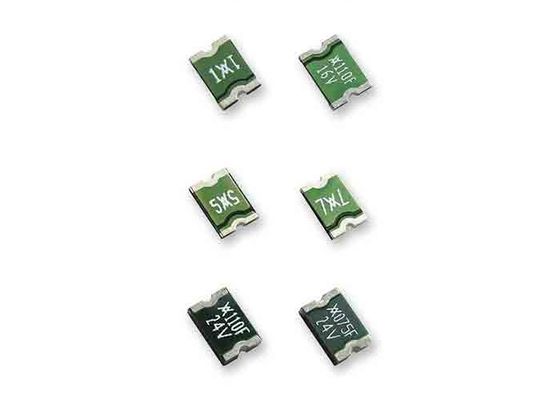

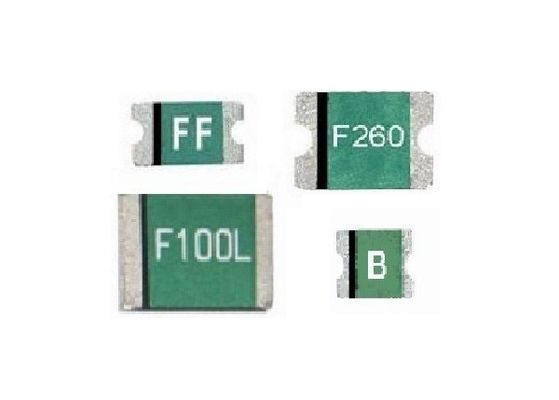

TUV genehmigt Niedrigprofil 1608 Metrische POLY-FUSE SMD Oberflächenmontierbare PTC-Wiederaufstellbare Sicherung EIA 0603 6V 500mA
Zusammenfassung
a) RoHS-konform und halogenfrei
b) Anwendungsbereiche: Alle Hochdichteplatten
(c) Produktmerkmale: Kleine Oberflächenmontage, Festkörper, schnellere Reisezeit als Standard-SMD-Geräte, geringerer Widerstand als Standard-SMD-Geräte
d) Betriebsstrom: 500 mA
(e) Höchstspannung: 6VDC
f) Temperaturbereich: -40°C bis 85°C
Anerkennung der Agentur
TÜV
UL
CSA
Siehe auch: Herunterladen- Was ist?
Arbeitsprinzip
Die FSMD-Serie PTC bietet Oberflächenaufbau-Überstromschutz für Anwendungen, bei denen Platz knapp ist und ein zurücksetzbarer Schutz gewünscht wird.
Elektrische Eigenschaften (23°C)
Verbrauch | (A) | (A) | (V) | (A) | Max, Trip, du bist ein guter Mann. | (W) | (Ω) | ||
- Ich weiß. | IT | Vmax | - Ich weiß. | (A) | (Sec.) | Pd Typ | Rmin | R1max | |
FSMD010 | 0.10 | 0.30 | 15 | 40 | 0.50 | 1.00 | 0.50 | 0.90 | 6.00 |
FSMD020 | 0.20 | 0.50 | 9 | 40 | 1.00 | 0.60 | 0.50 | 0.55 | 3.50 |
FSMD035 | 0.35 | 0.75 | 6 | 40 | 8.00 | 0.10 | 0.50 | 0.20 | 1.40 |
FSMD050 | 0.50 | 1.00 | 6 | 40 | 8.00 | 0.10 | 0.50 | 0.10 | 0.80 |
H = Haltestrom-maximaler Strom, bei dem die Vorrichtung bei 23°C in ruhiger Luft nicht abläuft.
IT=Trip-Strom - Mindeststrom, bei dem das Gerät immer bei 23 °C stillstehende Luft ausfällt.
V MAX = Höchstspannung, die das Gerät bei einem Nennstrom ohne Beschädigung aushalten kann. (I MAX)
I MAX = Höchststrom, dem die Vorrichtung bei Nennspannung (V MAX) ohne Beschädigung standhalten kann.
Pd=Typische Leistung des abgestrahlten Typs: Menge an Leistung, die von der Vorrichtung im ausgeschalteten Zustand bei 23 °C in ruhiger Luft abgegeben wird.
RMIN = Mindestwiderstand des Geräts bei 23 °C vor dem Abzünden.
R1MAX = Höchstwiderstand des Geräts bei 23°C gemessen 1 Stunde nach dem Ausfahren oder nach dem Rückflusslöten bei 260°C für 20 Sekunden
Abmessungen (Einheit: mm)
Verbrauch | Markierung | Eine | B | C | D | |||||||
- Ich weiß nicht. | Max, du bist ein guter Mann. | - Ich weiß nicht. | Max, du bist ein guter Mann. | - Ich weiß nicht. | Max, du bist ein guter Mann. | - Ich weiß nicht. | ||||||
FSMD010 | 1 | 1.45 | 1.85 | 0.65 | 1.05 | 0.30 | 0.65 | 0.20 | ||||
FSMD020 | 2 | 1.45 | 1.85 | 0.65 | 1.05 | 0.30 | 0.65 | 0.20 | ||||
FSMD035 | 3 | 1.45 | 1.85 | 0.65 | 1.05 | 0.30 | 0.65 | 0.20 | ||||
FSMD050 | 5 | 1.45 | 1.85 | 0.65 | 1.05 | 0.65 | 1.00 | 0.20 |
Spezifikation des Materials
Material der Endplatte: reines Zinn
Lötmerkmale: Erfüllt die EIA-Spezifikation RS 186-9E, ANSI/J-std-002 Kategorie 3
Wärmeabbau-Kurve
Typische Fahrtzeit bei 25°C
Die Time-to-Trip-Kurven stellen die typische Leistung eines Geräts in einer simulierten Anwendungsumgebung dar.Die tatsächliche Leistung in spezifischen Kundenanwendungen kann aufgrund des Einflusses anderer Variablen von diesen Werten abweichen..
Wärmeabbau-Diagramm I Halte (Ampere)
Verbrauch | Betriebstemperatur der Umgebung | ||||||||
-40°C | -20°C | 0°C | 25°C | 40°C | 50°C | 60°C | 70°C | 85°C | |
FSMD010 | 0.13 | 0.12 | 0.11 | 0.10 | 0.08 | 0.07 | 0.06 | 0.05 | 0.03 |
FSMD020 | 0.27 | 0.25 | 0.23 | 0.20 | 0.17 | 0.14 | 0.12 | 0.10 | 0.07 |
FSMD035 | 0.47 | 0.41 | 0.38 | 0.35 | 0.29 | 0.26 | 0.24 | 0.20 | 0.14 |
FSMD050 | 0.67 | 0.59 | 0.54 | 0.50 | 0.41 | 0.37 | 0.34 | 0.29 | 0.20 |
