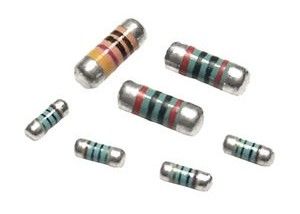

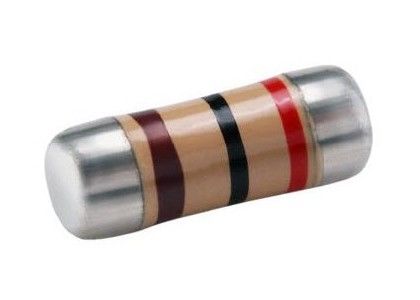

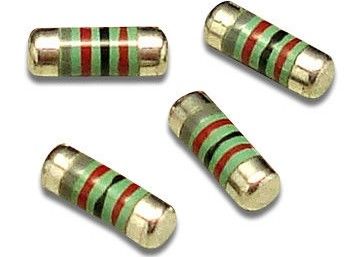

Anti-Surge Bleifrei 0204 0207 0309 SMD Schmelzdraht Wunde MELF Kohlenstoffmetallfolienwiderstände 0,125W 0,25W 0,5W 1W 2W
Metallelektroden-Bleifrei-Gesicht (MELF) -Widerstände sind rund oder zylindrisch in Form. Sie sind in geprägtem Kunststoffband auf 7" Rollen erhältlich.Die Anschlüsse auf MELF-Widerstände sind gewaltsam montierte Stahlkappen mit einer Sn-plattierten EndungDie Landmustergrößen für MELF-Widerstände sind die gleichen wie für SMD-Chip-Widerstände.
Anmerkungen
* MELF ist die Abkürzung für Metal Electrode Leadless Face.
* 90/10 gelötete Endkappen.
* Geeignet für Rückfluss- und Wellenlöten.
* entspricht oder übersteigt die EIAJ 8009, EIA PDP 100.
* Kraftstahlkappen sind mit Zinn beschichtet. SnPb ist auf Anfrage nach Verfügbarkeit erhältlich.
* Die Art des Bandes ist Kunststoff.
Antrag eingereicht
Diese Norm gilt für elektrische Lichtquellen, Schaltnetzteile, Ladegeräte, Kommunikationsgeräte, medizinische elektronische Geräte, Prüf- und Messgeräte, Automobile.
Ersatz von Steckerwiderständen in elektronischen Geräten wie Elektronik, Industrieprodukten und Haushaltsgeräten.
Eigenschaften
1) Nichtbrennbare / Epoxidharzbeschichtungen mit Sicherheitsmerkmalen von nichtbrennbarem und isolierendem Material verwenden;
2) Miniaturisierung für eine hohe Dichte;
3) Erfüllung der Anforderungen an bleifreie (Pb) und bleihaltige Lötverfahren;
4) Kann in automatischen Oberflächenmontage- (SMD) -Montagesystemen verwendet werden; geeignet für das automatische Schweißen durch Wellenlöten und Rückflusslöten;
5) SMD-fähige Struktur
6)Flammfeste Mehrschichtbeschichtung, die UL 94 V-0 entspricht
7)Flammbeständigkeit, die der Überlastprüfung UL 1412 entspricht
8) Verbesserte Schweißstelle ist zuverlässig gegen Überspannung
9)Die Produkte erfüllen die RoHS-Anforderungen und enthalten keine von der Europäischen Chemikalienagentur identifizierten besonders besorgniserregenden Stoffe.
10) Spezifikationen nach IEC 60115-1, 60115-4
Abmessungszeichnung
| Größe |
Abmessung (mm) |
| L |
D1 |
D2 Max. |
| 0204 |
3.5 ± 0.2 |
1.1 ± 0.1 |
10,4 ± 0.2 |
| 0207 |
50,9 ± 0.2 |
10,7 ± 0.1 |
2.1 ± 0.2 |
| 0309 |
Einzelkappe 8,5 ± 0.2
Doppelkappe 8,7 ± 0.2
|
2.5 ± 0.1 |
Einzelkappe 3,1 ± 0.2
Doppelkappe 3,0 ± 0.2
|
Materialinformationen
| Code |
Name |
Material |
| 1 |
Beschichtung |
Nichtbrennbare / Epoxidharzbeschichtung |
| 2 |
Farbring |
Flammschutzbeschichtung |
| 3 |
Schnittdraht |
- Ich weiß nicht. |
| 4 |
Sicherungselement |
mit einem Durchmesser von mehr als 50 cm3 |
| 5 |
Magnetstange |
Aluminiumkeramische Karosserie/Widerstandsfolie |
| 6 |
Höchstbetrag |
mit einer Dicke von nicht mehr als 0,05 mm |
Nummern der Teile
KNPM: Serienname
1. Leistungsbewertung: 0,125 W,0.25W,0.5W, 1W, 2W.
100: Widerstandswert -- E24 Normalwiderstand
J: Widerstandsverträglichkeit -- F=±1%, G=±2%, J=±5%
S: Größenkode -- Es ist normale Größe ohne Code; S- kleine Größe; X-Ultra-kleine Größe.
Elektrische Spezifikationen
| Größe Typ |
Leistungsbereich ((70C) |
Temperaturbereich °C |
Isolierspannung V |
Widerstandsbereich ((Ω) |
| ±1%, ±2%, ±5% |
| 0204 |
0.125 W
0.25WS
0.5W-X
|
-55 ₹ 155 |
200 |
MFM 0,1·2,2M
CFM 1 ¢10M
MOFM 1 ¢ 10K
|
| 0207 |
0.25 W
0.5W-S
1W-X
|
-55 ₹ 155 |
250 |
KNPM 0,22 ‰ 100
MFM 0,0110M
CFM 1 ¢10M
MOFM 1 ¢ 10K
|
| 0309 |
0. 5W
1W-S
2W-X
|
-55 ₹ 155 |
350 |
KNPM 0,22 ¢ 300
MFM 0,0110M
CFM 1 ¢10M
MOFM 1 ¢ 10K
|
Allgemeine Daten
| Nennwiderstandstoleranz |
± 5% |
| Kategorie Klima |
Der Begriff |
| Niedriger Luftdruck |
8.5 kPa |
| Stabilitätsniveau |
5% |
| Widerstandsänderung |
Grenzwert |
| Langfristige Prüfung |
± 5% R+0,1Ω |
| Kurzfristige Prüfung |
± (1% R + 0,05 Ω) |
| Nennstrom |
I2 ((A) = P ((W) / R ((Ω) |
Bandgröße
| Größe |
φA
(mm)
|
φB
(mm)
|
φC
(mm)
|
W |
T |
Anzahl der Stück |
| 0204 |
179 ± 2 |
60 ± 2 |
13 ± 0.5 |
9 ± 1 |
12 ± 0.5 |
3000 |
| 0207 |
179/330±2 |
90 ± 2 |
13 ± 0.5 |
10 ± 1 |
14.5±1 |
2000/5000 |
| 0309 |
330 ± 2 |
90 ± 2 |
13 ± 0.5 |
16 ± 1 |
19.5±1 |
2500 |
Papiergröße
| Größe |
Abmessung (mm) |
| Eine |
B |
W |
E |
F |
| 0204 |
10,6 ± 0.2 |
30,8 ± 0.2 |
8.0±0.2 |
1.75 ± 0.1 |
5.25 ± 0.1 |
| 0207 |
20,4 ± 0.2 |
6.0±0.2 |
12.0±0.2 |
1.75 ± 0.1 |
7.25 ± 0.1 |
| 0309 |
30,6 ± 0.2 |
80,9 ± 0.2 |
16.0±0.2 |
1.75 ± 0.1 |
9.25 ± 0.1 |
| |
P0 |
P1 |
P2 |
D0 |
T |
| 0204 |
4.0±0.1 |
4.0±0.1 |
2.0±0.1 |
1.5 ± 0.1 |
1.65 ± 0.1 |
| 0207 |
4.0±0.1 |
4.0±0.1 |
2.0±0.1 |
1.5 ± 0.1 |
2.5 ± 0.1 |
| 0309 |
4.0±0.1 |
8.0±0.1 |
2.0±0.1 |
1.5 ± 0.1 |
3.5 ± 0.1 |
Farbmarkierung
| Farbe |
Erste Ziffer |
Zweite Ziffer |
Dritte Ziffer |
Mehrfach |
Toleranz |
| Schwarz |
0 |
0 |
0 |
100 |
- |
| Braun |
1 |
1 |
1 |
101 |
± 1 |
| Rot |
2 |
2 |
2 |
102 |
± 2 |
| Orangen |
3 |
3 |
3 |
103 |
- |
| Gelb |
4 |
4 |
4 |
104 |
- |
| Grün |
5 |
5 |
5 |
105 |
±0.5 |
| Blau |
6 |
6 |
6 |
106 |
±0.25 |
| Violett |
7 |
7 |
7 |
107 |
±0.1 |
| Grau |
8 |
8 |
8 |
108 |
- |
| Weiß |
9 |
9 |
9 |
109 |
- |
| Gold |
- |
- |
- |
10- Nein. |
± 5 |
| Schleim |
- |
- |
- |
10-2 |
± 10 |
| Einfach |
- |
- |
- |
- |
- |
Zuverlässigkeitsprüfung
| Eigenschaften |
Prüfbedingungen |
Grenzen |
| Kurze Überlastzeit |
IEC 60115-1 4.13 5 Sekunden 2,5x Nennspannung (nicht über maximale Überlastspannung) |
± 2% |
| Leben in der Feuchtigkeit |
IEC 60115-1 4.24 56 Tage Nennlast (nicht mehr als maximale Betriebsspannung) bei (40±2) °C und (93±3) % relativer Luftfeuchtigkeit |
|
| Dauer der Belastung 1000 Stunden |
IEC 60115-1 4.25.1 Nennlast (nicht mehr als maximale Betriebsspannung) bei 1,5 Stunden eingeschaltet, 0,5 Stunden ausgeschaltet, bei (70±2) °C |
± 5% |
| Widerstandsfähigkeit gegen Lötwärme |
IEC 60115-1 4.18.2 Tauchen Sie den Widerstand in ein Lötbad, das (260±5) °C gemessen wird, und halten Sie ihn 10±1 Sekunden lang fest. |
± 1% |
| Schweißbarkeit |
IEC 60115-1 4.17.2 Nach (230±3) °C/(2±0,2) Sekunden mit Fluss abgedecktes Lötfläche |
95% Min. |
| Vibrationen |
IEC 60115 4.22 Sechs Stunden in jeder Parallel- und Achsrichtung mit einer einfachen harmonischen Bewegung mit einer Amplitude von 0,75 mm und 10 bis 500 Hz. |
± 1% |
| Wärmeausdauer |
IEC 60115-1 4.25.3 1000 Stunden bei 200°C ohne Last |
± 1% |
| Wärmeschock |
IEC 60115-1 4.19 -55°C 30 Minuten, +155°C 30 Minuten, 5 Zyklen |
± 3% |
| Überspannungstest |
Überspannungsspannung = 12.000PR DC P ist die Leistungsbewertung, R ist der Widerstandswert, die Überspannungsspannung ist nicht größer als rechts aufgeführt. Überspannungsspezifikation = 1,2/50μs Periode = 60 Sek. Anzahl der Überspannungen = 100 |
± 5% |
