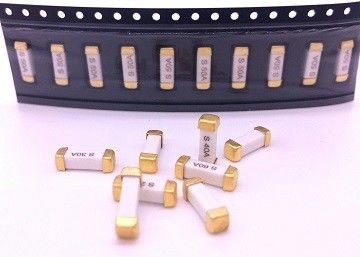

UL CUL 10,1 mmx 3,1 mm 4012 Schnellwirkende Chipverschütterung CQ40LF 500mA-40A 600VAC 350VDC mit hoher Einstoßkapazität
Anwendung
• Speichersystemleistung
• Kühlventilator für PC-Server
• Spannungsreglermodul
• Stromversorgung der Basisstation
• Spannungsreglermodul für PC-Server
• High-End-Server / Blade Computing
• Batteriemanagementsystem
Hauptmerkmale
• Oberflächenaufstellung der Hochstromsicherung
• Erhältlich in Leistungen von 20 bis 60 Ampere
• Höhere Nennspannung bis 100VDC
• 10,25 × 3,20 (mm) quadratische Oberflächenhalterung
• Betriebstemperaturbereich von -55°C bis 125°C
• Verbesserte Wärmeausdauer
• RoHS-konform und halogenfrei
Materialien und Abmessungen
Baukörpermaterial: Keramik
Endmaterial: Silber (Ag), Nickel (Ni), Zinn (Sn)
Sicherungselement: Silber ((Ag)
empfohlenes Bodenmuster - Rücklauflöter
Einheit: mm
| |
L2 |
L1 |
W |
| 1 bis 30A |
6.1 |
3.25 |
3.43 |
Nummern der Teile
Teilnummern
CQ40LF 001
CQ40LF -- Reihe
001 -- AMP-Code (siehe nachstehende Tabelle)
| Nomenklatur |
Ampere
Ratings
[ In ] |
Spannung
Ratings
(V) |
Nennwert
Widerstand
Kalte Ohm |
Nennwert
Schmelzen
Ein Sek. |
| CQ40LF.500 |
500 mA |
600 VAC
350VDC
|
0.3510 |
2.300 |
| CQ40LF1.25 |
1.25A |
0.0750 |
17.000 |
| CQ40LF002 |
2A |
0.0560 |
37.000 |
| CQ40LF020 |
20A |
0.0050 |
30.000 |
| CQ40LF030 |
30A |
0.0025 |
96.000 |
| CQ40LF040 |
40A |
0.0019 |
600.000 |
Elektrische Eigenschaften
| Nennstrom |
1 In |
2 In |
| - Ich weiß nicht. |
Max, du bist ein guter Mann. |
| 0.5-40A |
4 Stunden |
Fünf Sekunden. |
Umgebungstemperatur bei 25°C
Unterbrechende Beurteilung
0.5A bis 40A:
150 Ampere bei 350 V Gleichstrom
150 Ampere bei 600 V Wechselstrom
Lötmethode
* Nachlauflöten: 260°C, maximal 30 Sekunden.
*Wellenlöten: 260°C, maximal 10 Sekunden.
* Handlöten: 350°C, maximal 3 Sekunden.
Spezifikation für Band und Rolle
Band und Rolle Menge: 1000 Stück/Rolle
| Artikel |
W |
P |
E |
F |
P1 |
D |
D1 |
| Kriterium |
16.00 |
8.00 |
1.75 |
7.50 |
2.00 |
1.50 |
1.50 |
| Toleranz |
±0.10 |
±0.10 |
±0.10 |
±0.05 |
±0.05 |
±0.10 |
±0.10 |
| Artikel |
P0 |
10P0 |
A0 |
B0 |
K.O. |
t |
| Kriterium |
4.00 |
4.00 |
3.52 |
10.58 |
1.50 |
0.30 |
| Toleranz |
±0.10 |
0.20 |
±0.10 |
±0.10 |
±0.10 |
±0.05 |
Umweltspezifikation
| Betriebstemperatur |
-55°C bis +125°C |
| Vibrationen |
MIL-STD-202G, Methode 201 ((10-55 Hz, 0,06 Zoll, Gesamtausflug) |
| Salzspray |
MIL-STD-202G, Methode 101, Prüfbedingung B (48 Stunden) |
| Widerstand gegen Isolierung |
MIL-STD-202G, Methode 302, Prüfbedingung A |
| Widerstandsfähigkeit gegen Schweißwärme |
MIL-STD-202G, Methode 210, Prüfbedingung B (10 Sekunden bei 260 °C) |
| Wärmeschock |
Mil-STD-202G, Methode 107, Prüfbedingungen B (-65 °C bis +125 °C) |
Aufbewahrung
Die Umgebungstemperatur muss zwischen 5 °C und 30 °C liegen.
Die empfohlene relative Luftfeuchtigkeit für die Lagerung liegt zwischen 25% und 60%.
Versiegelte Plastiktüten mit Trocknungsmittel sind zur Verringerung der Oxidation des Endes zu verwenden und dürfen nur vor der Verwendung geöffnet werden.
Die Erzeugnisse dürfen nicht in Bereichen gelagert werden, in denen schädliche Schwefel- oder Chlorgase vorhanden sind.
