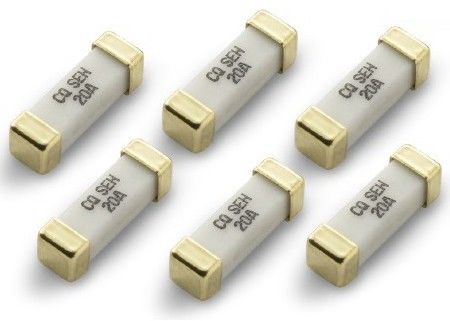

UL genehmigte quadratisches keramisches Gold überzogene Oberflächensicherung des berg-1032 SIE SEG 500mA-30A 125V 300V 10.1x3.1x3.1mm

UL-Genehmigung 1032 Quadrat-keramisch vergoldete Oberflächenhalter Sicherung SEH 500mA-30A 125V 300V 10,1x3,1x3,1mm

Allgemeine

• Oberflächenaufstellung der Hochstromsicherung

• Erhältlich in Leistungen von 20 bis 60 Ampere

• Höhere Nennspannung bis 100VDC

• 1032 quadratische Oberflächenhalterung

• Betriebstemperaturbereich von -55°C bis 125°C

• Verbesserte Wärmeausdauer

• RoHS-konform und halogenfrei

• Zulassung anerkannter Bauteil für Kanada und die USA 0,5A~30A

Anwendung

• Speichersystemleistung

• Kühlventilator für PC-Server

• Spannungsreglermodul

• Stromversorgung der Basisstation

• Spannungsreglermodul für PC-Server

• High-End-Server / Blade Computing

• Batteriemanagementsystem

Elektrische Eigenschaften

Unterbrechende Beurteilung

0.5A~2A: 60 Ampere bei 300 V Wechselstrom
100 Ampere bei 80 V Gleichstrom
20A: 100 Ampere bei 125 V Wechselstrom
300 Ampere bei 100 V Gleichstrom
25A bis 30A: 100 Ampere bei 125 V Wechselstrom
100 Ampere bei 100 V Gleichstrom

Umweltspezifikation

Betriebstemperatur: -55°C bis +125°C
Vibration:MIL-STD-202G, Methode 201 ((10-55 Hz, 0,06 Zoll, Gesamtausflug)
Salzspray:MIL-STD-202G, Methode 101, Prüfbedingung B (48 Stunden)
Isolierwiderstand:MIL-STD-202G, Methode 302, Prüfbedingungen A
Widerstand gegen Lötwärme:MIL-STD-202G, Methode 210, Prüfbedingung B (10 Sekunden bei 260 °C)
Thermischer Schock:MIL-STD-202G, Methode 107, Prüfbedingungen B (-65 °C bis +125 °C)

Bestellinformationen

Mechanische Dimension (mm)

Spezifikation

Material
Körper: Keramik
Abschlüsse: Goldplattierte Messingkappen

Verpackung

1Band und Rolle: 24 mm
2Verpackungsspezifikation: EIA RS-481-2
3- Menge: 2500 Stück pro Rolle.

Standardprüfbrett

Glas-Epoxidhüssel auf doppelter Seite; Plattenstärke: 1,6 mm; Kupferschichtstärke: ≥ 100 μm; Breite der Kupferspuren: eine Seite 15 mm und die andere Seite 33 mm
