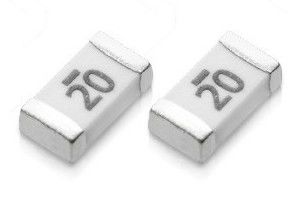

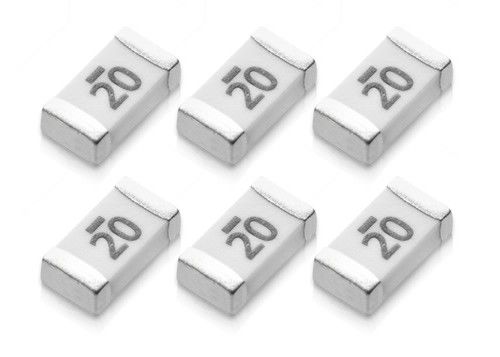

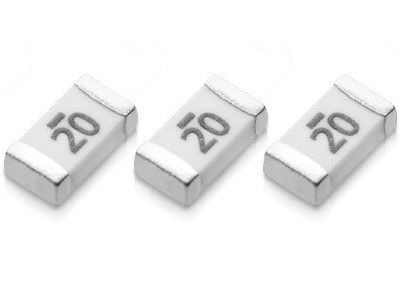

CQ12LI-Art 3216 hohe gegenwärtige Oberflächenberg-Gerät-Verzögerungs-keramische Sicherung 3.1×1.6mm 24V 63V 10A-30A

CQ12LI Typ 3216 Hochstrom-Oberflächenmontage-Gerät Zeitverzögerung Keramische Sicherung 3.1×1.6mm 24V 63V 10A-30A

Anerkennung der AnerkennungKomponente für Kanada und die USA 10A~30A

Unterbrechende Beurteilung

10A bis 25A: 100 Ampere bei 63 V Wechselstrom/Gleichstrom
250 Ampere bei 24 V AC/DC
35A: 100 Ampere bei 24 V Wechselstrom

Anwendung

mit einer Leistung von mehr als 50 W und

DC-DC-Wandler,

Batteriepaket

Elektrische Eigenschaften

Abmessung

Nummern der Teile

1. gemessen bei ≤ 10% des Nennstroms und 25oC.
2Schmelzen von I2t bei 1000% des Nennwertes.
3. Zertifiziert (cRUus) und angepasst bis 125V
4- Anwendungsprüfung wird dringend empfohlen.

Eigenschaften

a. Nennwerte für Hochspannung und Hochstrom
b. Hohe Einbruchkraft und hohe Brechfähigkeit
c. Schnellbogenlöschung
d. bleifreies und halogenfreies Material
e. gute Explosionssicherheit
f. Genaue Verschmelzungszeit und abgeschnittene Grenze
g. geeignet für Nennstrom von 1A bis 20A

Umweltspezifikation

Betriebstemperatur von -55°C bis +125°C

Vibration MIL-STD-202G, Methode 201 ((10-55 Hz, 0,06 Zoll, Gesamtausflug)

Salzspray MIL-STD-202G, Methode 101, Prüfbedingung B (48 Stunden)

Isolationswiderstand MIL-STD-202G, Methode 302, Prüfbedingung A

Widerstandsfähigkeit gegen Lötwärme MIL-STD-202G, Methode 210, Prüfbedingung B (10 Sekunden bei 260 °C)

Wärmeschlag MIL-STD-202G, Methode 107, Prüfbedingungen B (-65 °C bis +125 °C)

Spezifikation

Materialkonstruktion

Körpermaterial: Keramik

Endmaterial: Silber (Ag), Nickel (Ni), Zinn (Sn)

Sicherungselement: Silber ((Ag)

Verpackung

1. Band und Rolle: 8mm Band

2Verpackungsspezifikation: EIA-Norm 481-D

3.Menge: 4000 Stück pro Walze.

Führung zur Auswahl der Sicherungen

Die Sicherung muss den normalen Laststrom der Schaltung tragen
Die Ausrüstung ist in der Regel mit einem
Wenn dies geschieht, muss die Sicherung den Überstrom unterbrechen und die Energie begrenzen.
Durchlassen, und widerstehen der Spannung über die Sicherung während
Wird eine Sicherung richtig ausgewählt, müssen folgende Faktoren berücksichtigt werden:
in Betracht gezogen:
(1)Normaler Betriebsstrom ((Der Nennstrom einer Sicherung beträgt
für den Betrieb bei 25% in der Regel um 25% reduziert, um Störungen zu vermeiden
Zum Beispiel ist eine Sicherung mit einem Nennstrom von 10A nicht
üblicherweise für den Betrieb bei mehr als 7,5 A in einem
25% Abzug.)
(2) Überlaststrom und Schmelzzeit der Sicherung.
(3)Anwendungsspannung (AC- oder Gleichspannung).
(4) Eintrittsströme, Überspannungsströme, Impulse, Anlaufströme
Eigenschaften.
(5) Umgebungstemperatur.
(6)Eine zuständige Normungsbehörde ist erforderlich,z.B. UL,CSA,
TUV,VDE,PSE und IEC....
Überlegungen: Reduzierung der Installationskosten,Leichtigkeit des Abnehmens,
(7) Anbauart/Formfaktor usw.
