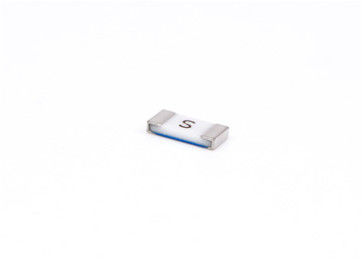

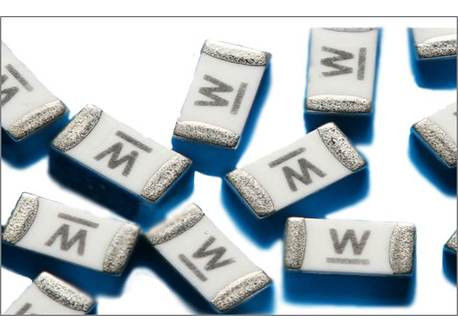

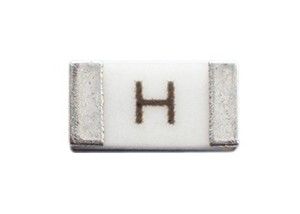

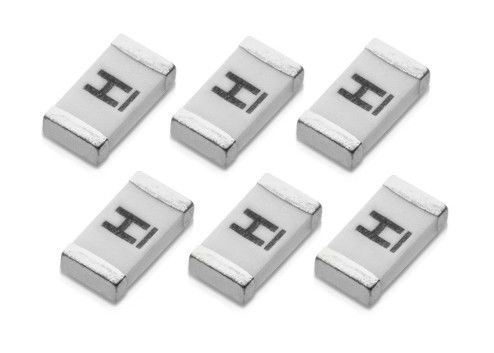

3216 SMD Keramischer Langsamblaser mit hohem Einbruch Chip Sicherung CQ12LH 3.1x1.6 mm 1-20A 63V 24V Für den Eingangsstromanschluss
Genehmigung anerkannter Bauteil für Kanada und die USA 1A~20A
Unterbrechende Beurteilung
1A bis 8A: 100 Ampere bei 63 V Gleichstrom
10A bis 20A: 150 Ampere bei 24 V Gleichstrom
Anwendung
•Mobiltelefone
•Batteriepacks
•Digitalkameras
•DVD-Player
• Festplattenlaufwerke
Elektrische Eigenschaften
| Nennstrom |
1 In |
2 In |
3 In |
8 In |
| Min. |
Min. |
Max. - Ich weiß. |
Maximal |
maximal |
| 1A bis 2A |
Vier Stunden. |
1 SEC |
120 SEC |
3 SEC |
00,05 Sek. |
Abmessung
Nummern der Teile
| Art der Ware |
Druckerei |
(A) |
(V) |
Kältebeständigkeit |
Höchstspannungsabfall |
I2T Wert |
Brechfähigkeit |
Gewicht (ein Produkt) |
| CQ12LH 001 |
H |
1A |
63 V |
0.23 |
0 |
0.17 |
100 Ampere bei 63 V Gleichstrom |
0.0152 |
| CQ12LH 002 |
N |
2A |
63 V |
0.075 |
0 |
0.72 |
100 Ampere bei 63 V Gleichstrom |
0.0152 |
| CQ12LH 003 |
P |
3A |
63 V |
0.032 |
0 |
1.35 |
100 Ampere bei 63 V Gleichstrom |
0.0152 |
| CQ12LH 004 |
S |
4A |
63 V |
0.018 |
0 |
2.24 |
100 Ampere bei 63 V Gleichstrom |
0.0152 |
| CQ12LH 005 |
T |
5A |
63 V |
0.013 |
0 |
3 |
100 Ampere bei 63 V Gleichstrom |
0.0152 |
| CQ12LH 006 |
U |
6A |
63 V |
0.009 |
0 |
4.68 |
100 Ampere bei 63 V Gleichstrom |
0.0152 |
| CQ12LH 007 |
V |
7A |
63 V |
0.008 |
0 |
6.37 |
100 Ampere bei 63 V Gleichstrom |
0.0152 |
| CQ12LH 008 |
W |
8A |
63 V |
0.007 |
0 |
8.32 |
100 Ampere bei 63 V Gleichstrom |
0.0152 |
| CQ12LH 010 |
10 |
10A |
24 V |
0.006 |
0 |
12 |
150 Ampere bei 24 V Gleichstrom |
0.0152 |
| CQ12LH 012 |
12 |
12A |
24 V |
0.005 |
0 |
17.28 |
150 Ampere bei 24 V Gleichstrom |
0.0152 |
| CQ12LH 015 |
15 |
15A |
24 V |
0.003 |
0 |
29.25 |
150 Ampere bei 24 V Gleichstrom |
0.0152 |
| CQ12LH 020 |
20 |
20A |
24 V |
0.002 |
0 |
52 |
150 Ampere bei 24 V Gleichstrom |
0.0152 |
| CQ12LH 1.50 |
K |
1.5A |
63 V |
0.125 |
0 |
0.394 |
100 Ampere bei 63 V Gleichstrom |
0.0152 |
| CQ12LH 2.50 |
O |
2.5A |
63 V |
0.05 |
0 |
0.938 |
100 Ampere bei 63 V Gleichstrom |
0.0152 |
| CQ12LH 3.50 |
R |
3.5A |
63 V |
0.027 |
0 |
1.838 |
100 Ampere bei 63 V Gleichstrom |
0.0152 |
1.Gemessen bei ± 10% des Nennstroms und 25 °C.
2Schmelzen von I2t bei 1000% des Nennstroms.
3.Zertifiziert (cRUus) und angepasst bis 125V
Eigenschaften
a. Nennwerte für Hochspannung und Hochstrom
b. Hohe Einbruchkraft und hohe Brechfähigkeit
c. Schnellbogenlöschung
d. bleifreies und halogenfreies Material
e. gute Explosionssicherheit
f. Genaue Verschmelzungszeit und abgeschnittene Grenze
g. geeignet für Nennstrom von 1A bis 20A
Umweltspezifikation
Betriebstemperatur von -55°C bis +125°C
Vibration MIL-STD-202G, Methode 201 ((10-55 Hz, 0,06 Zoll, Gesamtausflug)
Salzspray MIL-STD-202G, Methode 101, Prüfbedingung B (48 Stunden)
Isolationswiderstand MIL-STD-202G, Methode 302, Prüfbedingung A
Widerstand gegen Lötwärme MIL-STD-202G, Methode 210, Prüfbedingung B (10 Sekunden bei 260 °C)
Wärmeschlag MIL-STD-202G, Methode 107, Prüfbedingungen B (-65 °C bis +125 °C)
Spezifikation
Materialkonstruktion
Körpermaterial: Keramik
Endmaterial: Silber (Ag), Nickel (Ni), Zinn (Sn)
Sicherungselement: Silber ((Ag)
Verpackung
1. Band und Rolle: 8mm Band
2Verpackungsspezifikation: EIA-Norm 481-D
3.Menge: 4000 Stück pro Walze.
FUSE-TYPE
Es gibt vier grundlegende Arten von Sicherungen:
(1)Slow Blow/Time Lag Sicherungen
(2)Zwei-Elemente-Langschlagsicherungen
(3)Schnellwirkende Sicherungen
(4) Sehr schnell wirkende Sicherungen
Langsame Sicherungen sind ideal für Schaltkreise mit vorübergehender Überspannung oder Stromzündung geeignet.
Diese sind:Motoren, Transformatoren, Glühlampen und Kapazitätsauflastungen.Schnellwirkende Sicherungen reagieren schnell und werden in Schaltkreisen ohne vorübergehende Einschlagströme verwendet.Sehr schnell wirkende Sicherungen sind oft mit Silber verbundenDa die Sicherungen die Fähigkeit haben müssen, den Strom zu begrenzen, werden diese Sicherungen normalerweise zum Schutz von Halbleiterkreisen verwendet.
