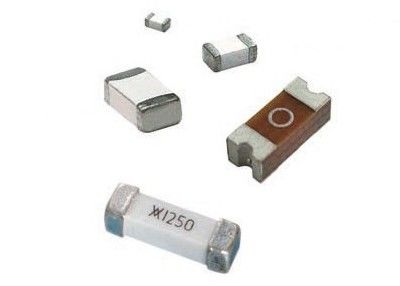

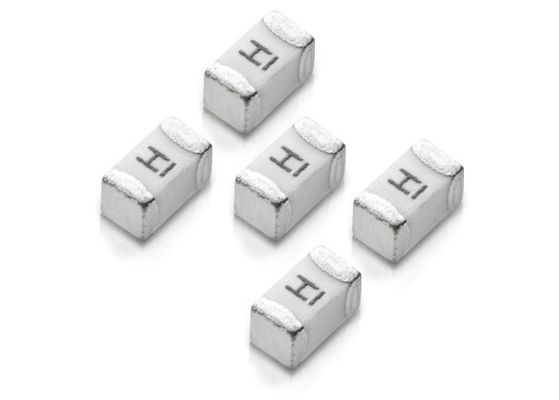

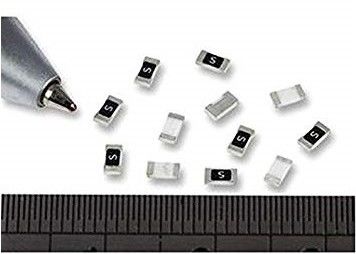

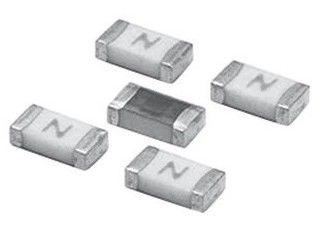

1.6x0.8 mm 0603 Keramikchip-Paket Hochdurchdringungszeitverzögerung Oberflächenmontage-Gerät SMD Sicherung CQ06LT 32V 1-8 Ampere Für Prüfgeräte
Anwendung: Kleinmotorsystem, tragbare Elektronikvorrichtung, Einspeiseingang, Prüfgeräte
Eigenschaften
a. Nennwerte für Hochspannung und Hochstrom
b. Hohe Einbruchkraft und hohe Brechfähigkeit
c. Schnellbogenlöschung
d. bleifreies und halogenfreies Material
e. gute Explosionssicherheit
f. Genaue Verschmelzungszeit und abgeschnittene Grenze
g. geeignet für Nennstrom von 1A bis 8A
h.Zulassung UL anerkannt 1A bis 8A
i. Unterbrechungsgeschwindigkeit 60 Ampere bei 32 V Gleichstrom
j. Lötmethode: * Rückflußlöt: 260°C, max. 30 Sek. * Wellenlöt: 260°C, max. 10 Sek.
Umweltspezifikation
Betriebstemperatur von -55°C bis +125°C
Vibration MIL-STD-202G, Methode 201 ((10-55 Hz, 0,06 Zoll, Gesamtausflug)
Salzspray MIL-STD-202G, Methode 101, Prüfbedingung B (48 Stunden)
Isolationswiderstand MIL-STD-202G, Methode 302, Prüfbedingung A
Widerstandsfähigkeit gegen Lötwärme MIL-STD-202G, Methode 210, Prüfbedingung B (10 Sekunden bei 260 °C)
Wärmeschlag MIL-STD-202G, Methode 107, Prüfbedingungen B (-65 °C bis +125 °C)
Größe
Spezifikation
| Art der Ware |
Druckerei |
(A) |
(V) |
Kältebeständigkeit |
Höchstspannungsabfall |
I2T Wert |
Brechfähigkeit |
Gewicht (ein Produkt) |
| CQ06LT 001 |
H |
1A |
32 V |
0.225 |
0 |
0.13 |
60 Ampere bei 32 V Gleichstrom |
0.0027 |
| CQ06LT 002 |
N |
2A |
32 V |
0.052 |
0 |
0.4 |
60 Ampere bei 32 V Gleichstrom |
0.0027 |
| CQ06LT 003 |
P |
3A |
32 V |
0.026 |
0 |
1.17 |
60 Ampere bei 32 V Gleichstrom |
0.0027 |
| CQ06LT 004 |
S |
4A |
32 V |
0.015 |
0 |
2.21 |
60 Ampere bei 32 V Gleichstrom |
0.0027 |
| CQ06LT 005 |
T |
5A |
32 V |
0.01 |
0 |
2.5 |
60 Ampere bei 32 V Gleichstrom |
0.0027 |
| CQ06LT 006 |
U |
6A |
32 V |
0.007 |
0 |
5.04 |
60 Ampere bei 32 V Gleichstrom |
0.0027 |
| CQ06LT 007 |
V |
7A |
32 V |
0.006 |
0 |
5.212 |
60 Ampere bei 32 V Gleichstrom |
0.0027 |
| CQ06LT 008 |
W |
8A |
32 V |
0.005 |
0 |
7.68 |
60 Ampere bei 32 V Gleichstrom |
0.0027 |
| CQ06LT 1.50 |
K |
1.5A |
32 V |
0.085 |
0 |
0.293 |
60 Ampere bei 32 V Gleichstrom |
0.0027 |
| CQ06LT 2.50 |
O |
2.5A |
32 V |
0.04 |
0 |
0.625 |
60 Ampere bei 32 V Gleichstrom |
0.0027 |
| CQ06LT 3.50 |
R |
3.5A |
32 V |
0.022 |
0 |
1.838 |
60 Ampere bei 32 V Gleichstrom |
0.0027 |
1.Gemessen bei ± 10% des Nennstroms und 25 °C.
2Schmelzen von I2 t bei 1000% des Nennstroms.
Elektrische Eigenschaften
| Nennstrom |
1 In |
2 In |
3 In |
10 In |
| Min. |
Min. |
Max. - Ich weiß. |
Maximal |
maximal |
| 1A bis 8A |
Vier Stunden. |
1 SEC |
120 SEC |
3 SEC |
00,05 Sek. |
Spezifikation
Material
Baukörpermaterial: Keramik
Endmaterial: Silber (Ag), Nickel (Ni), Zinn (Sn)
Sicherungselement: Silber ((Ag)
Verpackung
1. Band und Rolle: 8mm Band
2Verpackungsspezifikation: EIA-Norm 481-D
3.Menge: 4000 Stück pro Walze.
