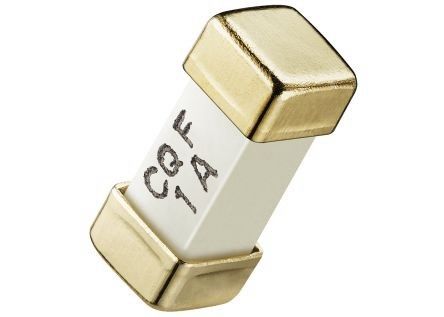

SEF 2410 Geschwindigkeit F 6,1 x 2,6 x 2,6 mm Schnellwirkende Quadratkeramikpatrone Sicherung Oberfläche Sicherung 1A 65V 125V
Eigenschaften
Ein hohles, präzises Keramikrohrdesign
Kleines Volumen, Nennstrom von 62mA bis 15A. Nennspannung 125Vac/dc.
Ausgezeichnete Widerstandsfähigkeit gegen Einschlag
Ausgezeichnete Widerstandsfähigkeit gegen thermische und mechanische Schläge
Hohe Zuverlässigkeit und stabile Schweißbarkeit, 2 Endkappen können Gold oder Silberplattierung wählen.
Erfüllung der RoHS-Anforderung
Betriebstemperaturbereich: -55 C bis +125 C
Unsere Produkte der Serie SET,SEF, weil die in diesen Sicherungen verwendeten Materialien
mit einem Gehalt an Kohlenwasserstoffen von mehr als 0,5%
Blei (Pb), so dass diese Produkte den Anforderungen der RoHS-Richtlinie (2002/95/EG) entsprechen können
Anwendung
• Mobiltelefone
• Batteriepakete
• Digitalkameras
• DVD-Player
• Festplattenlaufwerke
Genehmigung
PSE 1A bis 15A
Zertifizierte Produkte für die USA und Kanada 62mA~5A
Anerkannte Komponente für Kanada und die USA 6A bis 15A
CSA Auflistung 62mA~10A
Abmessung (mm)
Material:Rohr (Körper): Nichttransparente Keramikröhre Sicherung. Keine Bruch oder Verformung ist erlaubt.
Zwei Messing-Endkappen: aus Messing mit guter Leitfähigkeit.
Silberlegierung: Sicherungselement.
Elektrische Eigenschaften
| Nennstrom |
1 In |
2 In |
| Min. |
Maximal |
| 62mA bis 10A |
4 Stunden |
Fünf Sekunden. |
| 12A bis 15A |
4 Stunden |
60 Sekunden |
Teilnummer
| Art der Ware |
(A) |
(V) |
Kältebeständigkeit |
maximal
Spannungsabfall
|
I2T Wert |
Brechfähigkeit |
Gewicht (ein Produkt) |
| SEF.062 |
62 mA |
125 V |
11.275 |
1000 |
0.000961 |
50A bei 125V Wechselstrom
300 A bei 32 V Gleichstrom |
0.1243 |
| SEF.080 |
80 mA |
125 V |
9.955 |
900 |
0.001 |
50A bei 125V Wechselstrom
300 A bei 32 V Gleichstrom |
0.1243 |
| SEF.100 |
100 mA |
125 V |
9.513 |
900 |
0.0015 |
50A bei 125V Wechselstrom
300 A bei 32 V Gleichstrom |
0.1243 |
| SEF.125 |
125 mA |
125 V |
5.8395 |
800 |
0.00312 |
50A bei 125V Wechselstrom
300 A bei 32 V Gleichstrom |
0.1243 |
| SEF.200 |
200 mA |
125 V |
2.0195 |
600 |
0.008 |
50A bei 125V Wechselstrom
300 A bei 32 V Gleichstrom |
0.1243 |
| SEF.250 |
250 mA |
125 V |
1.105 |
500 |
0.00938 |
50A bei 125V Wechselstrom
300 A bei 32 V Gleichstrom |
0.1243 |
| SEF.300 |
300 mA |
125 V |
0.8554 |
450 |
0.018 |
50A bei 125V Wechselstrom
300 A bei 32 V Gleichstrom |
0.1243 |
| SEF.375 |
375 mA |
125 V |
0.7819 |
400 |
0.0211 |
50A bei 125V Wechselstrom
300 A bei 32 V Gleichstrom |
0.1243 |
| SEF.400 |
400 mA |
125 V |
0.52 |
350 |
0.032 |
50A bei 125V Wechselstrom
300 A bei 32 V Gleichstrom |
0.1243 |
| SEF.500 |
500 mA |
125 V |
0.4895 |
300 |
0.0375 |
50A bei 125V Wechselstrom
300 A bei 32 V Gleichstrom |
0.1243 |
| SEF.700 |
700 mA |
125 V |
0.2814 |
280 |
0.1205 |
50A bei 125V Wechselstrom
300 A bei 32 V Gleichstrom |
0.1243 |
| SEF.750 |
750 mA |
125 V |
0.2425 |
270 |
0.1531 |
50A bei 125V Wechselstrom
300 A bei 32 V Gleichstrom |
0.1243 |
| SEF 001 |
1 A |
125 V |
0.1407 |
250 |
0.385 |
50A bei 125V Wechselstrom
300 A bei 32 V Gleichstrom |
0.1243 |
| SEF 002 |
2 A |
125 V |
0.0594 |
200 |
0.894 |
50A bei 125V Wechselstrom
300 A bei 32 V Gleichstrom |
0.1243 |
| SEF 003 |
3 A |
125 V |
0.0333 |
160 |
1.475 |
50A bei 125V Wechselstrom
300 A bei 32 V Gleichstrom |
0.1243 |
| SEF 004 |
4 A |
125 V |
0.0209 |
150 |
3.882 |
50A bei 125V Wechselstrom
300 A bei 32 V Gleichstrom |
0.1243 |
| SEF 005 |
5 A |
125 V |
0.0179 |
130 |
5.48 |
50A bei 125V Wechselstrom
300 A bei 32 V Gleichstrom |
0.1243 |
| SEF 006 |
6 A |
125 V |
0.0117 |
120 |
8.52 |
50A bei 125V Wechselstrom
300 A bei 32 V Gleichstrom |
0.1243 |
| SEF 007 |
7 A |
125 V |
0.0104 |
120 |
9.931 |
50A bei 125V Wechselstrom
300 A bei 32 V Gleichstrom |
0.1243 |
| SEF 008 |
8 A |
125 V |
0.0095 |
110 |
18.82 |
50A bei 125V Wechselstrom
300 A bei 32 V Gleichstrom |
0.1243 |
| SEF 010 |
10 A |
125 V |
0.0067 |
90 |
22.5 |
35A bei 125 V Wechselstrom
50 A bei 125 V Gleichstrom
300 A bei 32 V Gleichstrom |
0.1243 |
| SEF 012 |
12 A |
65 V |
0.0042 |
80 |
43.2 |
50A bei 65V AC/DC
300A bei 24V Gleichstrom |
0.1243 |
| SEF 015 |
15 A |
65 V |
0.0029 |
70 |
112.5 |
50 Ampere bei 65 V AC/DC
300 Ampere bei 24 V Gleichstrom |
0.1243 |
| SEF 1.50 |
1.5 A |
125 V |
0.113 |
220 |
0.725 |
50A bei 125V Wechselstrom
300 A bei 32 V Gleichstrom |
0.1243 |
| SEF 2.50 |
2.5 A |
125 V |
0.0384 |
180 |
1.182 |
50A bei 125V Wechselstrom
300 A bei 32 V Gleichstrom |
0.1243 |
| SEF 3.50 |
3.5 A |
125 V |
0.0268 |
150 |
2.055 |
50A bei 125V Wechselstrom
300 A bei 32 V Gleichstrom |
0.1243 |
Schnelle Details
| Eigenschaft |
Wert |
| Aktuelles Rating |
1 A |
| Nennspannung |
125 V |
| Sicherungsgeschwindigkeit |
F |
| Größe der Sicherung |
6.1 x 2,6 x 2,6 mm |
| Gesamtlänge |
6.1 mm |
| Körpermaterial |
aus Keramik |
| Hohe Bruchfähigkeit |
- Ja, das ist es. |
|
Brechleistung bei
Nennspannung
|
35 A @ 125 V ac,
50 A @ 125 V AC/DC,
300 A @ 32 V Gleichstrom
|
|
Höchstbetrieb
Temperatur
|
+125°C |
| Widerstand |
0.1407Ω |
| Reihe |
SEF |
|
Min Betrieb
Temperatur
|
-55°C |
| Material |
Körper: Keramik
Abschlüsse: Silberplattierte Messingkappen
|
| Verpackung |
1000 Sicherungen in 7 Zoll Durchmesser.
12 mm breites Band nach der Umweltprüfungsnorm 481
|
Unterbrechende Beurteilung
62mA ~ 8A: 50 Ampere bei 125 V AC/DC 300 Ampere bei 32 V DC
10A: 35 Ampere bei 125 V Wechselstrom 50 Ampere bei 125 V Wechselstrom/Gleichstrom 300 Ampere bei 32 V Gleichstrom
12A bis 15A: 50 Ampere bei 65V AC/DC 200 Ampere bei 86V AC/DC 300 Ampere bei 24V DC
Umweltspezifikation
Betriebstemperatur von -55°C bis +125°C
Vibration MIL-STD-202G, Methode 201 (10-55 Hz, 0,06 Zoll, Gesamtausflug)
Salzspray MIL-STD-202G, Methode 101, Prüfbedingung B (48 Stunden)
Isolationswiderstand MIL-STD-202G, Methode 302, Prüfbedingung A
Widerstandsfähigkeit gegen Lötwärme MIL-STD-202G, Methode 210, Prüfbedingung B (10 Sekunden bei 260 °C)
Thermischer Schock: MIL-STD-202G, Methode 107, Prüfbedingungen B (-65°C bis +125°C)
