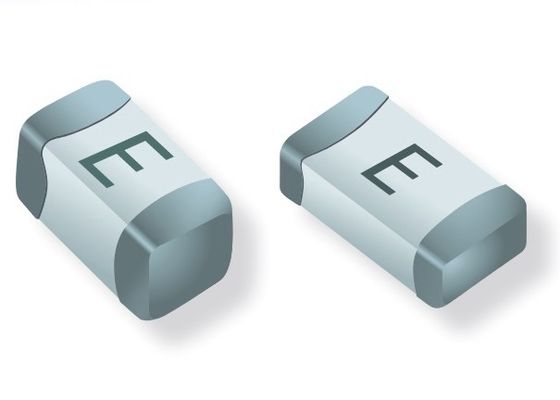

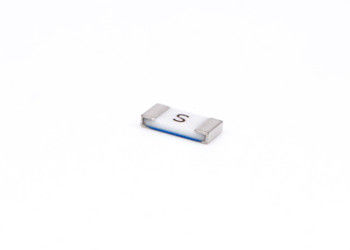

Hochströmung Widerstand Zeit Verzögerung Zeit Verzögerung Oberfläche Montage Chip Keramik Sicherungen 12H1500D 32V 1206 SB 5A
Beschreibung
Die 12H-Serie ist 100% bleifrei.RoHS-konforme und halogenfreie Sicherungsreihen, speziell entwickelt, um Schaltkreise, die bei hohen Betriebstemperaturen bis 150 °C arbeiten, vor Überstrom zu schützenDie hohen I2t-Werte, typisch für die Ceramic-Sicherung, sorgen für eine hohe Widerstandsfähigkeit gegen Einschlagstrom.
Eigenschaften
Betriebstemperatur von -55 oC bis +150 oC
100% bleifrei, RoHS-konform und halogenfrei
Geeignet für das Rückfluss- und Wellenlöten mit und ohne Blei
Anwendung
• LCD-Displays
• Diener
• Notebook-Computer
• Drucker
• Scanner
• Datenmodems
• Spielekonsolen
Größe(mm)
Spezifikation
| Katalog |
Ampere |
Spannung |
Markierung |
Schmelzende Integral |
| - Nein. Ich weiß nicht. |
Ratings |
Ratings |
(A2.S) |
| 12H1100C |
1A |
63 V |
H |
0.19 |
| 12H1150C |
1.5A |
63 V |
K |
0.47 |
| 12H1200C |
2A |
63 V |

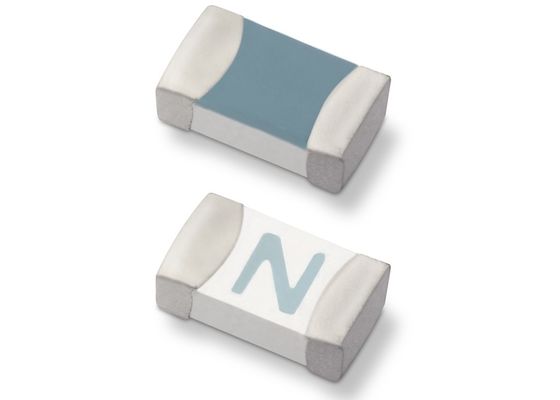

N |
1.63 |
| 12H1250C |
2.5A |
63 V |
O |
1.81 |
| 12H1300C |
3A |
63 V |
P |
2.79 |
| 12H1350C |
3.5A |
63 V |
R |
2.95 |
| 12H1400C |
4A |
63 V |
S |
3.8 |
| 12H1500D |
5A |
32 V |

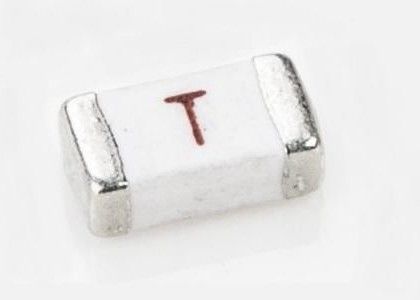

T |
6.3 |
Anmerkungen:
1. Wechselstromunterbrechungsrate bei Nennspannung mit Leistungsfaktor Einheit getestet. Gleichstromunterbrechungsrate bei Nennspannung mit Zeitkonstante < 0,8 msec getestet.
2Nennwiderstand bei einem Nennstrom von < 10% gemessen.
3Nennschmelzkraft I2t gemessen bei 1 msec Öffnungszeit.
4.Nennspannungsabfall bei Nennstrom gemessen, nachdem sich die Temperatur stabilisiert hat.
Geräte, die für einen Nennstrom von mindestens 4 Stunden ausgelegt sind; es wird empfohlen, die Geräte kontinuierlich mit einem Nennstrom von höchstens 80% zu betreiben.Siehe Temperatur-Neubewertungskurve für weitere Informationen zur Neubewertung.. Geräte, die so konstruiert sind, dass sie mit dem Markierungscode nach oben ausgerichtet montiert werden.
Elektrische Eigenschaften
| Ampereinheit |
Ampereinheit |
Öffnungszeit |
| 1A5A |
100% |
4 Stunden Min |
| 1A5A |
250% |
5 s Max |
| 1A5A |
300% |
0.1s3S |
| 1A5A |
1000% |
0.2 ms 20 mS |
Andere
Prüfstand: UL248-1 UL248-14
Unterbrechungsrate:
50 Ampere bei 63 V Gleichspannung ((1A~4A)
100 Ampere bei 32 V Gleichspannung ((5A)
Betriebstemperatur: - 55 °C ~ + 125 °C
Ausgangsstoffe:
Substrat: Keramik-/Glasdeckel
Abschluss: mit Nickel und Zinn beschichtet
Elemente: Silber
Lötmethode:
Wellenlöten: 260°C, maximal 10 Sekunden
Verpackung:
Automatisches Klebeband 3000 PCS pro Füllung,
90000 Stück pro Karton
Zeitliche Merkmale
Temperatur-Neubewertungskurve
