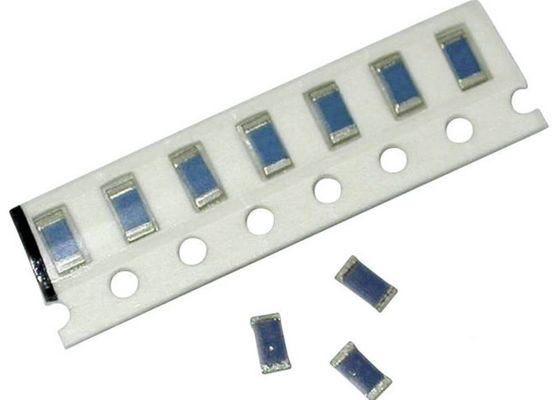

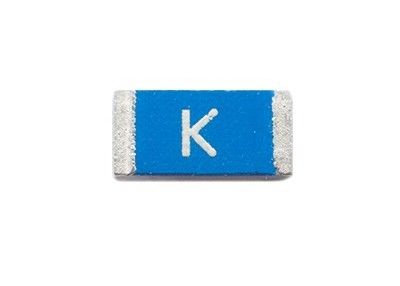

1206 Dünnschicht-Oberflächenaufbau Schnellblas-Schraubverschluss 12B1100B 1A 125V 3216 Metrisch mit 50 Ampere Unterbrechungsrate
Beschreibung

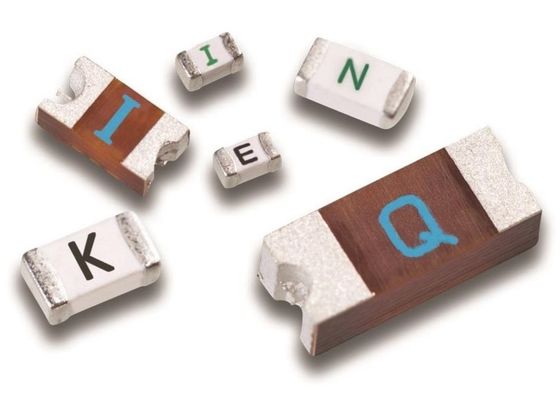

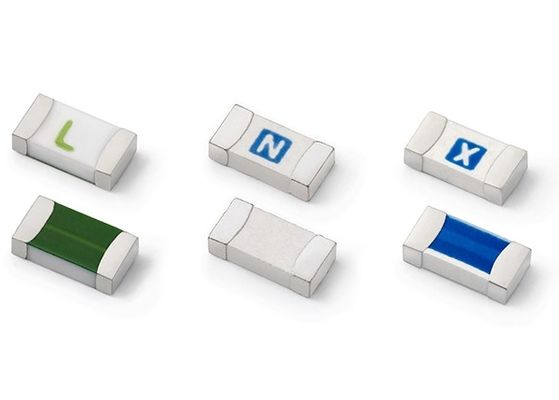

Die Bandbreite der Chip Sicherungen ist kompakt und präzise Schaltung für alle Anwendungen
Eine breite Palette von Oberflächen-Montage-Chipschutzschutzschlägen bietet einen optimalen Überstromschutz in dichten Sekundärkreisen.und tragbare elektronische Geräte einschließlich Laptops, Mobiltelefone, GPS-Systeme, PDAs und viele andere Geräte, die weiterhin immer kleinere Komponenten benötigen.und ZeitverzögerungsmerkmaleJede Sicherungsreihe verfügt über einzigartige Leistungsmerkmale wie niedrigen Spannungsfall und hohe Brechfähigkeit.Nennspannung für diese Komponenten beträgt bis zu 125 VAC/VDC.
Schnelle Details
Prüfstand: UL248-1 UL248-14
Unterbrechungsrate: 50 Ampere bei 125 V Wechselstrom/Gleichstrom
Betriebstemperatur: - 55 °C ~ + 125 °C
Ausgangsstoffe:
Substrat: Keramik-/Glashülle
Abschluss: mit Nickel und Zinn beschichtet
Elemente: Silber
Lötmethode:
Rücklauflöten: 260°C, maximal 10 Sekunden
Verpackung:
Automatisches Klebeband 3000 PCS pro Füllung,
90000 Stück pro Karton
Abmessungin mm
Spezifikation
| Katalog |
Ampere |
Spannung |
Markierung |
Schmelzende Integral |
| - Nein. Ich weiß nicht. |
Ratings |
Ratings |
(A2.S) |
| 12B0250B |
250 mA |
125 V |
.25 |
0.0035 |
| 12B0375B |
375 mA |
125 V |
E |
0.0011 |
| 12B0500B |
500 mA |
125 V |
0.5 |
0.0020 |
| 12B0750B |
750 mA |
125 V |
.75 |
0.0053 |
| 12B1100B |
1A |
125 V |
1 |
0.0062 |
| 12B1125B |
1.25A |
125 V |
J |
0.022 |
| 12B1150B |
1.5A |
125 V |
1.5 |
0.028 |
Elektrische Eigenschaften
| Ampereinheit |
Ampereinheit |
Öffnungszeit |
| 250mA ≈ 1,5A |
100% |
4 Stunden Min |
| 250mA ≈ 1,5A |
250% |
5 s Max |
Zeitliche Merkmale
Anwendungen
- Anwendungen, bei denen hohe Zuverlässigkeit und Verfügbarkeit erforderlich sind
- Medizinische Ausrüstung
- Offshore
- Verteidigung.
Umweltdaten
Lötverfahren Rückfluss, Wellenlötprofil
Schweißbarkeit 245°C / 3sec gemäß IEC 60068-2-58, Prüfzeit Td
Widerstand gegen Lötwärme 260 +0/-5°C / 30sec gemäß IPC/JEDEC J-STD-020D, Stufe 1
Lebensdauerprüfung MIL-STD-202, Methode 108A 1000h @ 0,60 x In @ 70°C
Beförderungsfeuchtigkeitstest MIL-STD-202, Methode 103B 0,1 x In @ 0,85 r.H @ 85°C
Feuchtigkeitsbeständigkeitstest MIL-STD-202, Methode 106E (50 Zyklen in einer Temperatur-/Misterkammer)
Endfestigkeit MIL-STD-202, Methode 211A (Verbiegung der Platte um 1 mm für 1 Minute)
Thermischer Schock MIL-STD-202, Methode 107D (200 Luft-Luft-Zyklen von -55 bis +125 °C)
Auflösungsbeständigkeit MIL-STD-202, Methode 215A
Entflammbarkeit Min. UL 94V-1 (gemäß EIA/IS-722, Prüfung 4.12)
Verringerungskurven
Eigenschaften
Leistungsschwellen von 50 mA bis 25 A
Nennspannungen bis zu 125 VAC/VDC
Hohe Bruchleistung bis 600 A (interne Prüfungen)
Superschnell wirkende (FF), schnell wirkende (F) und zeitliche Verzögerung (T)
Präzise, geringe Verluste, widerstandsfähig gegen Vibrationen und Impulse
