Schnell fungierende Oberflächensicherung 06D 250mA-5A 32V des berg-UL248-1 1608 mit Unterbrechungsveranschlagendem 35A 50A

UL248-1 1608 Schnellwirkende Oberflächenverbindung 06D 250mA-5A 32V mit Unterbrechungsgrad 35A 50A

Beschreibung

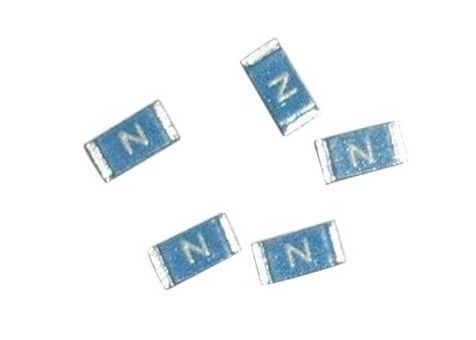

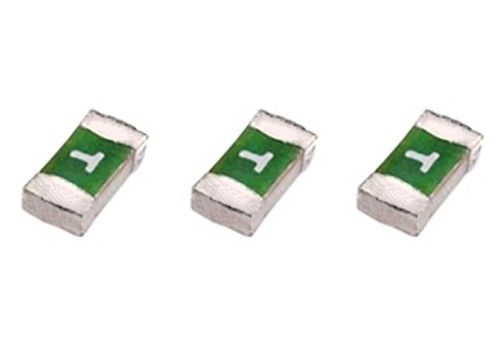

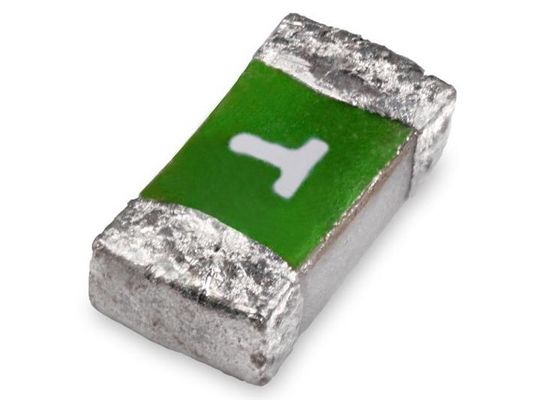

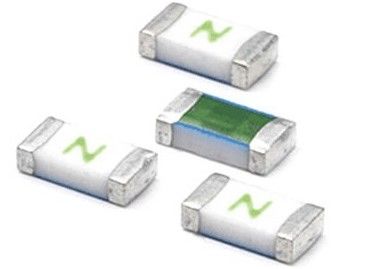

1608 schnelle Wirkung Oberflächenaufbau Sicherungen sind in kleiner Größe können Platz von PCB sparen, geeignet für viele Elektronikplatine. Die Sicherung besteht aus dünner Folie mit geringem Widerstand, stabilen elektrischen Eigenschaften und hoher Zuverlässigkeit und kann sich an Rückfluss- und Wellenlöten anpassen.Sicherung hat eine schnelle Reaktion und eignet sich für die Schaltung ohne sofortige StromüberspannungDie Sicherung wird hauptsächlich für Stromschutz, IC-Schutz, Mobiltelefone und andere Kommunikationsgeräte, Displays, Digitalkameras, Batterien verwendet.

Abmessungin mm

Spezifikationen

Aktuelle Merkmale

Andere

Anwendung

Weißwaren, Stromversorgung, industrielle Steuerung, Automobilindustrie, UPS, Batterien usw.

Eigenschaften

Einfach schlagfähige Sicherung zum Schutz vor Überstrom

1608 (EIA 0603) Miniaturfußabdruck

Schnellschlagsicherung

UL 248-14 aufgeführt

Oberflächenverpackungen für die automatisierte Montage

Mehrschichtliche SMD-Konstruktion

RoHS-konform* und halogenfrei

Kurve der zeitlichen Merkmale

Hauptexportmärkte

Mittel- und Südamerika
Osteuropa
Mittlerer Osten/Afrika
Nordamerika
Westeuropa
Asien
Australasien

Auswahl der richtigen Sicherung

Die richtige Sicherung zu wählen, verhindert Schäden an Geräten, kostenintensive Wartung und schützt den Anwender

Die Rolle der Schutzeinrichtungen wurde traditionell als vielleicht der am wenigsten wichtige Aspekt eines Designs bezeichnet: ein Nachdenken und ein oft irritierendes Detail.Die Komplexität der Schaltkreislaufkonstruktion und die geeignete Auswahl einer Schutzeinrichtung erfordern eine sorgfältige Überlegung in den frühen Stadien und während der gesamten.

Es erfordert Kompetenz, Kenntnis der verschiedenen Arten von Geräten, Verständnis der verschiedenen Funktionen, die sie bieten, und die Fähigkeit, das für eine Anwendung am besten geeignete Gerät zu bestimmen.Die Wahl der richtigen Sicherung gewährleistet die kontinuierliche Funktionsfähigkeit der Ausrüstung und verhindert eine teure Wartung durch störende SchlägeEs schützt die Geräte insgesamt und vor allem die Sicherheit des Benutzers.

Die Auswahl der richtigen Sicherung erfordert eine sorgfältige Überlegung sowohl in den frühen Phasen der Konstruktion als auch während der gesamten Konstruktion.
Betriebsbedingungen der Schaltung

Um mit der Auswahl der geeigneten Sicherung zu beginnen, muss man die Art der Schaltung verstehen, die sie antreibt und schützt.aktuelle WerteAußerdem ist es notwendig, den Spitzenwert und die Dauer/Form möglicher Überspannungsströme zu verstehen.

Nennstrom und Umgebungstemperatur

Wie bei den meisten elektrischen Komponenten müssen Sicherungen über die Temperatur abgeschwächt werden.25-A Sicherung zur Unterstützung des Betriebs bei höherer Temperatur (siehe Abbildung. 1).

Abbildung 1. Die dargestellte Dera­tierungskurve ist eine allgemeine Kurve für mittlere Zeitverzögerung (T) und schnelle Wirkung (F).Es ist wichtig zu bedenken, dass die Sicherung einen Widerstand hatZeitverzögerungs Sicherungen haben normalerweise niedrigere Spannungsabfälle und Leistungsauflösungswerte als gleich bewertete Schnellsicherungen.
Zum Beispiel hat eine Zeitverzögerung 2-A 5 x 20-mm Sicherung einen typischen Spannungsabfall von 60 mV, während die schnell wirkende Version einen Spannungsabfall von 90 mV hat.Der Grund dafür ist, dass Zeitverzögerungs Sicherungen einen dickeren Sicherungsdrahtdurchmesser haben, was zu einem höheren I2t-Wert oder zu einer höheren Energie für das Schmelzen des Sicherungsdrahtes führt.schnell wirkende Sicherungen erhitzen sich vor der Unterbrechung auf eine höhere Temperatur.

Standort der Sicherung

Die Lage der Sicherung in einem Stromkreis ist auch wichtig, um unnötige Wärmeansammlungen zu vermeiden.

Höhere Temperaturen können sich auf die vom Hersteller angegebenen Zeit- und Strom-Eigenschaften auswirken.Kühlspülen, können die angegebenen Leistungsmerkmale verändert werden.

Brechfähigkeit

Brückenkapazität ist der maximale Fehlerstrom, bei dem die Sicherung sicher unterbrochen werden kann.Sicherungen, die in Situationen eingesetzt werden, in denen Fehlerströme die Bruchfähigkeit übersteigen, können in extremen Fällen in Brand gehen oder sogar explodieren.

Zum Beispiel sollte eine Sicherung mit einer Bruchkapazität von 35 A niemals verwendet werden, wenn die Stromquelle 35 A überschreitet, aber im schlimmsten Fall bietet sie einen angemessenen Schutz, wenn Fehlerströme 35 A nicht überschreiten.Die Sicherheitsbehörden bestimmen zulässige Grenzwerte der Bruchkapazität nach vordefinierten Faktoren..

Als Faustregel empfiehlt sich eine Sicherung mit hoher Bruchkapazität für Schaltkreise mit einer induktiven Belastung mit einem P.F. von weniger als 0.9Eine Sicherung mit geringer Bruchkapazität genügt in der Regel für Schaltkreise mit Widerstands­/Kapazitätsauf­lastungen.

Der tatsächliche Leistungsfaktor der Ausrüstung kann die vom Hersteller angegebenen Nennwerte beeinflussen.Einige Hersteller stellen zusätzliche Raten für die Bruchfähigkeit bei unterschiedlichen Leistungsfaktoren zur Verfügung, um Kunden bei der Bestimmung der Eignung eines Produkts weiter zu unterstützen..

Zeitrahmen

Einige Anwendungen haben spezifische und leicht verständliche Anforderungen an die Geschwindigkeit, mit der die Sicherung ausblasen sollte.Empfindliche Halbleiterkreise benötigen oft schnell wirkende Sicherungen, die innerhalb sehr kurzer Zeit explodieren, während Geräte, die große Einströmungsströme aufnehmen, möglicherweise eine Zeitverzögerungssicherung benötigen, um störende Ausfälle zu vermeiden.

In Fällen, in denen jeder Typ verwendet werden könnte, it is helpful to refer back to the effect of ambient temperature in making the selection and remember that time-lag fuses typically have a lower voltage drop than fast-acting fuses and therefore dissipate less powerBei höheren Überströmen (1 = 10,0*In) haben Zeitverzögerungssicherungen höhere Vorschiebzeiten als Schnellschützer.

Fig. 2. Die Vorbogenzeiten für schnellwirkende und zeitverzögerte Sicherungen bei moderaten Überströmen sind nahezu gleich.
Berechnung der Schmelzenergie

I2t ist ein Maß für die Energie, die erforderlich ist, um den Sicherungsdraht in der Sicherung zu schmelzen.Die ungefähre Zeitdauer, die eine Sicherung benötigt, um zu blasen, kann bestimmt werden, indem der vom Hersteller angegebene I2t-Wert durch das Quadrat des erwarteten Fehlerstroms geteilt wird.

Zum Beispiel beträgt für eine Sicherung mit I2t = 4,5 A2s der erwartete Fehlerstrom 13 A:

Ttyp = I2t/I2 = 4,5 A2s/(1,25 A * 10) 2 = 28,8 ms

Umgekehrt kann man, wenn man den erwarteten Fehlerstromwert kennt und eine bestimmte Zeit berücksichtigt, in der eine Sicherung eingeblasen werden soll, feststellen, welcher I2t-Wert für eine bestimmte Anforderung benötigt wird.Nach Bestimmung der erforderlichen I2t, ist es relativ einfach, die Spezifikationen eines Kandidaten zu überprüfen, um die Sicherung zu finden, die den Bedürfnissen entspricht.

Verfügbare Warentypen

Die IEC-Normen decken Miniatursicherungen für Geräte in einer Vielzahl verschiedener Größen und Verpackungsarten ab, von 5x20-mm-Patronen bis zu 1206 SMD.Durchlöcher, und SMD, und werden in Schüttgut oder Band und Rolle angeboten, typischerweise für Chip-Zügel.

Es gibt einige einzigartige Unterschiede zwischen den IEC-Normen und den UL-Normen, und die Einhaltung der einen oder der anderen oder beider müssen bei der Betrachtung der inländischen und Ausfuhrmärkte berücksichtigt werden.Es ist nicht unbedingt möglich, eine UL-Sicherung durch eine IEC oder umgekehrt zu ersetzen.Die Zeit-Strom-Eigenschaften sind unterschiedlich, und wo eine UL-Sicherung bei 1 A in wenigen Stunden explodieren kann,Eine Sicherung, die auf IEC ausgelegt ist, sollte bei 1 A überhaupt nicht blasen., und kann darauf hindeuten, dass eine 2-A-Sicherung erforderlich ist.

Die endgültige Auswahl

Sobald die Nennspannung und -ströme, die Bruchkapazität und die Zeitstrommerkmale zusammen mit dem Strom I2t bestimmt sind und die gewünschten Paketformen bekannt sind,Es ist möglich, die Kandidatenarten auf eine Passform zu überprüfen.Wenn die Sicherung in einen Sicherungshalter montiert werden soll, ist es besonders wichtig, die Leistungsausfallgrenzen sowohl des Sicherungshalters als auch der Sicherung zu beachten.

Der entsprechende Sicherungshalter

Die Sicherungen werden häufig in Halterungen montiert, um den Austausch zu erleichtern.Kontaktwiderstand und maximal zulässige Sicherungsleistungsabbau.

Man muß auch bedenken, daß der Halter wie die Sicherung auch bei höheren Temperaturen abgeschaltet werden muß.Sicherungshalter sind in vielen Arten für die Montage von Platten in Geräten erhältlich, bei denen Sicherungen durch den Benutzer austauschbar sein müssen, und als Klemmen oder Blöcke, die an dem Fahrwerk oder dem PCB im Inneren der Ausrüstung montiert werden können.

Beide Typen sind mit Schnellanschluss-Terminals oder PCB-Terminals erhältlich, und PCB-Typen sind für Durchlöcher- oder SMD-Verbindungen erhältlich.PCB-Halterarten sind für die vertikale oder horizontale Montage verfügbar, um Flexibilität bei der Chassiskonstruktion zu ermöglichenEinige Typen sind sogar mit bereits installierten Sicherungen erhältlich, um eine schnellere Montage und geringere Installationskosten zu gewährleisten.
