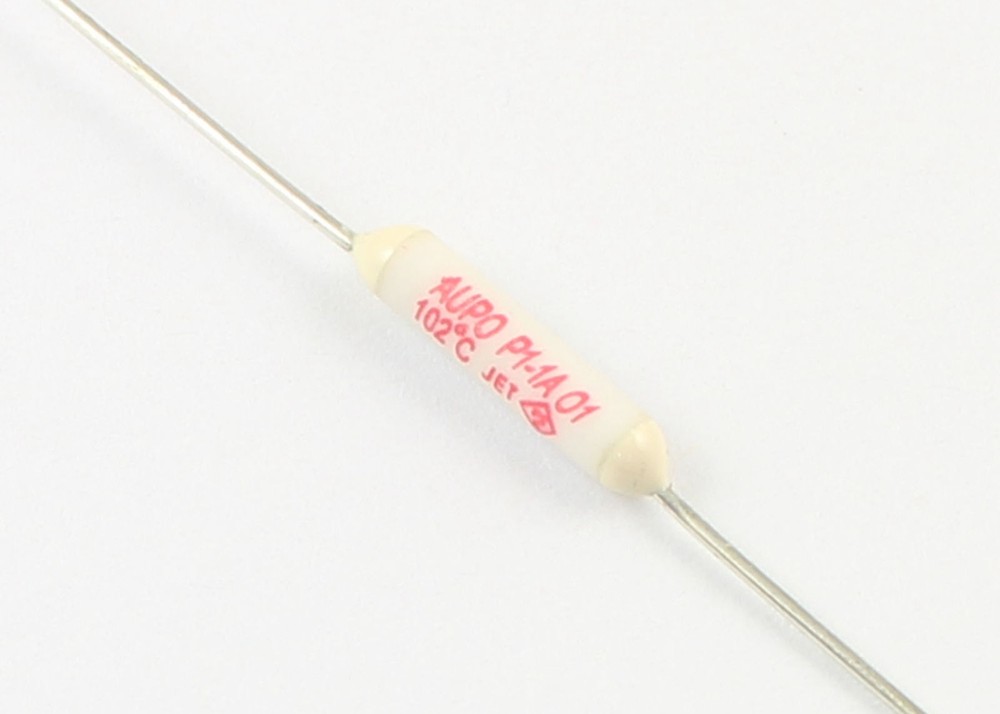

102 Grad-axiale thermische Abkürzungs-Sicherungs-keramische Wohnung mit niedrigem Innenwiderstand

AUPO Pellet Thermal Cutoff Sicherung TF Cutoff Schaltkreisbrecher 102°C 250V 1A P1-1A-F Keramische Widerstandstemperatur Sicherung

Wesentliche Merkmale

* Typ: axiale

* Material: Keramikgehäuse

* Nennstrom: 1A

* Nennspannung: 250 V

* Betriebstemperatur: 102°C

* Zertifizierungen: UL, cUL, VDE, CCC, KTL, PSE

* RoHS-konforme und REACH-konforme

Abmessung

Elektrische Leistung

Anwendung

Transformatoren, Solenoide, Lüftungsventilatoren, elektrische Ventilatoren, kleine Elektromotoren, Trockner, Gas-Hausgeräte, Leuchtstofflampen, elektrische Rasierer, Adapter, Heizgeräte, ICs, Batterien usw.Die TCO kann auch zum Schutz vor Überhitzung verwendet werden.

Design-Anwendungen

1. Verwenden Sie die TCO innerhalb der angegebenen Temperatur- und elektrischen Nennwerte.

1) Verwenden Sie die TCO bei der in der einzelnen Spezifikation angegebenen Höchstbetriebstemperatur.Die Verwendung der TCO bei einer höheren Temperatur als der maximalen Betriebstemperatur kann zu einem vorzeitigen Öffnen oder zu einer Verzögerung des Öffnens führen..

• Wenn die TCO kontinuierlich bei einer Temperatur verwendet wird, die der Betriebstemperatur nahe kommt, kann die TCO während des Gebrauchs betrieben werden.

• Wenn die TCO kontinuierlich bei einer Temperatur verwendet wird, die höher als die maximale Betriebstemperatur ist, kann sich die TCO verschlechtern und bei der angegebenen Temperatur möglicherweise nicht normal betrieben werden.

2) Die Halttemperatur ist definiert als die höchste Temperatur, bei der der TCO 168 Stunden lang kontinuierlich mit Nennstrom aktiviert wird.Die TCO darf nicht länger als 168 Stunden über der Lagertemperatur verwendet werden..

3) Die Ausrüstung sollte so konzipiert sein, daß ihre Überschusstemperatur nach dem Betrieb der TCO die Höchsttemperaturgrenze nicht überschreitet.

4) Wird der TCO durch eine Spannung, die höher als die Nennspannung oder einen Strom ist, der höher als der Nennstrom ist, aktiviert, erzeugt der TCO übermäßige Wärme, was zu einem vorzeitigen Öffnen führt.Der in solchen Betriebsbedingungen erzeugte Bogen führt zu einem ungewöhnlichen Erscheinungsbild (Risse am Körper) und zu einer unzureichenden Isolierung.

• Wenn die TCO in einem abnormalen Modus betrieben wird, während die Nennspannung und/oder der Nennstrom überschritten wird, darf sie den Stromkreis nicht abbrechen.

5) Das thermische Element kann sich verwandeln und die TCO kann sich öffnen, wenn es in einer Umgebung verwendet wird, in der eine übermäßige Temperaturänderung (z. B. im Freien) wiederholt wird.Untersuchen Sie die Umgebung, in der TCO verwendet wird.

6) Wenn eine vorübergehende Überlastung erwartet wird, werden die Prüfungen unter den schlimmsten Bedingungen wiederholt.

7) Die TCO kann nicht als Stromempfindliche verwendet werden.

2Um die Funktion des TCO voll auszuschöpfen, muss für jede Anwendungsstätte ein geeigneter TCO ausgewählt werden.

1) Die Prüfungen sollten für die fertige Ausrüstung wiederholt werden, um zu bestätigen, dass die TCO wie erwartet funktioniert.die Hauptfläche des TCO und die Leitungsleitungen so nah wie möglich an die Wärmequelle und an den Ort legen, an dem der TCO gleichmäßig erhitzt wirdWenn sich die Temperaturen, die auf den Hauptkörper und auf die Leitungen übertragen werden, weitgehend voneinander unterscheiden, kann ein defekter Betrieb auftreten.verursacht Bogenbildung und Verschlechterung der Isolierung.

3. Vermeiden Sie übermäßige Schwingungen und mechanische Belastungen an der TCO. Andernfalls kann ein Ausfall der verschmelzbaren Legierung oder Blei Drähte oder eine Beschädigung des Hauptkörpers auftreten.

4Die folgenden Punkte 1) und 2) sind Vorsichtsmaßnahmen für den dünnen Typ TCO (MP- und MU-Serie)

1) TCO-Körper und Endgeräte müssen ordnungsgemäß befestigt sein, wenn der TCO in die Ausrüstung montiert wird.oder sonstiger Ausfall, wenn die Karosserie oder die Endgeräte nicht ordnungsgemäß angeschlossen sind. Vermeiden Sie den Transport unter der Bedingung, dass nur eine Seite des Endgeräts und der Ausrüstung angeschlossen ist, da dies zu Bruch des thermischen Elements und/oder der Endgeräte oder zu Beschädigungen des TCO-Körpers führen könnte,oder sonstige Ausfälle durch Vibrationen oder mechanische Belastungen am Transport.2) Wenn TCO in der Ausrüstung montiert wird, müssen die Endgeräte mit dem Körper ausgerichtet sein.Auch nach der Montage der TCO in der AusrüstungVermeiden Sie das Ziehen, Biegen, Schieben und Drehen des TCO-Körpers und der Endgeräte, um nicht zu einem Bruch des thermischen Elements und/oder der Endgeräte oder zu einer Beschädigung des TCO-Körpers zu führen.

5. Bei der Versiegelung der gesamten TCO mit Harz wählen Sie ein Harz, das die Dichtungen oder die Blei Drähte ((Terminals) nicht korrodiert.Sie können die Feststellungsbedingungen feststellen, indem Sie den Test mit Ihrem Endprodukt wiederholen, um zu überprüfen, ob die Harz-Eigenschaften (e. z. B. Ausdehnung, Kontraktion und Härtetemperatur) beeinflussen die TCO und ob die TCO normal funktionieren kann oder nicht.

6- Bei Eintauchen von Geräten mit einem TCO in Lack oder Lösungsmittel und anschließendem Trocknen wird die Prüfung wiederholt, um zu prüfen, ob der verwendete Lack oder Lösungsmittel die Beschichtung des TCO aufgelöst oder beschädigt hat.wie Risse, bevor die Behandlung erneut durchgeführt wird.

7. Nicht in folgenden Umgebungen verwenden.

1) In Flüssigkeiten wie Wasser, Öl, chemischen und organischen Lösungsmitteln

2) Im direkten Sonnenlicht, im Freien oder in staubigen Bereichen

3) An Orten, an denen Wasser kondensiert

¢ Verwendung in den folgenden Umgebungen kann die Leistung der TCO beeinflussen; Vor der Produktion müssen Leistung und Zuverlässigkeit überprüft werden.

(1) An Orten, die voll von ätzenden Gasen wie Meeresbrise, Cl2, H2S, NH3, SO2 und NO2 sind

(2) In Umgebungen mit hoher statischer Elektrizität und/oder starken elektromagnetischen Wellen.

8- Verwenden Sie die TCO nicht in Luft- und Raumfahrtausrüstung, Atomenergieausrüstung, militärischen Waffen, Rettungsausrüstung, Automobil usw.
