Warum eine RTD anstelle eines Thermocouples oder Thermistorsensors?
Jeder Temperatursensor hat eine spezifische Reihe von Bedingungen, für die er am besten geeignet ist.
• Ein breiter Temperaturbereich (rund -200 bis 850°C)
• Gute Genauigkeit (besser als bei Thermoelementen)
• Gute Austauschbarkeit
• Langfristige Stabilität
Mit einem Temperaturbereich von bis zu 850°C können RTDs in allen industriellen Prozessen außer den höchsten Temperaturen eingesetzt werden.Sie sind sehr stabil und unterliegen weder Korrosion noch OxidationFür FTE wurden auch andere Materialien wie Nickel, Kupfer und Nickel-Eisenlegierungen verwendet.Diese Materialien werden nicht häufig verwendet, da sie eine geringere Temperaturfähigkeit aufweisen und nicht so stabil oder wiederholbar sind wie Platin..
Messung der Temperatur einer Flüssigkeit mit einem RTD
Für die Messung von Flüssigkeiten werden in der Regel Sensoren des Sonden-Types verwendet. Sie können so einfach sein wie unsere allgemeinen RTD-Sonden PR-10 und PR-11, oder so umfangreich wie unsere PR-12, 14, 18,oder 19 mit Verbindungsköpfen und SendernEine beliebte Wahl ist der schnell trennbare Sensor, der als solcher verwendet werden kann, mit Kompressionsanlagen für eine flexible Installation oder mit unserem PRS-Kunststoffgriff für eine Handsonde.Bei der Temperaturmessung in rauen Umgebungen, wie z. B. Plattierungssäulen oder Hochdrucksystemen, können die Sensoren mit einem Material wie PFA beschichtet werden oder in einem Thermowell untergebracht werden, um den Sensor vor extremen Bedingungen zu schützen.
Luft- und Gastemperaturmessung mit RTD-Sensoren
Die Messung von Luft- und Gasströmen ist eine Herausforderung, da die Temperaturübertragung von der Flüssigkeit auf den Sensor langsamer erfolgt als bei Flüssigkeiten.Sensoren, die speziell für den Einsatz in Luft oder Gas ausgelegt sind, legen das Sensorelement so nah wie möglich an den Medien an.Diese Lufttemperatur-RTD-Sensoren ermöglichen es dem Sensorelement, nahezu direkt mit dem Luftstrom in Berührung zu kommen.Diese Konstruktion ist sehr beliebt bei der Messung der Lufttemperatur in LaboratorienWenn die Situation einen etwas größeren Schutz für den Sensor erfordert, besteht die Möglichkeit, ein Design ähnlich dem RTD-860 zu verwenden.Diese Konstruktion hat eine kleine Durchmesserprobe mit einem Flansch für die MontageDie Konfiguration wird etwas langsamer auf Änderungen des Luftstroms reagieren, bietet aber einen verbesserten Schutz für den Sensor.
Oberflächentemperaturmessungen
Es gibt eine Vielzahl von Stilen zur Auswahl, abhängig davon, wie Sie den Sensor befestigen möchten.wie empfindlich der Sensor auf Temperaturänderungen reagieren mussDie genaueste und am schnellsten reagierende Oberflächen-RTD ist unser SA1-RTD-Sensor.Es wird praktisch ein Teil der Fläche, die es misst.Die RTD-830 verfügt über ein vorgefertigtes Loch im Gehäuse, um eine einfache Installation mit einer # 4-Schraube zu ermöglichen.Die RTD-850 hat ein Gehäuse mit Gewinde Spitze, die es ermöglicht, in einem Standard #8-32 Gewinde Loch installiert werdenDiese RTD ist nützlich für die Temperaturmessung von Wärmeabnehmern oder Strukturen, in denen möglicherweise bereits Schraublöcher vorhanden sind.
Glossar für FTE
¢ RTD (Widerstandstemperaturdetektor)
Ein Abkürzung für Widerstandstemperaturdetektor oder -vorrichtung. Ein Widerstandstemperaturdetektor arbeitet nach dem Prinzip der Änderung des elektrischen Widerstands in einem Draht in Abhängigkeit von der Temperatur.
FTE-Element
Der Sensorteil des RTD, der meist aus Platin, Nickel oder Kupfer hergestellt werden kann.
¢ FuE-Sonde
Ein Baugrupp, bestehend aus einem Element, einer Hülle, einem Bleidraht und einer Endung oder Verbindung.
Die RTD-Sonde ist mit einem 100 Ohm Platin-Europäischen Kurvenelement (alpha = 0,00385) gefertigt.
¢ Forschung und Entwicklung auf Platin
Platin RTDs, auch Pt RTDs genannt, sind typischerweise die linearsten, stabilsten, wiederholbarsten und genauesten aller RTDs.OMEGA hat sich für Platindraht entschieden, weil er den Anforderungen der Präzisionsthermometrie am besten entspricht.
FTE aus dünnen Folien
Thinfilm-RTDs bestehen aus einer dünnen Schicht aus Grundmetall, die in ein keramisches Substrat eingebettet und so geschnitten wird, dass der gewünschte Widerstandswert erreicht wird.OMEGA RTDs werden hergestellt, indem Platin als Film auf einem Substrat abgelagert und dann beideDiese Methode ermöglicht die Herstellung von kleinen, schnellen und präzisen Sensoren. Dünnschichtelemente entsprechen den europäischen Kurvennormen DIN 43760 und der Standardtoleranz "0,1% DIN".
FTE der Klasse A
Höchste RTD-Elemententoleranz und -Genauigkeit, Klasse A (IEC-751), Alpha = 0.00385
FTE der Klasse B
Toleranz und Genauigkeit der gängigsten RTD-Elemente, Klasse B (IEC-751), Alpha = 0.00385
¢ Alpha.00385 Kurve
Die Europäische Kurve entspricht der Toleranz von "0,1% DIN" und entspricht der Norm DIN 43760.

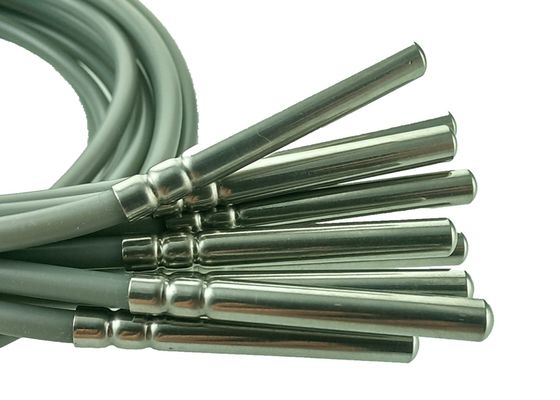

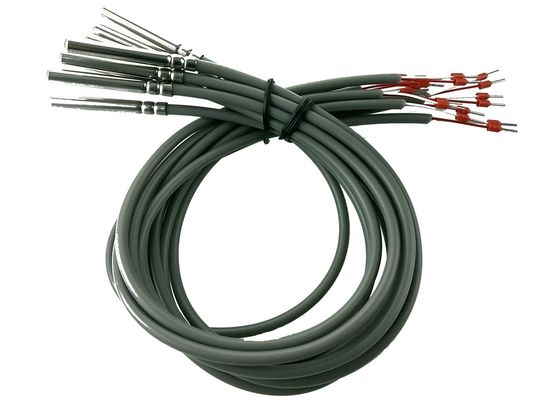

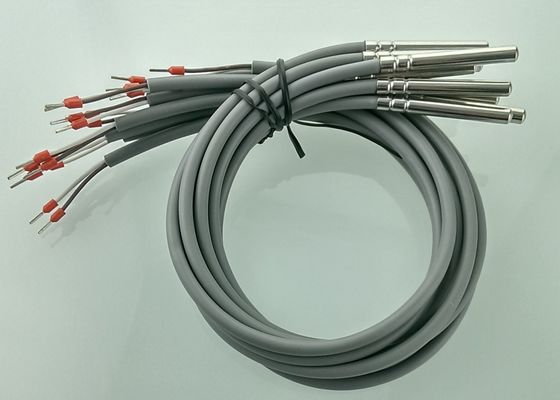

️ Hülle
Die Hülle, ein geschlossenes Endrohr, immobilisiert das Element und schützt es vor Feuchtigkeit und der zu messenden Umgebung.Die Hülle bietet auch Schutz und Stabilität für die Übergangsleitungen von den zerbrechlichen Elementdraht. Die Standardhülsen von OMEGA sind 3 mm (1/8") und 6 mm (1/4") O.D. 304 Edelstahlröhren.
