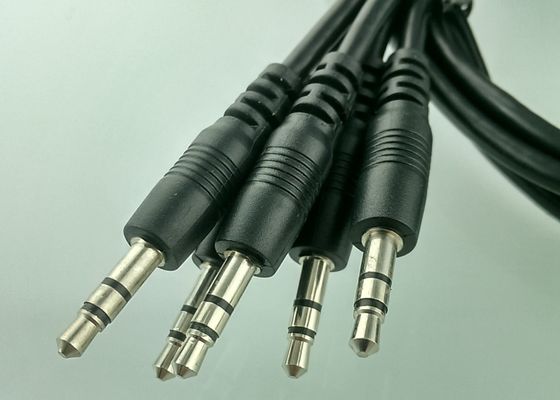

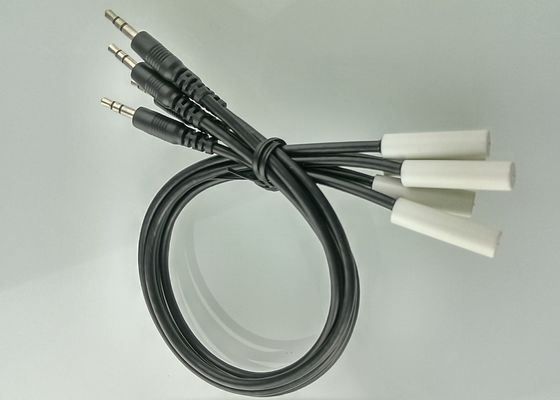

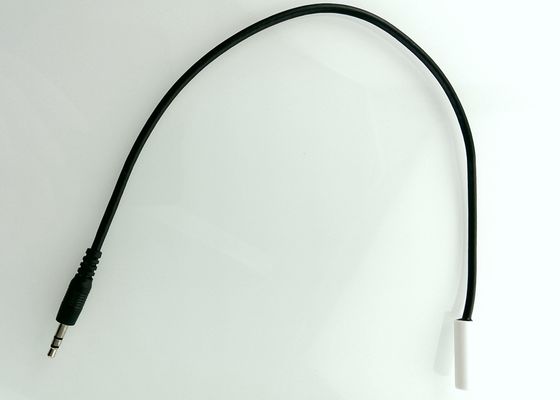

AQUARIUMS-Digital-Thermometer-wasserdichter MikroDS18B20 temperaturfühler 300mm Arduino Tutormit 3.5mm Audio Jack


Arduino-Tutorial Fischbehälter Digitaler Thermometer Wasserdicht DS18B20 Mikrotemperatursensor 300mm mit 3,5mm Audio Jack


Anwendung
Thermostatsteuerungen; Industrieanlagen; Verbraucherprodukte; Thermometer; jedes wärmeempfindliche System, Fischbecken (Salzwasserumgebung).

Siehe auch: Herunterladen- Was ist?


Abmessungen (mm)




Internes Drahtbild



Pin 1 Lötung auf schwarze GND;
Pin 2 Lötung bis zum weißen DQ;
Pin 3 Lötung zum roten VDD;


Liste der Materialien




Beschreibung

Dies ist der neueste digitale Temperatursensor DS18B20 von Maxim IC. Er zeigt mit einer Präzision von 9 bis 12 Bit, -55 C bis 125 C (+/- 0,5 C) Grad C.Jeder Sensor hat eine einzigartige 64-Bit-Seriennummer eingraviert - ermöglicht eine große Anzahl von Sensoren auf einem Datenbus verwendet werdenDies ist ein wunderbarer Teil, der der Eckpfeiler vieler Projekte zur Datenerfassung und Temperaturkontrolle ist.


Struktur

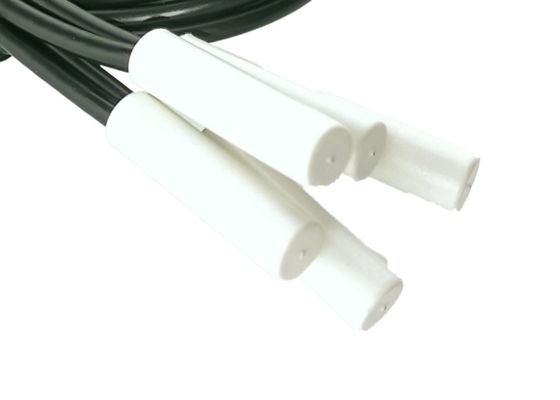

DS18B20 ist ein wasserdichter Temperatursensor, der in einem metallischen und wasserdichten Gehäuse verpackt ist.Es verwendet nur einen Draht und es ist möglich, bis zu 127 Sensoren auf einen Code zu setzen und die Temperatur an 127 verschiedenen Stellen mit nur einem Draht zu messen.!


Eigenschaften

Umgebungstemperaturbereich Wandmontage.
Hochschlag-ABS-Kunststoffgehäuse.
Oberflächen- oder Wandmontage.
Mit einem Maxim DS18S20 erhältlich
Keine externe Stromversorgung erforderlich oder kann für einen schnelleren Betrieb optional angetrieben werden.
Automatische eindeutige Geräteadresse.
Weiter Temperaturmessbereich: -55°C bis +125°C (-67°F bis +257°F)
Adoptiert ds18b20 Temperatursensor-Chip, hohe Genauigkeit und empfindliche
Jeder Stift des Chips ist durch Hitze getrennt Schrumpfbar Rohr und durch Klebstoff drinnen versiegelt, vermeiden Kurzschluss und wasserdicht
Ideale Wahl für Umwelt, Labor, Kühlschrank, Auto, Treibhaustemperaturüberwachung
Flexibilität, Widerstand, bessere Wärmeleitfähigkeit.
Stromversorgungsbereich: 3,0 V bis 5,5 V
Betriebstemperaturbereich: -55°C bis +125°C (-67°F bis +257°F)
Lagertemperaturbereich: -55°C bis +125°C (-67°F bis +257°F)
Genauigkeit im Bereich von -10 °C bis +85 °C: ± 0,5 °C.


Spezifikation


Temperaturbereich ():	-55 bis 125 oC
Genauigkeit (-10 bis +85 oC):	-0,5 bis +0,5 oC
Genauigkeit (-55 bis +122 oC):	-2 bis +2 oC
Auflösung (DS18S20):	00,5 oC
Auflösung (DS18B20) - Programmierbar:	00,0625 oder 0,5 oC
Versorgungsspannung:	3.0 - 5,5 Volt
Aktiver Strom	1 Milliamp
Bereitschaft:	100 Nanoampere
Eingabe Logik hoch:	2.2 - 5,5 Volt
Eingabe Logik niedrig:	-0,3 - +0,8 Volt
Abmessungen (L X W X D):	2.40 x 1.85 x 0.93 Zoll





In diesem Handbuch wird erforscht, wie man einen DS18B20-Temperatursensor mit einem Draht an ein CircuitPython-Board anschließt und seine Temperatur aus dem Python-Code mit einigen einfachen CircuitPython-Modulen ablesen kann.



DS18B20-Temperatursensoren wie der DS18B20 sind Geräte, die die Temperatur mit einer minimalen Menge an Hardware und Verkabelung messen können.Diese Sensoren verwenden ein digitales Protokoll, um genaue Temperaturwerte direkt an Ihre Entwicklungsplatine zu senden, ohne einen Analog-Digital-Konverter oder andere zusätzliche Hardware zu benötigenSie können eindrahtige Sensoren in verschiedenen Formfaktoren wie wasserdichte und Hochtemperatur-Sonden bekommen - diese sind perfekt für die Temperaturmessung in vielen verschiedenen Projekten und Anwendungen.Und da diese Sensoren das ein-draht-Protokoll verwenden können Sie sogar mehrere von ihnen an den gleichen Pin angeschlossen haben und alle ihre Temperaturwerte unabhängig voneinander lesenMit nur ein paar Verbindungen und etwas CircuitPython-Code werden Sie die Temperatur in kürzester Zeit erfassen!





DS18B20 Programmierbares Digitalthermometer mit 1-Draht Auflösung



Für detaillierte Datenblätter, bitte hier PDF herunterladen:Siehe auch: Herunterladen- Was ist?
