Dieser Luftstromtemperatursensor ist so konzipiert, dass er den vielen Anforderungen an die Messung und Steuerung der Lufttemperatur in Klimaanlagen gerecht wird.Der mitgelieferte Flansch eignet sich für eine einfache Montage in Kanalsystemen und Flow Hood-Ausrüstung.
Die Montageflansche ist mit #6 Schraubfreiheitslöchern vorgebrochen, um eine einfache Montage in Leitungen und Strömungssystemen zu ermöglichen.
Eine geringe thermische Masse sorgt für eine schnelle Reaktion auf Temperaturänderungen
Erhältlich mit Widerständen von 2252 Ohm, 3000 Ohm, 5000 Ohm, 10K Ohm und 30.000 Ohm bei 25 °C
Hohe Genauigkeit 1%
Höchsttemperatur: 80°C
Mit allen Arten von zertifiziertem Kabel erhältlich
| Nein |
Artikel |
Zeichen |
Prüfbedingungen |
- Ich weiß nicht. |
Normalwert |
Max, du bist ein guter Mann. |
Einheit |
| 1. |
Widerstand bei 25°C |
R25 |
Ta=25 ± 0,05°C
PT¥0,1mw
|
9.9 |
10.0 |
10.1 |
kΩ |
| 2. |
B-Wert |
B25/50 |
|
3346 |
3380 |
3414 |
k |
| 3. |
Dissipationsfaktor |
σ |
Ta=25±0,5°C |
3 |
|
/ |
Mw/°C |
| 4. |
Zeitkonstante |
τ |
Ta=25±0,5°C |
/ |
/ |
12 |
Sekunde |
| 5. |
Isolierwiderstand |
/ |
500VDC |
100 |
/ |
/ |
MΩ |
| 6. |
Widerstandsspannung |
/ |
1500 V Wechselstrom |
5 |
/ |
/ |
Sekundär |
| 7. |
Betriebstemperaturbereich |
/ |
/ |
- 10 |
/ |
+80 |
°C |

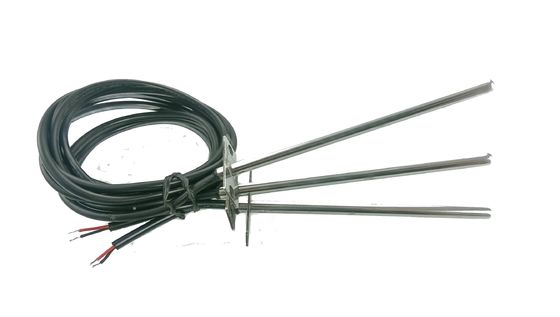

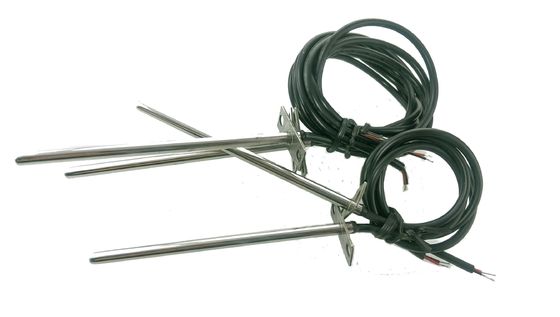

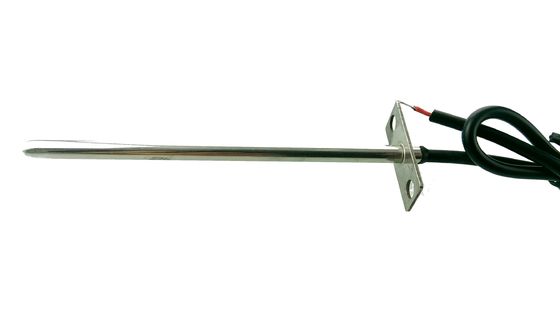

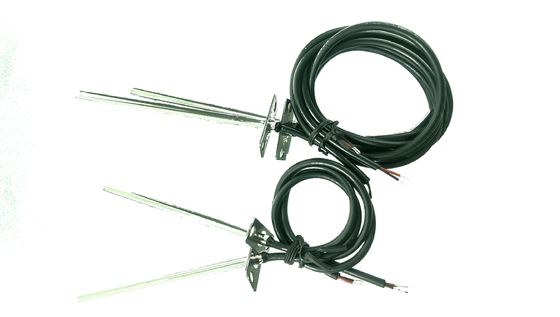

Produktfotos
Widerstand - Temperaturtabelle
| R-T Umrechnungstabelle |
| Die in Absatz 1 Buchstabe a genannten Angaben sind zu berücksichtigen. |
| T/°C |
Rmin |
Rcen |
Rmax |
T/°C |
Rmin |
Rcen |
Rmax |
| - 40 |
189.4 |
197.1 |
205.1 |
-2 |
29.76 |
30.39 |
31.04 |
| - 39 |
180.0 |
187.2 |
194.7 |
- Nein. |
28.44 |
29.04 |
29.64 |
| - 38 Jahre. |
171.1 |
177.9 |
184.9 |
0 |
27.19 |
27.75 |
28.32 |
| - 37 Jahre. |
162.6 |
169.0 |
175.6 |
1 |
26.03 |
26.55 |
27.08 |
| - 36 |
154.6 |
160.6 |
166.7 |
2 |
24.93 |
25.41 |
25.91 |
| - 35 Jahre. |
147.0 |
152.6 |
158.4 |
3 |
23.87 |
24.33 |
24.79 |
| - 34 Jahre. |
139.8 |
145.0 |
150.4 |
4 |
22.87 |
23.30 |
23.73 |
| - 33 |
132.9 |
137.8 |
142.9 |
5 |
21.92 |
22.32 |
22.73 |
| - 32 Jahre. |
126.4 |
131.0 |
135.8 |
6 |
21.02 |
21.39 |
21.77 |
| -31 Jahre. |
120.2 |
124.6 |
129.0 |
7 |
20.15 |
20.50 |
20.86 |
| - 30 |
114.4 |
118.4 |
122.6 |
8 |
19.33 |
19.66 |
19.99 |
| - 29 |
108.8 |
112.6 |
116.5 |
9 |
18.54 |
18.85 |
19.16 |
| - 28 Jahre. |
103.5 |
107.1 |
110.8 |
10 |
17.80 |
18.08 |
18.37 |
| - 27 Jahre. |
98.54 |
101.9 |
105.3 |
11 |
17.08 |
17.35 |
17.62 |
| - 26 Jahre. |
93.79 |
96.91 |
100.1 |
12 |
16.40 |
16.65 |
16.91 |
| - 25 Jahre. |
89.27 |
92.20 |
95.21 |
13 |
15.76 |
15.99 |
16.23 |
| - 24 Jahre. |
84.98 |
87.73 |
90.55 |
14 |
15.14 |
15.35 |
15.58 |
| - 23 Jahre. |
80.91 |
83.49 |
86.13 |
15 |
14.55 |
14.75 |
14.95 |
| - 22 Jahre. |
77.05 |
79.46 |
81.93 |
16 |
13.98 |
14.17 |
14.36 |
| - 21 Jahre. |
73.38 |
75.64 |
77.95 |
17 |
13.44 |
13.62 |
13.80 |
| - 20 |
69.89 |
72.01 |
74.18 |
18 |
12.93 |
13.09 |
13.26 |
| - 19 |
66.51 |
68.49 |
70.52 |
19 |
12.43 |
12.59 |
12.74 |
| - 18 Jahre. |
63.32 |
65.17 |
67.06 |
20 |
11.96 |
12.11 |
12.25 |
| - 17 Jahre. |
60.29 |
62.02 |
63.79 |
21 |
11.51 |
11.65 |
11.78 |
| - 16 Jahre. |
57.42 |
59.04 |
60.69 |
22 |
11.08 |
11.21 |
11.33 |
| - 15 Jahre. |
54.70 |
56.21 |
57.76 |
23 |
10.67 |
10.79 |
10.90 |
| - 14 Jahre |
52.12 |
53.54 |
54.99 |
24 |
10.28 |
10.38 |
10.49 |
| - 13 Jahre. |
49.68 |
51.00 |
52.36 |
25 |
9.900 |
10.00 |
10.10 |
| - 12 |
47.36 |
48.60 |
49.87 |
26 |
9.532 |
9.632 |
9.732 |
| - 11 |
45.16 |
46.32 |
47.51 |
27 |
9.180 |
9.279 |
9.379 |
| - 10 |
43.07 |
44.16 |
45.27 |
28 |
8.842 |
8.942 |
9.041 |
| - 9 |
41.09 |
42.11 |
43.15 |
29 |
8.519 |
8.618 |
8.717 |
| -8 |
39.21 |
40.16 |
41.13 |
30 |
8.209 |
8.308 |
8.406 |
| - Sieben |
37.43 |
38.32 |
39.22 |
31 |
7.913 |
8.010 |
8.108 |
| -6 |
35.73 |
36.57 |
37.41 |
32 |
7.628 |
7.725 |
7.823 |
| - 5 |
34.12 |
34.90 |
35.69 |
33 |
7.356 |
7.452 |
7.548 |
| - 4 |
32.59 |
33.32 |
34.06 |
34 |
7.094 |
7.189 |
7.285 |
| -3 |
31.14 |
31.82 |
32.51 |
35 |
6.843 |
6.938 |
7.033 |
| 36 |
6.603 |
6.696 |
6.790 |
79 |
1.679 |
1.726 |
1.774 |
| 37 |
6.372 |
6.464 |
6.558 |
80 |
1.631 |
1.677 |
1.724 |
| 38 |
6.150 |
6.242 |
6.334 |
81 |
1.583 |
1.629 |
1.675 |
| 39 |
5.938 |
6.028 |
6.119 |
82 |
1.538 |
1.582 |
1.628 |
| 40 |
5.733 |
5.823 |
5.913 |
83 |
1.493 |
1.537 |
1.582 |
| 41 |
5.537 |
5.625 |
5.714 |
84 |
1.451 |
1.493 |
1.537 |
| 42 |
5.349 |
5.436 |
5.524 |
85 |
1.409 |
1.451 |
1.494 |
| 43 |
5.168 |
5.254 |
5.341 |
86 |
1.366 |
1.408 |
1.450 |
| 44 |
4.994 |
5.079 |
5.164 |
87 |
1.325 |
1.366 |
1.407 |
| 45 |
4.827 |
4.910 |
4.995 |
88 |
1.285 |
1.325 |
1.365 |
| 46 |
4.666 |
4.748 |
4.832 |
89 |
1.247 |
1.286 |
1.325 |
| 47 |
4.512 |
4.593 |
4.675 |
90 |
1.210 |
1.248 |
1.287 |
| 48 |
4.363 |
4.443 |
4.524 |
91 |
1.174 |
1.211 |
1.249 |
| 49 |
4.220 |
4.299 |
4.379 |
92 |
1.139 |
1.176 |
1.213 |
| 50 |
4.082 |
4.160 |
4.239 |
93 |
1.106 |
1.141 |
1.178 |
| 51 |
3.955 |
4.031 |
4.109 |
94 |
1.073 |
1.108 |
1.144 |
| 52 |
3.832 |
3.907 |
3.983 |
95 |
1.042 |
1.076 |
1.111 |
| 53 |
3.713 |
3.787 |
3.862 |
96 |
1.012 |
1.045 |
1.080 |
| 54 |
3.598 |
3.671 |
3.745 |
97 |
0.9824 |
1.015 |
1.049 |
| 55 |
3.486 |
3.558 |
3.631 |
98 |
0.9540 |
0.9862 |
1.019 |
| 56 |
3.379 |
3.449 |
3.521 |
99 |
0.9266 |
0.9582 |
0.9907 |
| 57 |
3.275 |
3.344 |
3.415 |
100 |
0.9001 |
0.9310 |
0.9629 |
| 58 |
3.174 |
3.243 |
3.312 |
101 |
0.8753 |
0.9056 |
0.9369 |
| 59 |
3.077 |
3.144 |
3.213 |
102 |
0.8513 |
0.8810 |
0.9117 |
| 60 |
2.983 |
3.049 |
3.116 |
103 |
0.8281 |
0.8573 |
0.8874 |
| 61 |
2.892 |
2.957 |
3.023 |
104 |
0.8057 |
0.8343 |
0.8638 |
| 62 |
2.804 |
2.868 |
2.933 |
105 |
0.7839 |
0.8120 |
0.8410 |
| 63 |
2.719 |
2.782 |
2.846 |
106 |
0.7629 |
0.7904 |
0.8189 |
| 64 |
2.637 |
2.699 |
2.762 |
107 |
0.7426 |
0.7696 |
0.7975 |
| 65 |
2.557 |
2.618 |
2.680 |
108 |
0.7229 |
0.7494 |
0.7767 |
| 66 |
2.480 |
2.540 |
2.601 |
109 |
0.7038 |
0.7298 |
0.7567 |
| 67 |
2.406 |
2.464 |
2.524 |
110 |
0.6854 |
0.7109 |
0.7372 |
| 68 |
2.334 |
2.391 |
2.450 |
111 |
0.6675 |
0.6925 |
0.7183 |
| 69 |
2.264 |
2.321 |
2.378 |
112 |
0.6502 |
0.6747 |
0.7001 |
| 70 |
2.197 |
2.252 |
2.309 |
113 |
0.6334 |
0.6575 |
0.6823 |
| 71 |
2.131 |
2.186 |
2.242 |
114 |
0.6171 |
0.6407 |
0.6652 |
| 72 |
2.068 |
2.122 |
2.176 |
115 |
0.6014 |
0.6245 |
0.6485 |
| 73 |
2.007 |
2.060 |
2.113 |
116 |
0.5861 |
0.6088 |
0.6324 |
| 74 |
1.948 |
2.000 |
2.052 |
117 |
0.5713 |
0.5936 |
0.6167 |
| 75 |
1.891 |
1.941 |
1.993 |
118 |
0.5569 |
0.5788 |
0.6015 |
| 76 |
1.835 |
1.885 |
1.936 |
119 |
0.5430 |
0.5645 |
0.5868 |
| 77 |
1.782 |
1.830 |
1.880 |
120 |
0.5295 |
0.5506 |
0.5725 |
| 78 |
1.730 |
1.777 |
1.827 |
|
|
|
|
Probleme mit dem Thermostat-Temperatursensor der Klimaanlage
Es gibt Zeiten, in denen Ihre Klimaanlage ausfällt und zu den schlimmsten Zeiten, wenn das passiert, könnte es auf ein Sensorproblem zurückzuführen sein.Die Fehlerbehebung dieses Problems kann ziemlich einfach sein, wenn Sie wissen, wonach Sie suchen sollenEs ist jedoch einfacher zu wissen, worauf man achten muss, wenn man genau weiß, wie Sensoren funktionieren.Luftversorgung Heizung & Klimaanlage wird teilen, wie ein Thermostat-Sensor funktioniert und welche Symptome bei der Fehlerbehebung eines fehlerhaften Sensors zu suchenIndem Sie Ihr Problem mit der Klimaanlage feststellen, können Sie den Rest des Sommers kühl bleiben.
Wie funktioniert ein Thermostat-Sensor in einer Klimaanlage?
Der Thermostat-Sensor befindet sich in der Nähe der Verdampferspulen, die sich in der Klimaanlage befinden..Wenn die Luft durch den Sensor fließt, liest er die Temperatur und vergleicht diese mit der Einstellung auf Ihrem Thermostat.Der Sensor aktiviert den Kompressor oder mit anderen WortenEs funktioniert auch umgekehrt, wenn die Luft, die den Sensor durchläuft, niedriger ist oder bei der gleichen Temperatur, die auf Ihrem Thermostat eingestellt ist.Es schaltet den Kompressor aus.Dies ist die Hauptfunktion des Thermostatsensors.
Symptome eines schlechten Thermostatsensors
Wenn der Sensor nicht ordnungsgemäß funktioniert, kann er zwischen den richtigen Aktivierungszeiten zufällig ein- und ausgeschaltet werden.Der Thermostat kann ein- oder ausgeschaltet werden, bevor die richtige Temperatur erreicht ist oder wenn das Innere zu kalt oder zu warm sein kannDer Hauptindikator für einen fehlerhaften Sensor sind unregelmäßige Zyklen.
DIY-Reparatur von Thermostatsensoren
Es gibt einige einfache Reparaturen, die Sie versuchen können, bevor Sie einen Klimaanbieter rufen.Verwenden Sie den Schalter am elektrischen Panel, um den Strom an Ihrem Gerät abzuschalten. Gehen Sie zur Innenanlage, die sich normalerweise auf dem Dachboden befindet, und entfernen Sie die Abdeckung, um die Verdampferspulen freizulegen.Wenn es beides istSie müssen den Sensor wieder an Ort und Stelle stellen. Er muss nahe sein, sollte aber keinen direkten Kontakt mit oder zu weit von den Spulen entfernt sein.Wenn Sie sich nicht sicher sind, ob der Sensor richtig platziert ist, ist es am besten, einen professionellen HVAC-Techniker zu rufen, um die Reparaturen abzuschließen.
